Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 6.2 Printplade-stregkodelæser 363 6.2 Printplade-stregkodelæser Artikel nr . 00519881-xx 2D printplade-kodelæser A…

6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.1 Pipetteveksler Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
362
6.1.5.5 BE-udsmidningsbeholder til SIPLACE TwinStar
Til SIPLACE TwinStar kan der installeres en komponent-udsmidningsbeholder. Den er placeret
ved siden af det stationære kamera.
6

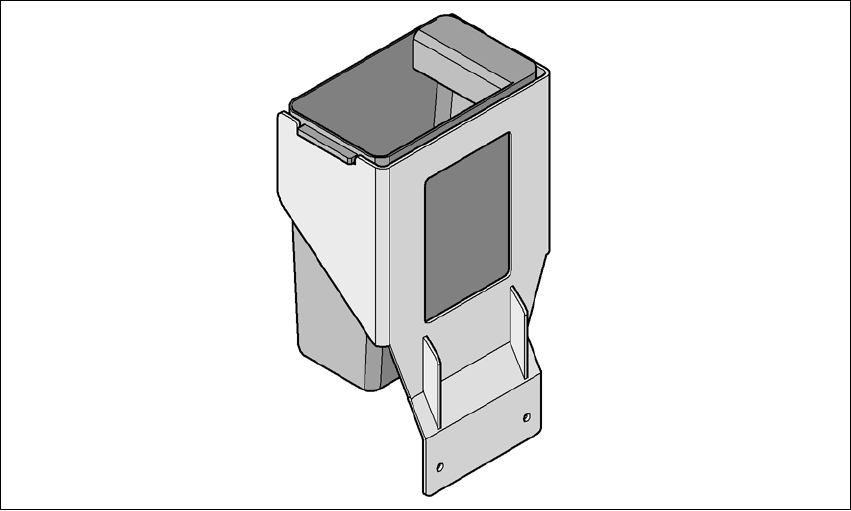

Fig. 6.1 - 27 BE-udsmidningsbeholder til SIPLACE TwinStar
6.1.5.6 Gribere og specialpipetter
SIPLACE-automater forarbejder ikke kun standard-SMT-spektret, men også komponenter i gen-
nemstikningsmonteringsteknik (Through Hole Technology) og OSC-komponenter (Odd Shaped
Components). Parallelt hermed udvikler ASM løbende specialpipetter og gribere.
Specialpipetter tilbydes til alle bestykningshoveder, så bestykningsordrene kan køres i gennem
med max. hastighed, præcision og fleksibilitet. Brug af automatiske pipettevekslere reducerer
desuden klargøringstiderne, der er forbundet med et produktskift.
Til Pick&Place-hovederne udbyder ASM mekaniske gribere. Komponenter, hvis overflade ikke er
egnet til opsugning via pipetter, hentes af mekaniske gribere og bestykkes. Griberne findes i to
udførelser, som alt efter funktion kan inddeles i to grupper:
– Gribere, der tager fat i komponentens udvendige kanter og
– Gribere, der tager fat i komponentens indvendige kant.
Information om speicalpipetter og gribere fås hos ASM. Fremstilling af specialmagasiner og gri-
bere kan ligeledes ske efter henvendelse til ASM.

Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 6.2 Printplade-stregkodelæser
363
6.2 Printplade-stregkodelæser
Artikel nr. 00519881-xx 2D printplade-kodelæser
Artikel nr. 00519839-xx monteringssæt-mekanik
Artikel nr. 00519834-xx monteringssæt-elektrik til 2D printplade-kodelæser
6.2.1 Beskrivelse
PCB-stregkodelæseren benyttes til automatisk registrering og dekodning af stregkoder på print-
plader. PCB-stregkodelæseren installeres på en indbygningsramme på PCB-transport-bestyk-
ningsautomatens indføringsside. Afhængigt af kodestregernes placering kan stregkodelæserne
monteres således, at kodestregerne kan læses på langs eller tværs af printplade- transportretnin-
gen.
Ved dobbelttransport kan fire printplade-stregkodelæsere eftermonteres. Disse kan indscanne
hhv. over- og undersiden af printpladerne på begge transportspor.
Stregkodelæserne tilbydes i to varianter:
– 2D printplade-kodelæser
Denne kodelæser bearbejder stregkode og matrixkode. Matrixkode anvendes overvejende,
når stregkodeetiketterne ikke har særlig meget plads. 6
6.2.2 Tekniske data - 2D-kodelæser
6
6
Mål (L x B x H) 55 mm x 42 mm x 22 mm
Vægt 125 gram
Kodetyper 2D Data Matrix ECC 0, 50, 80, 100, 140 og 200
Data Matrix ECC200
QR Code, MicroQR Code
Stregkodelængde
Dobbelttransport, asynkron
Dobbelttransport, synkron
Max. 40 tegn
Max. 40 tegn
Datagrænseflade RS232, USB 2.0
Elektrisk tilslutning 15-polet D-Sub-HD-stik
Driftsspænding 5 V- op til 24 V-
BEMÆRK
Hvis du installerer en PCB-stregkodelæser ved automaten, skal du anbringe laser-
advarselsskiltene W206, som er indeholdt i eftermonteringssættet.

6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.3 Indføringsbånd- og udføringsbåndforlængelse Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
364
6.3 Indføringsbånd- og udføringsbåndforlængelse
Artikel nr. 00519971.xx Indføringsbåndforlængelse enkelttransport
Artikel nr. 00519972.xx Indføringsbåndforlængelse dobbelttransport
Artikel nr. 00519973.xx Udføringsbåndforlængelse enkelttransport
Artikel nr. 00519974.xx Udføringsbåndforlængelse dobbelttransport
6.3.1 Beskrivelse
Indføringsbånd- og udføringsbåndforlængelserne kan monteres som printplade-buffere mellem to
maskiner. Derved monteres en udføringsbåndforlængelse ved udføringsbåndet på liniens første
bestykningsautomat og indføringsbåndforlængelsen ved idføringsbåndet på den efterfølgende
bestykningsautomat. Dette mellemrum tjener som buffer for at forhindre en mulig ventetid ved
printplade-transporten. Ind- og udføringsbåndforlængelserne kan ligeledes monteres i starten og
slutningen af en linie.
6
VÆR FORSIGTIG
Bedre brugbarhed af X-serie automaterne og nødstop-knappernes tilgængelighed
Montér absolut en indføringsbåndforlængelse eller en udføringsbåndforlængelse,
hvis en bestykningsautomat i X-serien stilles i én linie med en bestykningsautomat
i X-serien.
