6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie 6.4 Matrix Tray Changer Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 370 6.4.4.2 Betjeningselementer 6 Fig. 6.4 - 2 Matrix T ray Changer , set bagfra (1) Hoved…
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 6.4 Matrix Tray Changer
369
6.4.4.1 Mål
6
Fig. 6.4 - 1 Matrix Tray Changer, mål, alle angivelser i millimeter
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.4 Matrix Tray Changer Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
370
6.4.4.2 Betjeningselementer
6

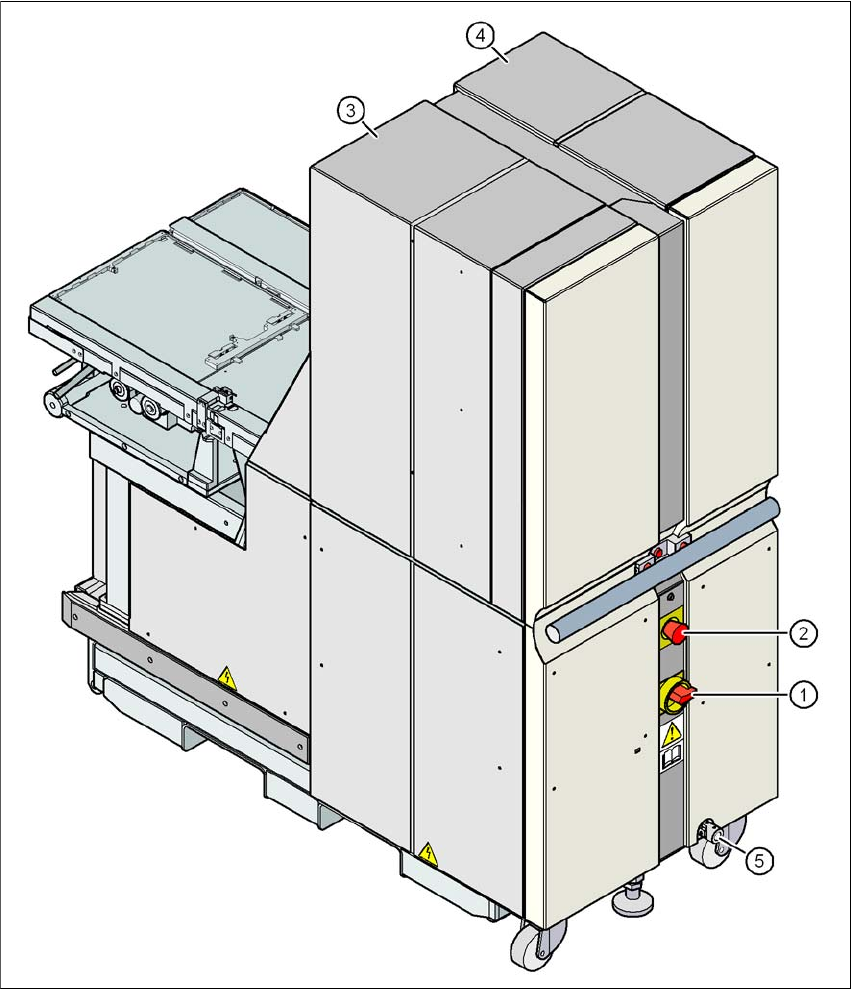

Fig. 6.4 - 2 Matrix Tray Changer, set bagfra
(1) Hovedafbryder
(2) NØDSTOP-knap
(3) Tårn 1 til optagelse af maks. 30 flademagasinholdere (op til 60 JEDEC-Trays)
(4) Tårn 2 til optagelse af maks. 40 flademagasinholdere (op til 40 JEDEC-Trays)
(5) Ansatspunkt for håndsvinget til højdejustering af Matrix Tray Changer
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 6.4 Matrix Tray Changer
371
6.4.5 Dimensioner SIPLACE X2 S / X3 S / X4 S automat med MTC
6
Fig. 6.4 - 3 Dimensioner SIPLACE X2 S / X3 S / X4 S automat med Matrix Tray Changer i millimeter
BEMÆRK 6
På placeringssted 2 kan der i stedet for en komponentvogn tilkobles en Matrix Tray Changer.
MTC'ens rangeringsradius R ved SIPLACE X2 S / X3 S / X4 S automaten er:
6
Rangeringsradius R placeringssted 2 750 mm
Afstand L1: Maskinmidte til yderkant MTC 1938 mm
Afstand L2: Maskinmidte til væg 2688 mm
