Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser

Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 6.4 Matrix Tray Changer

371

6.4.5 Dimensioner SIPLACE X2 S / X3 S / X4 S automat med MTC

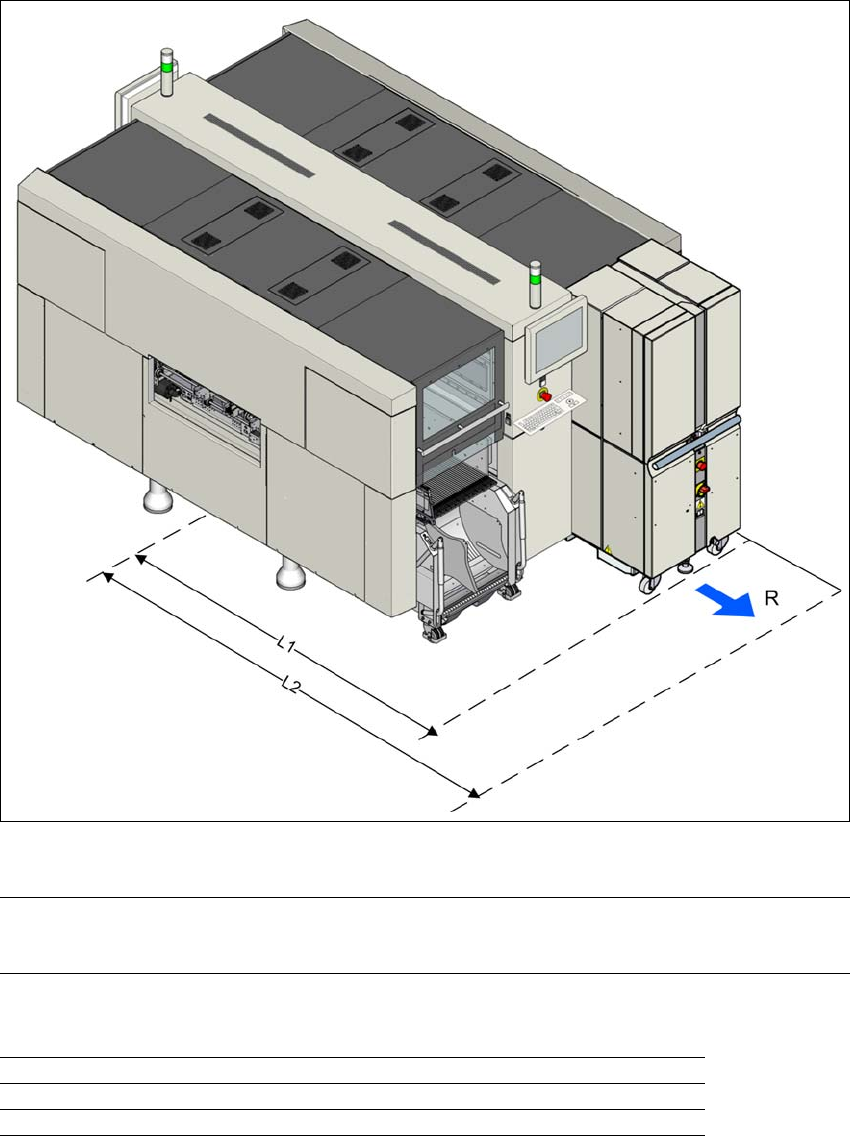

Fig. 6.4 - 3 Dimensioner SIPLACE X2 S / X3 S / X4 S automat med Matrix Tray Changer i millimeter

BEMÆRK 6

På placeringssted 2 kan der i stedet for en komponentvogn tilkobles en Matrix Tray Changer.

MTC'ens rangeringsradius R ved SIPLACE X2 S / X3 S / X4 S automaten er:

Rangeringsradius R placeringssted 2 750 mm

Afstand L1: Maskinmidte til yderkant MTC 1938 mm

Afstand L2: Maskinmidte til væg 2688 mm

6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie

6.5 Waffle-pack-veksler (WPC5/WPC6) Fra softwareversion 706.1 SP1 Udgave 10/2014 DK

372

6.5 Waffle-pack-veksler (WPC5/WPC6)

6.5.1 Beskrivelse

Waffle-pack-veksleren tilvejebringer komponenter i flademagasiner, så unødig tidstab undgås ved

lagring og automatisk skift af flademagasinerne. Derudover øger en individuel programmerbar ad-

gang til op til 28 flademagasiner udbudet af tilgængelige komponenter.

Waffle-pack-veksleren har et integreret chassis og kan nemt flyttes til andre placeringssteder. Den

udleveres med printplade-transporthøjden, der er realiseret til automaterne, men kan også hurtigt

tilpasses printplade-transporthøjderne på 900, 930 og 950 mm. På det resterende placeringssted

skal det faste komponentbord være omstillet.

BEMÆRK

Fås fra softwareversion SR.707.1

Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser

Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 6.5 Waffle-pack-veksler (WPC5/WPC6)

373

6.5.2 Oversigt

Funktionaliteten og de tekniske data for WPC5 er tilnærmelsesvis de samme som for WPC6.

WPC6 er derudover forsynet med non-stop-modulet.

Artikel-nr. 00119827-xx WPC5

Artikel-nr. 00119828-xx WPC6

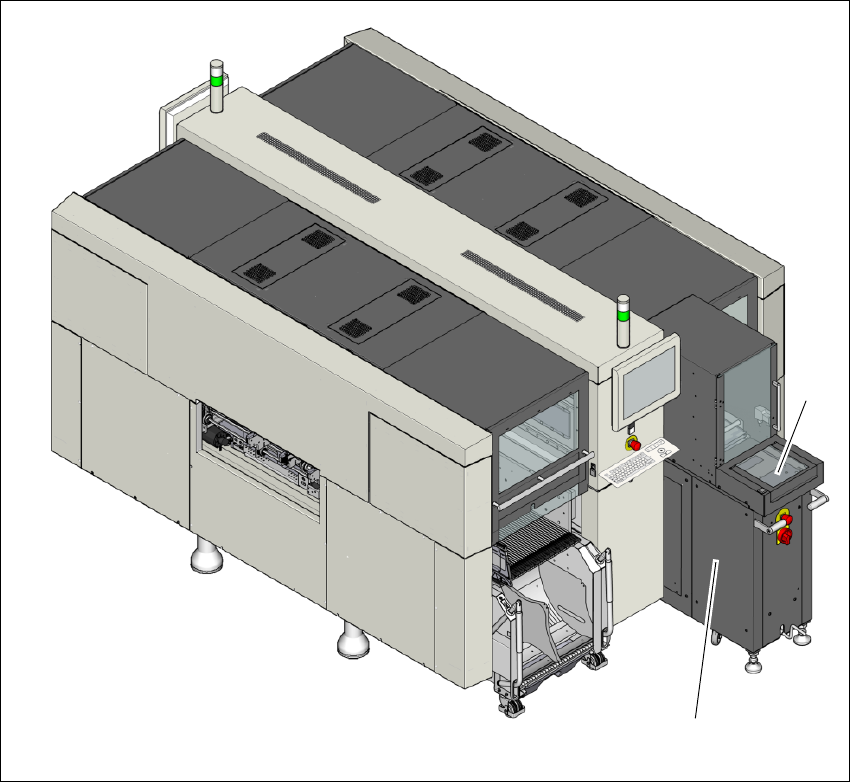

Fig. 6.5 - 1 WPC6 ved SIPLACE X2 S / X3 S / X4 S

(1) WPC6

(2) Non-stop-modul

(1)

(2)
