Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 6.6 SIPLACE JTF-S/JTF-M 381 6.6 SIPLACE JTF-S/JTF-M Artikel-nr . 00166670-xx SIPLACE JTF-S Artikel-nr . 00166671-x…
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.5 Waffle-pack-veksler (WPC5/WPC6) Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
380
6.5.9.1 Sikkerhedsanordninger
NØDSTOP-knap 6
Efter tryk på NØDSTOP-knappen stopper hele anlægget øjeblikkeligt, dvs. SIPLACE automaten
og waffle-pack-veksleren. Når NØDSTOP-knappen er blevet låst op, startes hele anlægget med
startknappen på SIPLACE-automaten. Herefter kan bestykningen fortsættes eller afbrydes.
6
Beskyttelsesluge 6
Når beskyttelseslugen åbnes, standser waffle-pack-vekslerens løfteaksel og fødeaksel. Når be-
skyttelseslugen lukkes, fortsætter waffle-pack-veksleren sit funktionsforløb.
6
Non-stop-modul (kun WPC6) 6
Via non-stop-modulets klap kan flademagasiner løbende efterfyldes under driften eller fladema-
gasiner køres ud uden at SIPLACE automaten stoppes. Betjeningsknappen angiver, om et flade-
magasin befinder sig i non-stop-modulet, om non-stop-modulet er tomt, eller om et flademagasin
er i bevægelse.
6
BEMÆRK
Vær opmærksom på eventuelt ufuldstændigt bestykkede printplader.
VÆR FORSIGTIG
Åbn ikke waffle-pack-vekslerens beskyttelsesluge, mens en komponent hentes af
waffle-pack-veksleren.
VÆR FORSIGTIG
Udløsning af NØDSTOP via åbning af klappen!
Når betjeningstasten blinker, køres flademagasinet i nødstopmodulet og aktionen er end-
nu ikke afsluttet. Hvis klappen åbnes, mens betjeningstasten blinker, udløses NØDSTOP.
Vent med at åbne klappen, indtil betjeningstasten ikke længere blinker.
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 6.6 SIPLACE JTF-S/JTF-M
381
6.6 SIPLACE JTF-S/JTF-M
Artikel-nr. 00166670-xx SIPLACE JTF-S
Artikel-nr. 00166671-xx SIPLACE JTF-M
6
6.6.1 Beskrivelse
SIPLACE JTF-S/JTF-M er en automatisk og hurtig veksler for standard JEDEC flademagasiner.
Ved bestykningsautomaterne SIPLACE X-serie S kan der i stedet for BE-vognen installeres en
JTF-S/JTF-M på et fast bord. SIPLACE JTF-S/JTF-M belægger et fast område af spor på det faste
bord. Der kan bygges Linear-Feeder, Glue-Feeder eller LDU-X ovenpå de frie spor.
SIPLACE JTF-S/JTF-M fås i to versioner
– SIPLACE JTF-S
SIPLACE JTF-S indeholder en stak med op til 30 tynde eller 20 tykke JEDEC flademagasiner
og stiller dem til rådighed én efter én. Der kan tilføres bestykningsautomaten en komponent-
type med en konstant flademagasin-vekseltid. 6
– SIPLACE JTF-M
SIPLACE JTF-M indeholder op til 18 tynde eller 14 tykke JEDEC flademagasiner (alt efter
magasintype) i en udskiftelig cassette og stiller dem selektivt til rådighed. Der kan dermed til-
føres bestykningsautomaten forskellige komponenttyper med en variabel flademagasin-vek-
seltid. 6
6
BEMÆRK
Fås fra softwareversion SR.707.1
BEMÆRK
Den detaljerede beskrivelse ses i
"Betjeningsvejledning JTF-S/JTF-M", tysk+engelsk [art.-nr. 00197446-xx].
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.6 SIPLACE JTF-S/JTF-M Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
382
6.6.2 Oversigt
6

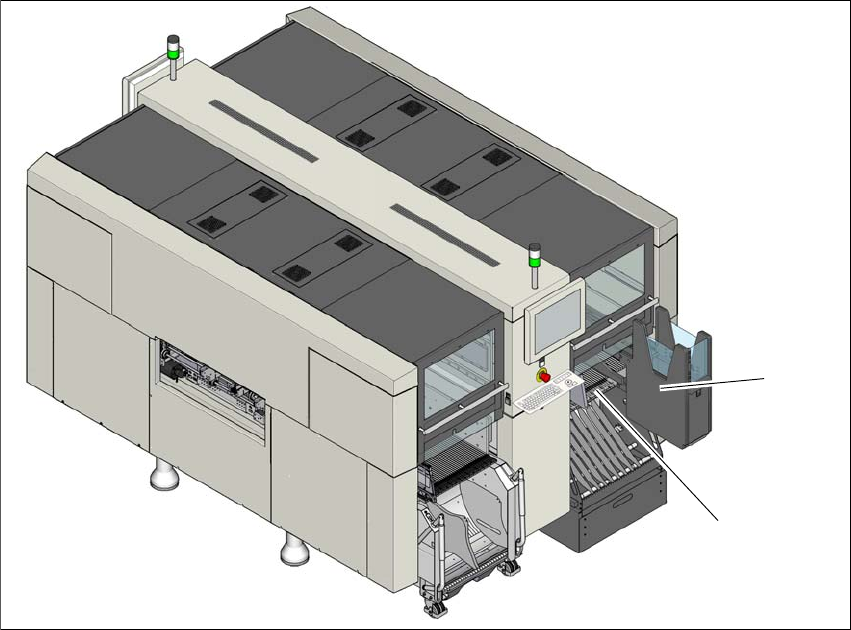

Fig. 6.6 - 1 SIPLACE JTF-S/JTF-M ved SIPLACE X-serie S
(1) JTF-S/JTF-M
(2) Fast komponent-bord
(1)
(2)
