6.6.3 Tekniske data
6
SIPLACE JTF-S SIPLACE JTF-M
Bredde
162 mm 177 mm
Højde
587 mm 587 mm
JEDEC flademagasin-specifikation JEDEC standard: 95-1 & IEC 60286-5
Lagerkapacitet
Flademagasin tyndt 30 JEDEC flademagasiner 18 JEDEC flademagasiner
Flademagasin tykt 20 JEDEC flademagasiner 14 JEDEC flademagasiner
Flademagasin vekseltid
< 5 sekunder (hver efter applika-
tion)
--
Indskydning n efter n+1 -- 3,5 sek.
Indskydning 1 efter 18 -- 10 sek.
Indskydning 18 efter 1 -- 8,9 sek.
Cassette
--
Dimensioner -- ca. 330 mm x 150 mm x 230 mm
Maks. læssevægt -- 2,7 kg (hver 150 g ved 18 ind-
skydninger)
Pneumatik
4,1 bar til 5,5 bar 5,2 bar til 9 bar
Trykluftforbrug
< 28,3 NL/min. < 28,3 NL/min.
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.7 Fast komponent-bord til Tray Feeder Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
384
6.7 Fast komponent-bord til Tray Feeder
Artikel-nr. 00519990-xx Fast komponent-bord til Tray Feeder
Dette komponent-bord monteres fast ved placeringsstedet og kræves til brugen af følgende trans-
portører:
– SIPLACE JTF-S
– SIPLACE JTF-M
Den giver plads til en JTF-S eller en JTF-M. Det faste komponent-bord kan monteres ved place-
ringssted 2 og/eller placeringssted 3.
6
6
ADVARSEL
Ledige placeringssteder med dummy-fødemoduler
Ledige placeringssteder skal belægges med dummy-fødemoduler.
BEMÆRK
Alle yderligere informationer fremgår af "Betjeningsvejledning JTF-S/JTF-M", tysk + en-
gelsk [art.-nr. 00197446-xx].
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 6.8 Forbindelsesstation til komponentvogn SIPLACE X-serie
385
6.8 Forbindelsesstation til komponentvogn SIPLACE X-
serie
Artikel-nr. 00116933-xx forbindelsesstation til komponentvogn SIPLACE X
6
6.8.1 Beskrivelse
Forbindelsesstationen er en ekstra komponent til klargøringspladsen. Den er bindeled mellem
klargøringsplads og komponentvogn til SIPLACE X-serien. Forbindelsesstationen muliggør eks-
tern klargøring af komponentvogn med fødemoduler, funktionstests og klargøringskontrol.
6

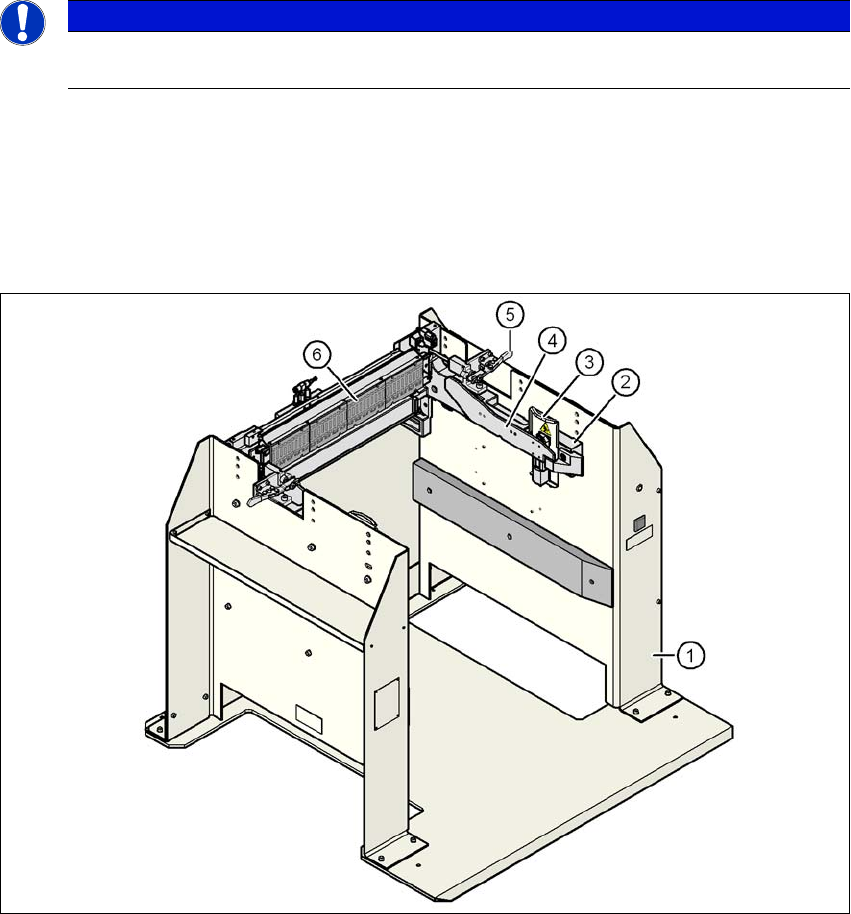

Fig. 6.8 - 1 Forbindelsesstation, SIPLACE X-serie
BEMÆRK
En forbindelsesstation (Multi-Docking-Station), hvormed komponentvogne kan omstilles
med 30, 40 og 60 spor, fås på efterspørgsel.
