Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 6.10 3D-koplanaritets-lasermodul 397 6.10.3 T ekniske dat a 6 komponenter QFP, SO, BGA, Gullwing, stik Præcision *…
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.10 3D-koplanaritets-lasermodul Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
396
6.10.2 Beskrivelse
3D-koplanaritets-lasermodulet arbejder med en laserlyslinie. Dermed er det muligt at generere og
analysere en højdeprofil af en todimensional tildeling af komponent-tilslutninger, f.eks. BGA, QFP
osv. Analysen giver resultater vedrørende koplanariteten (påsætningsflade) og kolinearitet (på-
sætningslinie) af komponentben eller balls.
6

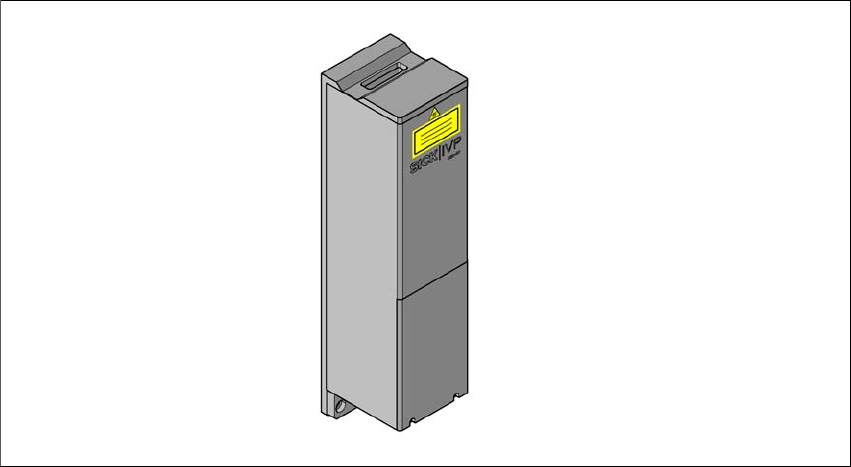

Fig. 6.10 - 2 3D-koplanaritets-lasermodul
Betjeningsvejledning SIPLACE X-serie 6 Stationsudvidelser
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 6.10 3D-koplanaritets-lasermodul
397
6.10.3 Tekniske data
6
komponenter QFP, SO, BGA, Gullwing, stik
Præcision
*a
± 15 μm (3), ± 20 μm (4)
Maksimal komponentstørrelse 50 x 50 mm²
Max. komponent-højde 17 mm
Husformer BGA
Min. ball-diameter
min. ball-afstand
min. antal balls
400 m
800 m
6
Husformer Gullwing
min. benbredde
*b
min. benafstand
min. antal ben
300 m
500 m
5
Maksimal stikstørrelse 120 x 20 mm²
Stik (Gullwing)
min. benbredde
b
min. benafstand
min. antal ben
300 m
500 m
5
Bestykningshoved TwinHead
Laserbeskyttelsesklasse
3D-koplanaritetssensor
Bestykningsautomat
3B
2
*)a Pr. ball/ben
*)b For mindre benbredder bedes du kontakte din lokale produktmanager
Yderligere detaljer fremgår af "Monteringsvejledning 3D-sensor", tysk + engelsk [art.-nr.
00197084-xx].
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie
6.11 Komponent-kamera til TwinStar, FC-kamera Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
398
6.11 Komponent-kamera til TwinStar, FC-kamera
6.11.1 Komponent-kamera stationær P&P, type 25, 16 x 16, digital (FC-kamera)
Artikel-nr. 00119718-xx komponent-kamera stationær 16x16 digital, type 25
6

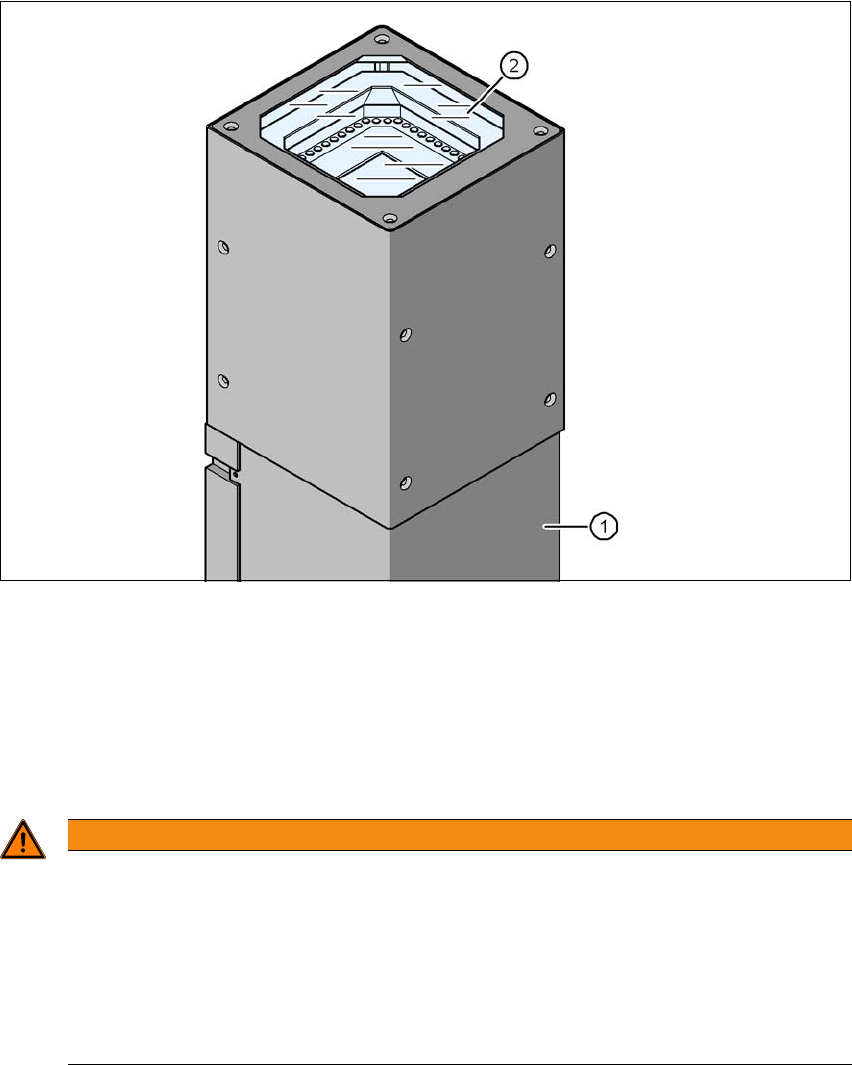

Fig. 6.11 - 1 Komponent-kamera stationær, P&P, type 25, 16 x 16, digital (FC-kamera)
(1) Kamerahus med integreret kamera og kameraforstærker
(2) Glasplade - herunder belysnings- og optikniveauer
6.11.2 Sikkerhedsforskrifter
6
ADVARSEL
Kollisionsfare!
Ved skift af bestykningshoved fra TwinStar til SpeedStar kolliderer SpeedStar med ka-
merahusene.
Afmontér de stationære BE-kameraer af TwinStar type 33, 55 x 45 og type 25, 16 x
16).
Ved skift af bestykningshoved fra TwinStar til MultiStar installeres det stationære kom-
ponent-kamera, type 33, 55 x 45, digital, i den nederste position.
