2 Drifts sikkerhed Betjeningsvejledning SIPLACE X-serie 2.1 Sikkerhedsforskrifter Fra softw areversion 706.1 SP1 Udgave 10/2014 DK 50 Fig. 2.1 - 1 Placering af permamagneter til lineardrevene ( eksempel SIPLACE X4i S) (1…

Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed

Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 2.1 Sikkerhedsforskrifter

2.1.5 Sikkerhedsforskrifter for permanente magneter

Til lineære motorer for X- og Y-aksen anvendes stærke permanente magneter.

FARE

Livsfare pga. kraftige magnetfelter indeni automaten!

Ved åbnede beskyttelseshætter inden i automaten er der livsfare for personer med pas-

sive eller aktive implantater såsom

– pacemakere

– defibrillatorer

– insulinpumper osv.

 Personer, som er udsat for en særlig risiko, skal holde afstand til automaten.

ADVARSEL

Fare for at komme i klemme!

Personer med passive, metalliske implantater (f.eks. plader, skruer osv.) kan komme i

klemme.

 Hold hænderne væk fra maskinen, og bøj dig ikke ind over den, når beskyttelses-

kapperne er åbne.

 Bring ikke metalliske genstande ind i det farlige område.

VÆR FORSIGTIG

Datatab pga. stærke permanentmagnetfelter!

De stærke magnetfelter er farlige, da de ødelægger data på databærere eller checkkort.

 Hold databærere og kreditkort væk fra maskinen.

2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie

2.1 Sikkerhedsforskrifter Fra softwareversion 706.1 SP1 Udgave 10/2014 DK

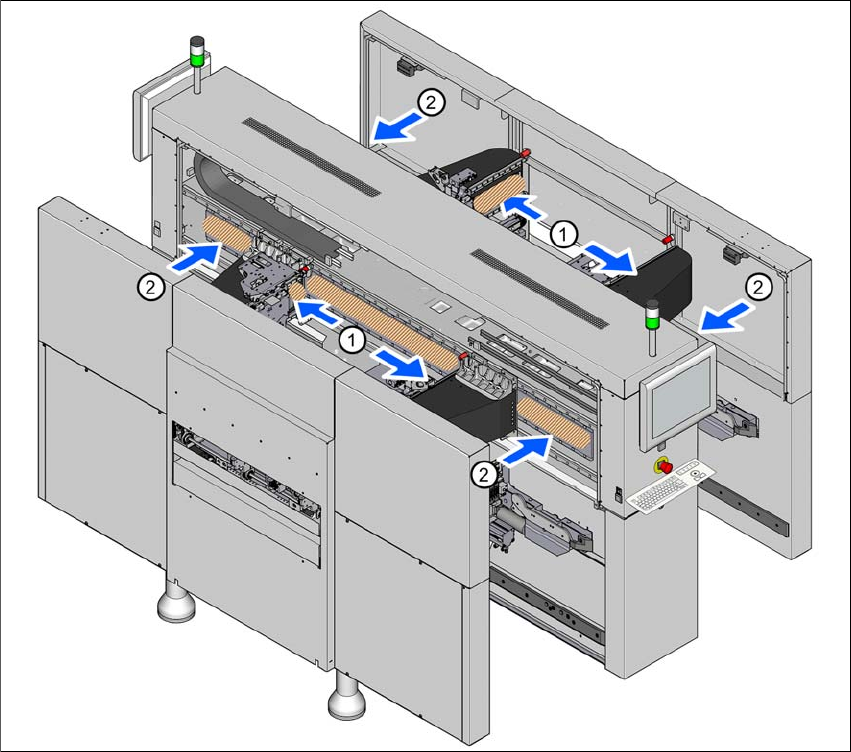

Fig. 2.1 - 1 Placering af permamagneter til lineardrevene (eksempel SIPLACE X4i S)

(1) Permamagneter til X-linearmotorer

(2) Permamagneter til X-linearmotorer

Nedenstående anvisninger skal følges ved arbejder på permamagneterne:

 Personer med aktive implantater (f.eks. pacemakere) eller andre ferromagnetiske proteser

forbydes udtrykkeligt at arbejde på eller opholde sig i nærheden af disse maskiner. Hold en

sikker afstand til linearmotoren!

 På grund af den kraftige magnetiske tiltrækningskraft er der visse sikkerhedsforanstaltninger,

der skal respekteres i umiddelbar nærhed af magnetbanen og den bevægelige primærdel.

Tunge eller brede genstande af stål eller jern må ikke bringes ind i magnetbanens område.

Da den magnetiske tiltrækningskraft ikke er synlig, er det nemt at komme til at undervurdere

dens påvirkning i nærheden af magnetbanen. Den magnetiske tiltrækningskraft kan sætte ind

pludseligt. I nærheden af ferromagnetiske genstande (af stål eller jern) af tilnærmelsesvis

samme størrelse som magnetbanen kan tiltrækningskraften tiltage til flere tusind Newton.

Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed

Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 2.1 Sikkerhedsforskrifter

 Bær altid passende arbejds- og beskyttelsestøj, når du håndterer magnetbanen (f.eks. hand-

sker, sko, osv.).

 Det er forbeholdt SIPLACE-teknikere at udføre montagearbejder og øvrige opgaver i forbin-

delse med udskiftning af magnetbanen.

 For nødstilfældes skyld skal du altid have minimum to kiler (cirka 10° - 15°) af massivt, ikke-

magnetisk materiale (f.eks. aluminium) samt en ikke-magnetisk hammer (cirka 2 - 3 kg) parat.

Disse redskaber vil være påkrævet i nødsituationer til at løsne magnetiske vedhæftende dele

på magnetbanen og frigøre eventuelt indeklemte lemmer (fingre, hånd, fod). Læg aldrig spo-

lemodulet fra en jernkernemotor direkte på magnetbanen.

 Elektroniske apparater og måleinstrumenter kan beskadiges eller ødelægges af kraftige

magnetfelter. Læg aldrig enheder, som indeholder magnetiske dele, i nærheden af compu-

tere, monitorer eller magnetiske datamedier (f.eks. harddiske, kreditkort, audio- og video-

bånd, osv.)

 Mellem de enkelte magnetbaner indbyrdes og mellem en magnetbane og andre magnetiske

flader skal der holdes en afstand på mindst 45 cm.

 Magneterne skal bortskaffes fagmæssigt korrekt. Hertil hører en komplet afmagnetisering af

permamagneterne.
