2 Drifts sikkerhed Betjeningsvejledning SIPLACE X-serie 2.2 Advarselsskilte Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 52 2.2 Advarselsskilte Advarselsskilt ene er fremst illet af blød PVC-folie, der er slidstærk, l…
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 2.1 Sikkerhedsforskrifter
51
Bær altid passende arbejds- og beskyttelsestøj, når du håndterer magnetbanen (f.eks. hand-
sker, sko, osv.).
Det er forbeholdt SIPLACE-teknikere at udføre montagearbejder og øvrige opgaver i forbin-
delse med udskiftning af magnetbanen.
For nødstilfældes skyld skal du altid have minimum to kiler (cirka 10° - 15°) af massivt, ikke-
magnetisk materiale (f.eks. aluminium) samt en ikke-magnetisk hammer (cirka 2 - 3 kg) parat.
Disse redskaber vil være påkrævet i nødsituationer til at løsne magnetiske vedhæftende dele
på magnetbanen og frigøre eventuelt indeklemte lemmer (fingre, hånd, fod). Læg aldrig spo-
lemodulet fra en jernkernemotor direkte på magnetbanen.
Elektroniske apparater og måleinstrumenter kan beskadiges eller ødelægges af kraftige
magnetfelter. Læg aldrig enheder, som indeholder magnetiske dele, i nærheden af compu-
tere, monitorer eller magnetiske datamedier (f.eks. harddiske, kreditkort, audio- og video-
bånd, osv.)
Mellem de enkelte magnetbaner indbyrdes og mellem en magnetbane og andre magnetiske
flader skal der holdes en afstand på mindst 45 cm.
Magneterne skal bortskaffes fagmæssigt korrekt. Hertil hører en komplet afmagnetisering af
permamagneterne.
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.2 Advarselsskilte Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
52
2.2 Advarselsskilte
Advarselsskiltene er fremstillet af blød PVC-folie, der er slidstærk, lysægte samt vand- og vejrbe-
standig. De følgende illustrationer viser SIPLACE X4 S automaten. For SIPLACE X4i S / X2 S /
X3 S / X4i S micron og X4 S micron er advarselsskiltenes position identisk.
2.2.1 Advarselsskilte ved automaten

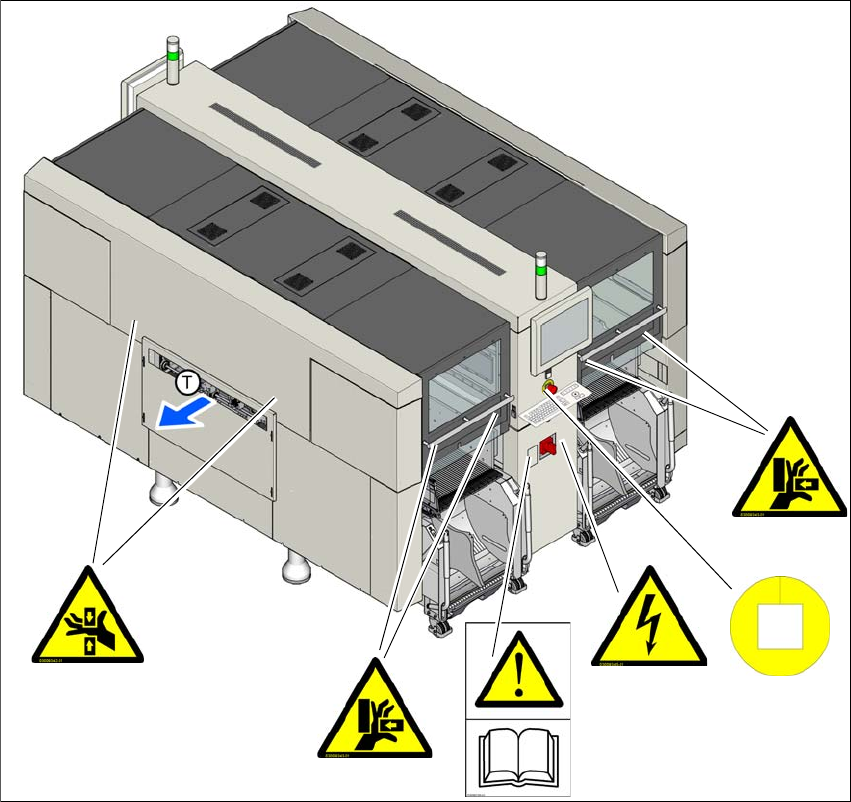

Fig. 2.2 - 1 Advarselsskilte ved automaten - del 1 (eksempel SIPLACE X2 S / X3 S / X4 S)
Pos. W201, artikel-nr. 03009338-01
Pos. W203, artikel-nr. 03009342-01
Pos. W204, artikel-nr. 03009343-01
Pos. W210, artikel-nr. 03009350-01
Pos. W206, artikel-nr. 03009345-01
(T) Printplade-transportretning
W 203
W 210
W 204
W 201
W 204
W 206
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 2.2 Advarselsskilte
53

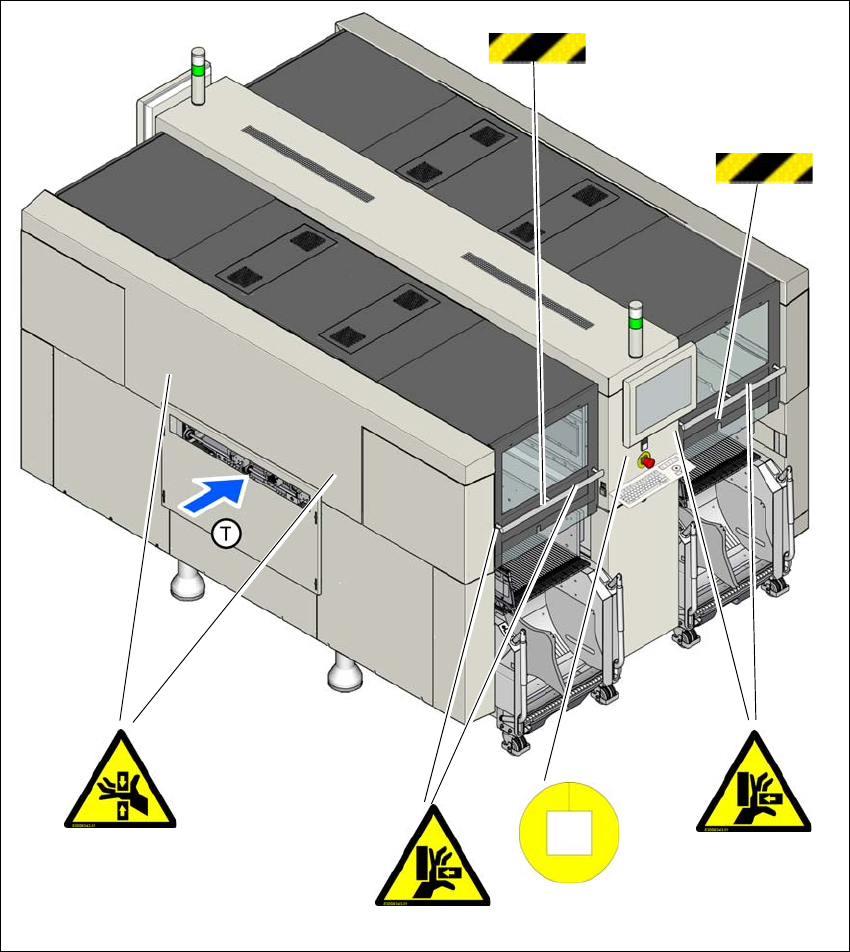

Fig. 2.2 - 2 Advarselsskilte ved automaten - del 2 (eksempel SIPLACE X2 S / X3 S / X4 S)
Pos. W203, artikel-nr. 03009342-01
Pos. W204, artikel-nr. 03009343-01
Pos. W210, artikel-nr. 03009350-01
(1) Advarselsstrimmel forneden på de fire beskyttelseskapper
(T) Printplade-transportretning
W 210
W 204
W 203
W 204
1
1
