00197016-04_UM_X-Serie-S_DK - 第56页
2 Drifts sikkerhed Betjeningsvejledning SIPLACE X-serie 2.2 Advarselsskilte Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 56 2.2.2.2 Advarselsstrimmel 2 2 2 F ARE FOR A T FÅ HÆNDERNE I KLEMME VED UKORREKT LUK- NING AF …
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 2.2 Advarselsskilte
55
2.2.1.3 Advarselsskilt W204
2
Pos. W204 på fig. 2.2 - 1, side 52 og 2.2 - 2, side 53, og 2.2 - 3, side 57,
Artikel-Nr. 03009343-01 (antal pr. automat: 8)
2.2.2 Advarselsskilt 205
Advarselsskilte på tapesaks og tapeaffaldsslisk.
2
Pos. W205 på fig. 2.2 - 5, side 61 og 2.2 - 6, side 62, artikel-nr. 03009344-01 (antal pr. automat: 8)
2.2.2.1 Advarselsskilt W210
2
Pos. W210 på fig. 2.2 - 1, side 52 og 2.2 - 2, side 53, artikel-nr. 03009350-01 (antal pr. automat: 2)
2
2
2
FARE FOR AT KOMME I KLEMME!
Indgreb kan føre til kvæstelser af arme og hænder.
Stik ikke hånden ind i maskinen, når den kører
2
2
2
2
2
2
2
2
FARE FOR AT BLIVE SKÅRET!
Der er fare for at blive skåret, også selv om maskinen
er slukket
2
2
2
2
2
2
Advarselsskilt på NØDSTOP-trykknap
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.2 Advarselsskilte Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
56
2.2.2.2 Advarselsstrimmel
2
2
2
FARE FOR AT FÅ HÆNDERNE I KLEMME VED UKORREKT LUK-
NING AF BESKYTTELSESKAPPERNE
Se i den forbindelse 2.5.1 - Sikkerhedsforskrifter vedrørende lukning af
sikkerhedskapperne.
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 2.2 Advarselsskilte
57
2.2.3 Advarselsskilte inden i automaten

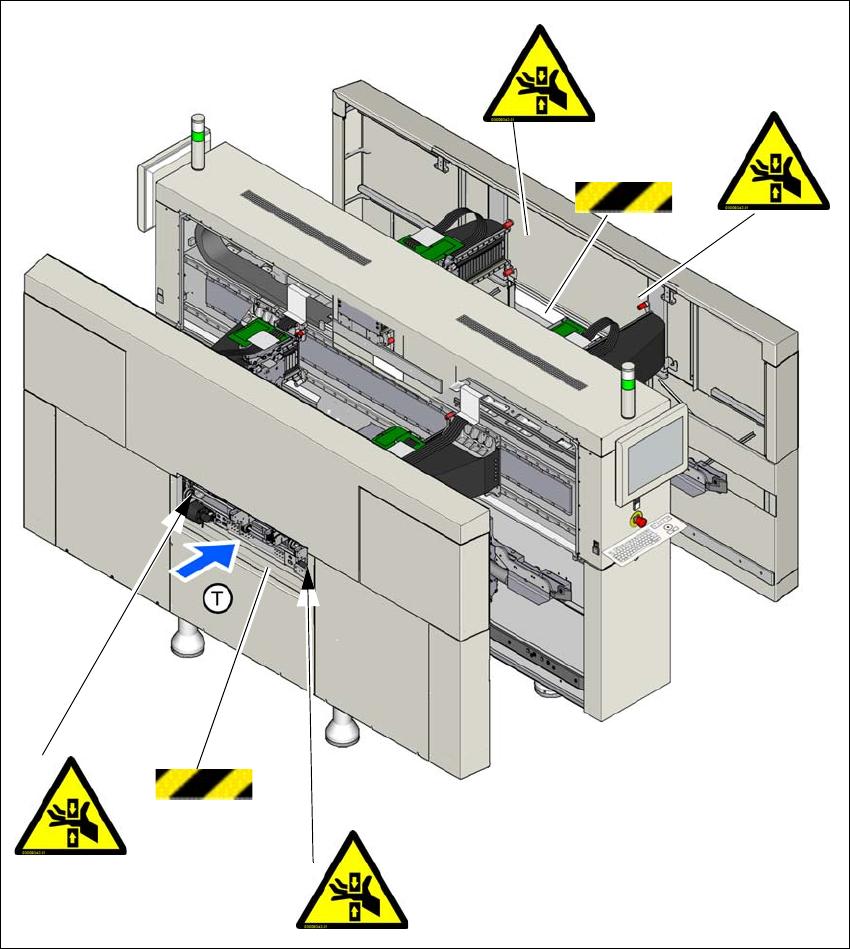

Fig. 2.2 - 3 Advarselsskilt W203 i automaten (eksempel SIPLACE X4i S)
Pos. W203, artikel-nr. 03009342-01
(1) Advarselsstrimmel
(T) Transportretning
Advarselsmærkaterne er placeret indvendigt på metalbeklædningen.
W 203
W 203
W 203
W 203
1
1
