2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.2 Advarselsskilte Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
62
2.2.5.1 Advarselsskilt W205 på tapeaffaldsslisk
2

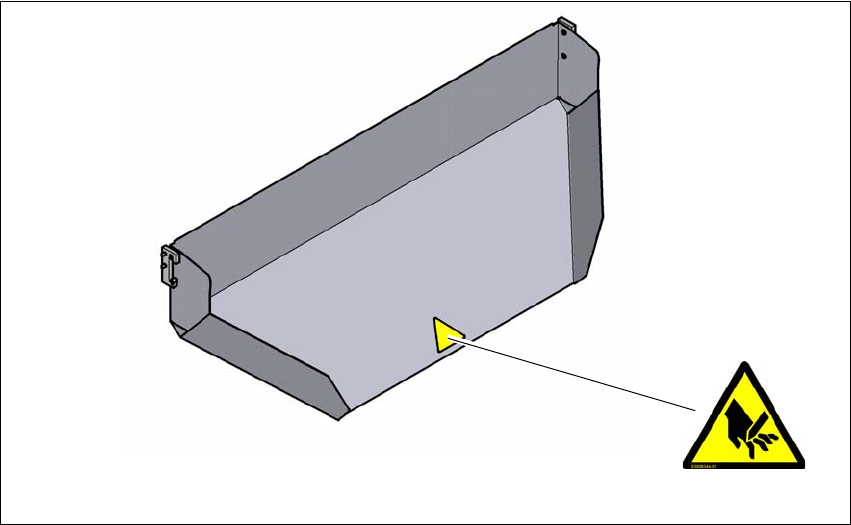

Fig. 2.2 - 6 Advarselsskilt W205 på tapeaffaldsslisk
Pos. W205, artikel-nr. 03009344-01
W205
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 2.2 Advarselsskilte
63
2.2.6 Advarselsskilte på strømforsyning og transformer
2
Pos. W206 på fig. 2.2 - 7, side 63, artikel-nr. 03009345-01 (antal pr. automat: 2).
Pos. W206 på fig. 2.2 - 8
, side 64, artikel-nr. 03009345-01 (antal pr. automat: 2).

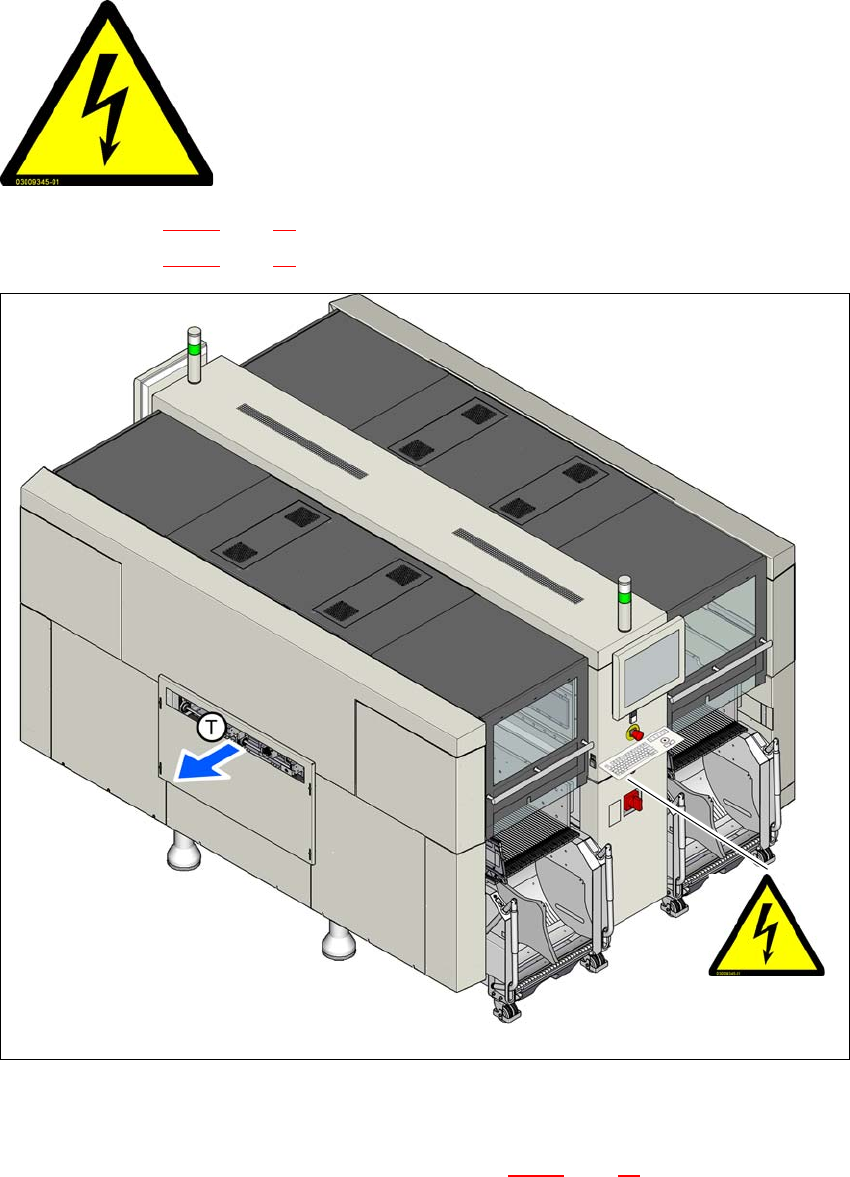

Fig. 2.2 - 7 Advarselsskilt W206, (eksempel SIPLACE X2 S / X3 S / X4 S)
Pos. W206, midterbeklædning med henblik på strømforsyning
Pos. W206, på strømforsyningen indvendigt (se også fig. 2.2 - 8
, side 64 )
FARLIG ELEKTRISK SPÆNDING!
Mærkede dele er spændingsførende, også selv om hovedafbryde-
ren er slået fra.
Afbryd maskinen, før servicearbejde gennemføres
NAFTA-region: RISK OF ELECTRIC SHOCK OR BURN!
W206
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.2 Advarselsskilte Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
64
2.2.6.1 Advarselsskilt W211
2
Artikel-nr. 03009351-01 (antal pr. automat: 2)
Pos. W211 på fig. 2.2 - 8
, side 64 artikel-nr.03009351-01.

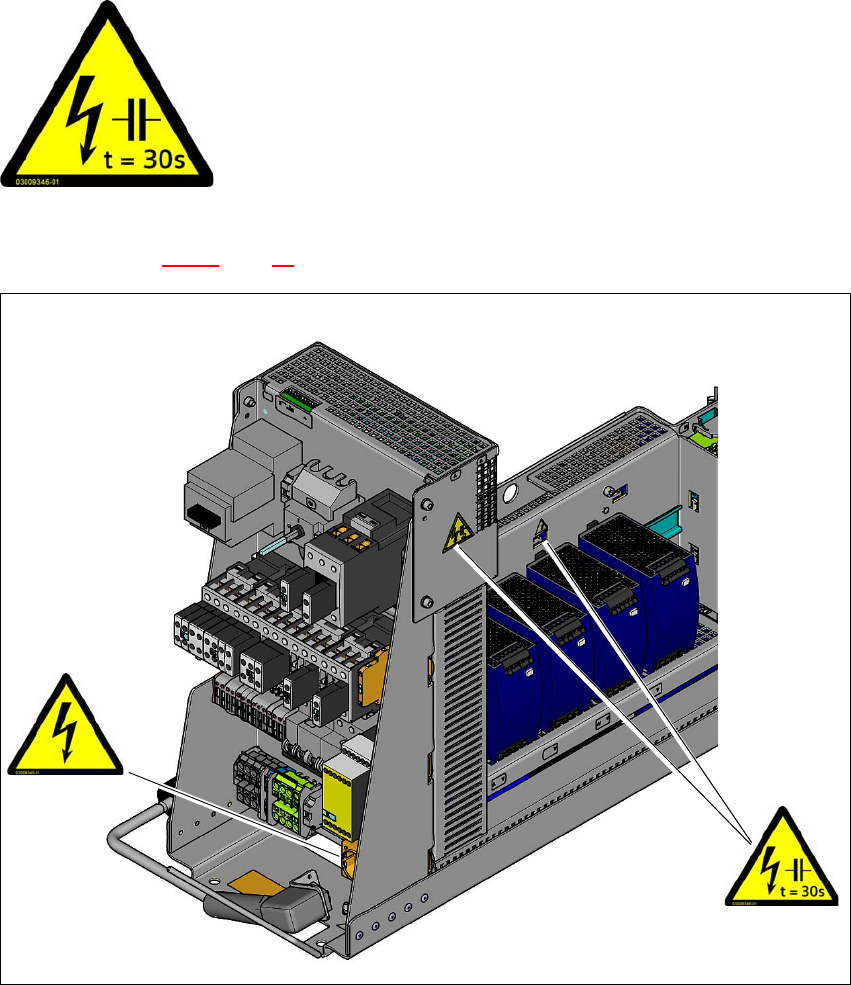

Fig. 2.2 - 8 Advarselsskilt W206, W211 på strømforsyningen
W211 på afdækningen til indkoblingsstrømbegrænsingen.
Pos. W206, på servicestikkontakten X102
2
2
NETSPÆNDING!
Slå hovedafbryderen fra og vent i 30 sekunder, til kondensato-
rerne er afladt.
NAFTA-region: RISK OF ELECTRIC SHOCK OR BURN!
W211
W206
