2 Drifts sikkerhed Betjeningsvejledning SIPLACE X-serie 2.2 Advarselsskilte Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 64 2.2.6.1 Advarselsskilt W21 1 2 Artikel-nr . 03009351-01 (ant al pr . automat: 2) Pos. W21 1 p…
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 2.2 Advarselsskilte
63
2.2.6 Advarselsskilte på strømforsyning og transformer
2
Pos. W206 på fig. 2.2 - 7, side 63, artikel-nr. 03009345-01 (antal pr. automat: 2).
Pos. W206 på fig. 2.2 - 8
, side 64, artikel-nr. 03009345-01 (antal pr. automat: 2).
Fig. 2.2 - 7 Advarselsskilt W206, (eksempel SIPLACE X2 S / X3 S / X4 S)
Pos. W206, midterbeklædning med henblik på strømforsyning
Pos. W206, på strømforsyningen indvendigt (se også fig. 2.2 - 8
, side 64 )
FARLIG ELEKTRISK SPÆNDING!
Mærkede dele er spændingsførende, også selv om hovedafbryde-
ren er slået fra.
Afbryd maskinen, før servicearbejde gennemføres
NAFTA-region: RISK OF ELECTRIC SHOCK OR BURN!
W206
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.2 Advarselsskilte Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
64
2.2.6.1 Advarselsskilt W211
2
Artikel-nr. 03009351-01 (antal pr. automat: 2)
Pos. W211 på fig. 2.2 - 8
, side 64 artikel-nr.03009351-01.
Fig. 2.2 - 8 Advarselsskilt W206, W211 på strømforsyningen
W211 på afdækningen til indkoblingsstrømbegrænsingen.
Pos. W206, på servicestikkontakten X102
2
2
NETSPÆNDING!
Slå hovedafbryderen fra og vent i 30 sekunder, til kondensato-
rerne er afladt.
NAFTA-region: RISK OF ELECTRIC SHOCK OR BURN!
W211
W206
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 2.2 Advarselsskilte
65
2.2.7 Advarselsskilt på NØDSTOP-trykknapperne
2
Pos. W209 på fig. 2.2 - 9, artikel-nr. 03009349-01 (antal pr. automat: 2)
2
2

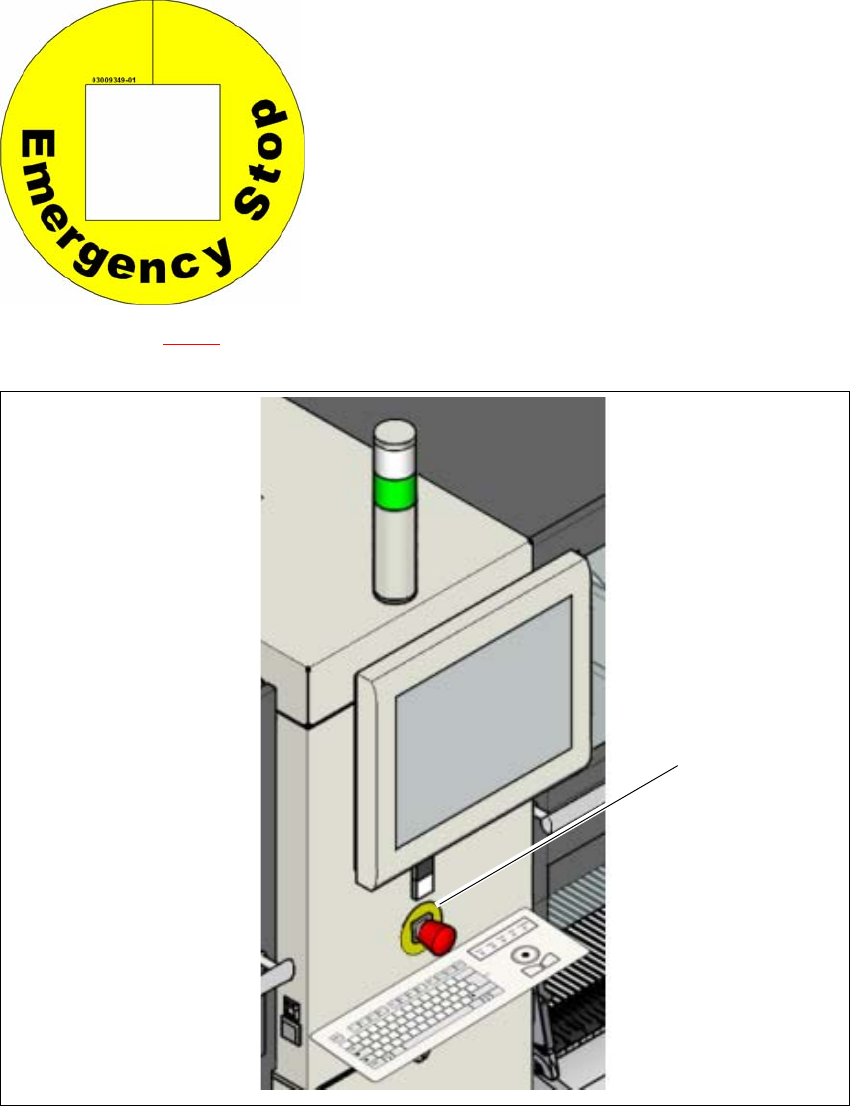

Fig. 2.2 - 9 Advarselsskilt W209 ved NØDSTOP-knapperne (eksempel SIPLACE X2 S / X3 S / X4 S)
Pos. W209, artikel-nr. 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Leveres automaten til Australien, Canada, Me-
xico og USA, klæbes advarselsskiltet W209 på
monteringsættet i stedet for den gule ring på
NØDSTOP-trykknapperne.
W 209
