00197016-04_UM_X-Serie-S_DK - 第67页
Betjeningsvejledning SIPLACE X-serie 2 Drifts sikkerhed Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 2.2 Advarselsskilte 67 2.2.9 Oplysningsskilt "hovedcras h" på T winSt ar's IC-kamera Oplysningsskilt …
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.2 Advarselsskilte Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
66
2.2.8 Høje temperaturer på Head Control Unit (HCU)
Pos. 1 på fig. 2.2 - 10, temperatur-oplysningsskilt, art.-nr. 03031926-01 (antal pr. automat: 4).
2

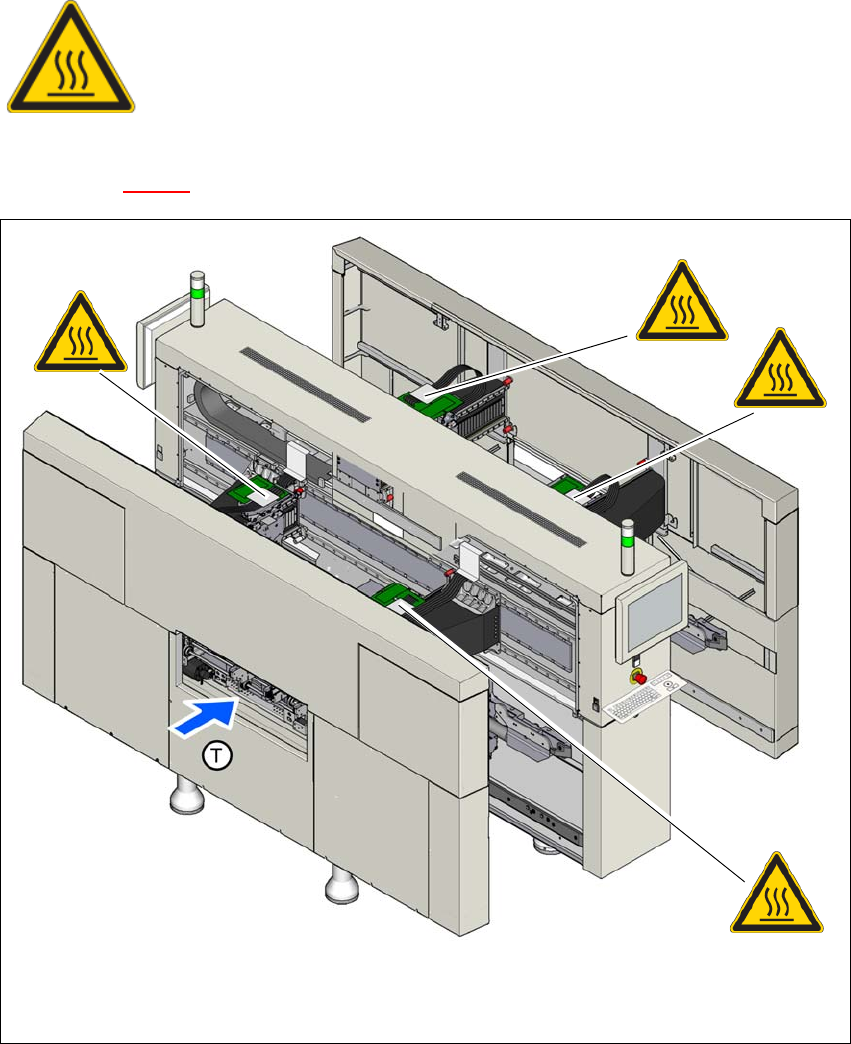

Fig. 2.2 - 10 Temperatur-oplysningsskilt på Head Control Unit (HCU) - (eksempel SIPLACE X4i S)
2
FORBRÆNDINGSFARE HØJ TEMPERATUR!
Huset på Head Control Unit (HCU) kan blive meget varmt under kontinuerlig
drift. Pas på ved berøring af Head Control Unit (HCU).
(1)
(1)
(1)
(1)
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 2.2 Advarselsskilte
67
2.2.9 Oplysningsskilt "hovedcrash" på TwinStar's IC-kamera
Oplysningsskilt "Hovedcrash" på fig. 2.2 - 11, artikel-nr. 03015392-02
(antal pr. automat: maksimal 2)
2

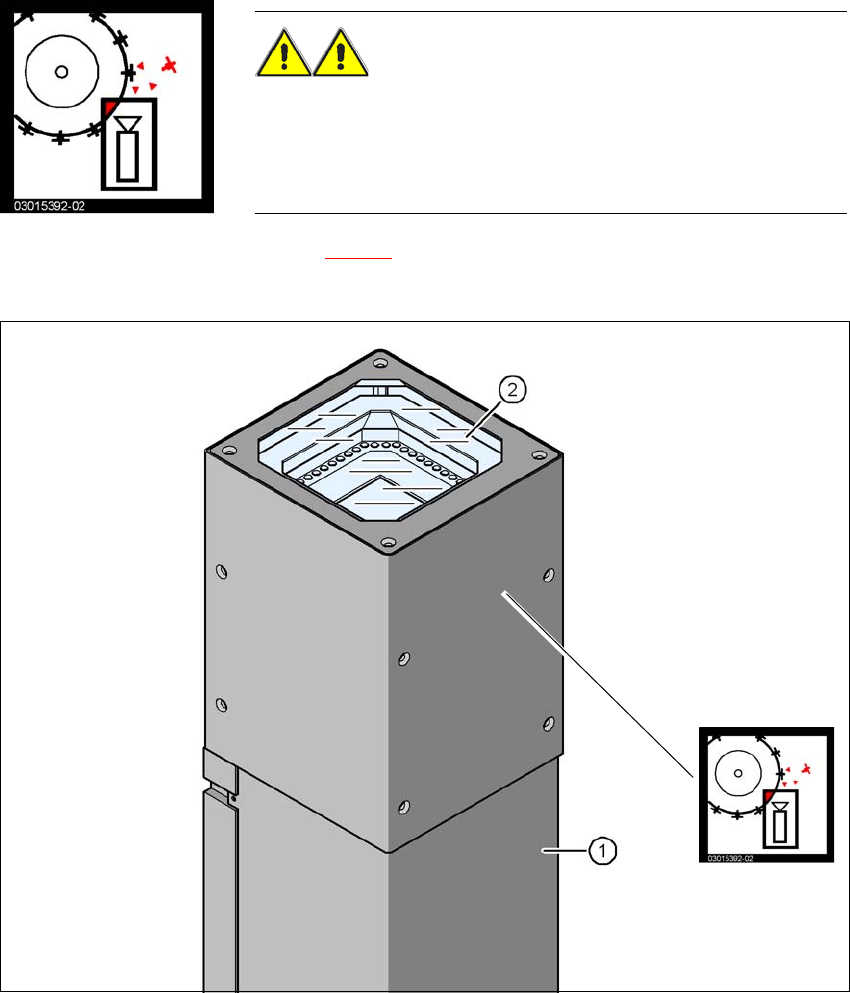

Fig. 2.2 - 11 Oplysningsskilt "hovedcrash" på TwinStar's IC-kamera
(1) Kamerahus
(2) Glasplade
(3) Oplysningsskilt "hovedcrash" på TwinStar's IC-kamera
ADVARSEL FARE FOR HOVEDCRASH 2
Ved skift af bestykningshoved fra TwinStar til SpeedStar kolliderer
SpeedStar med kamerahusene.
Afmontér de stationære BE-kameraer af TwinStar type 33, 55 x 45
og type 25, 16 x 16).
(3)
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.2 Advarselsskilte Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
68
2.2.10 Advarselsskilt ved lederpladeransport
2

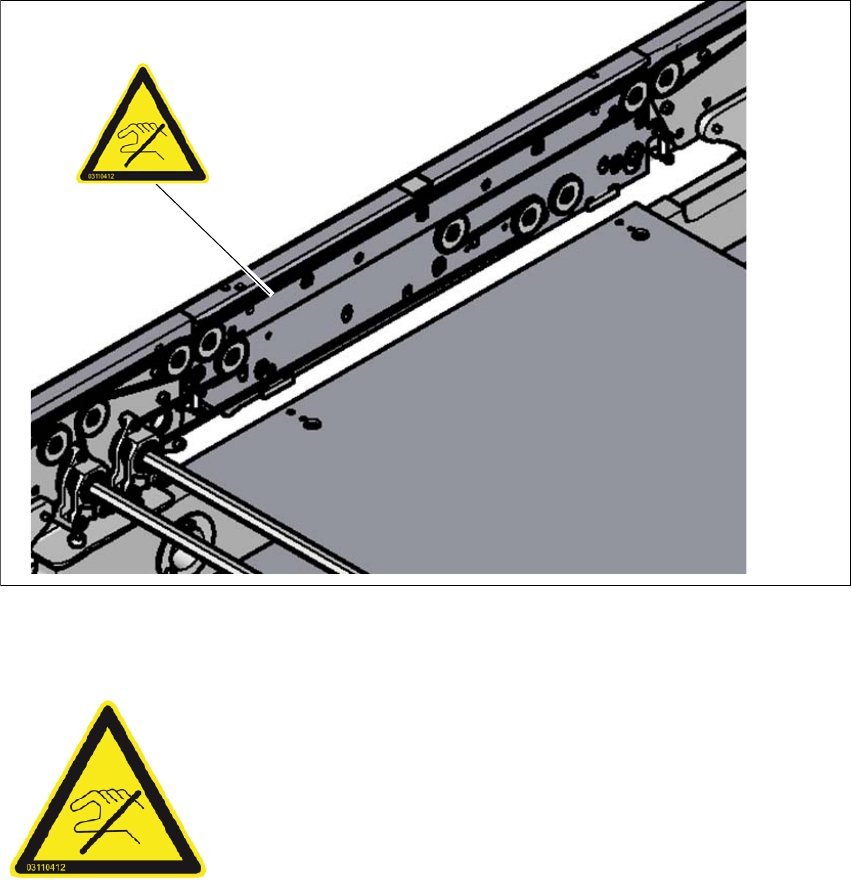

Fig. 2.2 - 12 Advarselsskilt "Følsomme transportmeder" ved LP-transportens klemplade
2.2.10.1 Advarselsskilt "Følsomme transportmeder"
2
Artikel-nr. 03110412-01 (1 stk. ved hver transportmede og bestykningsområde)
Følsomme transportmeder
Transportmederne er meget følsomme og må under ingen om-
stændigheder flyttes, uden at bremserne er blevet løsnet.
I modsat fald kan der opstå irreparable skader ved transportme-
derne.
