Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed

Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 2.5 Sikkerhedsforskrifter vedr. drift af automaterne

2.5 Sikkerhedsforskrifter vedr. drift af automaterne

2.5.1 Sikkerhedsforskrifter vedrørende lukning af sikkerhedskapperne

For at udelukke risikoen for kvæstelse ved lukning af beskyttelseskapperne på maskinen skal an-

lægsejeren tilse, at personalet betjener beskyttelseskapperne i henhold til nedenstående vejled-

ning.

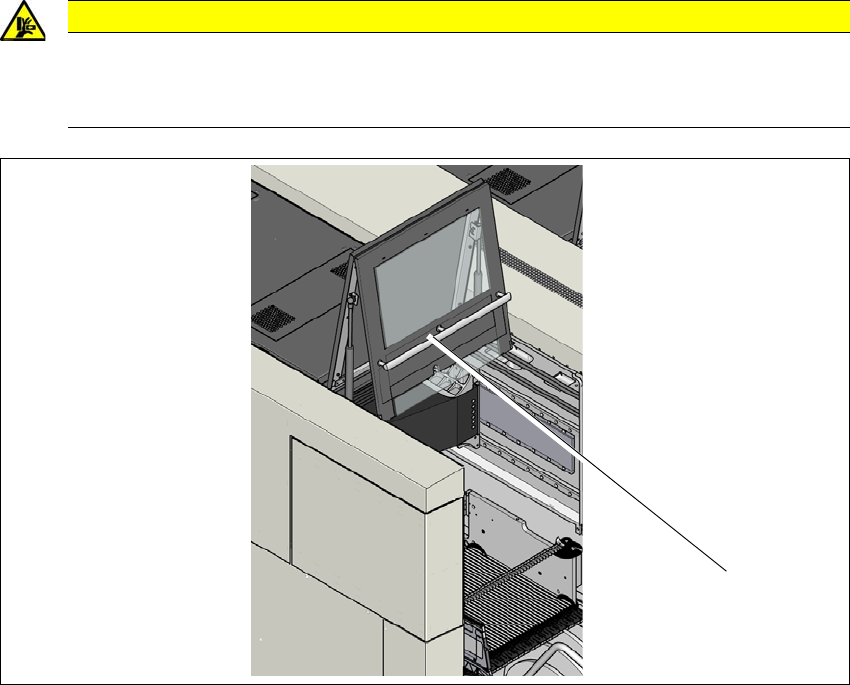

Fig. 2.5 - 1 Sikkerhedsoplysninger vedrørende lukning af beskyttelseskapperne (eksempel SIPLACE X2 S / X3 S /

X4 S)

(1) Betjeningshåndtag

 Tag altid fat i håndstangen ved åbning og lukning af beskyttelseskapperne.

 Undlad at stikke fingrene ind i spalten mellem beskyttelseskappe og maskinbeklædning, når

de lukkes.

 Kontrollér, at svingområdet ved lukning af beskyttelseskapperne er frit og ingen anden person

kan blive kvæstet.

VÆR FORSIGTIG

Fare for at få hænderne i klemme!

Ved ukorrekt lukning af beskyttelseskapperne er der fare for at klemme sine hænder.

 Luk beskyttelseskapperne korrekt.

(1)

2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie

2.5 Sikkerhedsforskrifter vedr. drift af automaterne Fra softwareversion 706.1 SP1 Udgave 10/2014 DK

2.5.2 Manuel ilægning af printpladen i indføringsbåndet

 Læg printpladen ind i indføringsbåndet i henhold til advarselsanvisningen.

 Start indkøringen af printpladen med funktionen 'kør kort ind' på SR GUI.

2.5.3 Sikkerhedsforskrifter i forbindelse med bearbejdning af kondensatorer på

basis af metalpulver

Bearbejdning af kondensatorer på basis af metalpulver (f.eks. tantal) er forbundet med en vis ri-

siko. Risikoen består i, at

– en exoterm reaktion (dvs. varmeudvikling) pludselig finder sted, hvis disse komponenter øde-

lægges. Denne varmeudvikling kan føre til skader - afhængigt af kapacitetsværdierne og i til-

fælde af ugunstige forhold i omgivelserne.

– denne effekt principielt kan opstå, hvis der skæres i sådanne komponenter.

Kontakt venligst Deres leverandører for at finde ud af, om de komponenter, som De skal bear-

bejde, hører til i denne risikogruppe.

I meget specielle tilfælde kan denne risiko også opstå i saksen på SIPLACE-maskinerne. I eks-

treme tilfælde kan dette føre til svovlbrand i tapeaffaldet.

Ved ugunstige forhold forstås bl.a.:

(1) hvis komponenterne bliver siddende i tapen i forbindelse med en kontrol af den indstillede takt

(under denne kontrol kan transportøren taktes videre, uden at komponenter fjernes af opera-

tøren).

(2) hvis komponenterne bliver siddende i tapen (f.eks. hvis dækfolie går i stykker)

ADVARSEL

Fare for at kvæste hænderne!

Når printpladen lægges manuelt ind i indføringsbåndet, kan hænderne blive trukket ind i

den startende portal og blive kvæstet.

 Undlad at lægge en printerplade manuelt ind i hhv. maskiner og bestkyningslinier,

som er frigivet til produktionen.

 Læg kun printpladen manuelt ind i automatens installationsfase (kalibrering af ma-

skinen, testbestykninger, osv.).

 Printpladen må kun lægges i af kvalificeret personale.

 Ejeren er ansvarlig for, at indførings- og udføringsbåndet er dækket til således, at det

er udelukket at kunne gribe ind med hånden og armen. Også moduler før og efter

(siprinter, transportbånd, inspektionssystemer, ovn osv. ) skal opfylde dette krav.

Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed

Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 2.5 Sikkerhedsforskrifter vedr. drift af automaterne

(3) hvis komponenterne bliver siddende i tapen, fordi komponenter eller tapes ikke levere op til

specifikationen, hvilket fører til en høj fejlrate i forbindelse med optagning.

Læs og overhold venligst efterfølgende forskrifter for at minimere den risiko, der er forbundet med

bestykning af kondensatorer på basis af metal.

(1) Ved manuel videretaktning af tapen skal de komponenter, der stadigvæk sidder i tapelom-

men, fjernes af operatøren.

(2) Hvis dækfolien er gået i stykker, skal f.eks. de komponenter, der stadigvæk sidder i tapen,

fjernes af operatøren.

For at tantalkondensatorerne ikke fører til brand af tapematerialet ved tapesnittet, er betje-

ningsoverfladen blevet udvidet med optionen "Stands straks ved optagningsfejl". Denne indstilling

skal så være aktiveret i SIPLACE Pro. På bestykningsautomaten taktes den ikke hentede kompo-

nent en gang videre og ligger så i tapen parat til hentning. Sporet er deaktiveret, og brugeren gø-

res med en fejlmelding opmærksom på, at tantal-komponenten skal tages ud af tapen.

2.5.4 Henvisning vedr. automaternes ESD-sikkerhed

Brug udelukkende pipetter, der er kendetegnet som ledende. Kun derved opfylder du forudsæt-

ningerne for automatens ESD-sikkerhed.

2.5.5 Sikkerhedsforskrifter til korrekt isætning af afkastbeholderne

For at undgå faren for kollision mellem bestykningshoved og komponent-/pipetteudsmidningsbe-

holder skal nedenstående anvisninger følges:

 Sørg for, at udsmidningsbeholderen sidder rigtigt i holderen.

 Kontroller, at udsmidningsbeholderen ikke rager ud over holderen.

BEMÆRK

Manuel udtagning af ikke-optagne tantalkondensatorer

Den manuelle udtagning af ikke-optagne tantalkondensatorer ved operatøren er beskre-

vet i afsnit 3.9.1.3

, side 180 .

BEMÆRK

For hver udsmidningsbeholder kan der eftermonteres en sensor (se afsnit 6.9

, side 394),

som signalerer udsmidningsbeholderens korrekte position.
