2 Drifts sikkerhed Betjeningsvejledning SIPLACE X-serie 2.5 Sikkerhedsforskrifter vedr. drift af autom aterne Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 74 2.5.6 Sikkerhedsforskrif ter vedr . anvendelse af pipetteve…
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 2.5 Sikkerhedsforskrifter vedr. drift af automaterne
73
(3) hvis komponenterne bliver siddende i tapen, fordi komponenter eller tapes ikke levere op til
specifikationen, hvilket fører til en høj fejlrate i forbindelse med optagning.
Læs og overhold venligst efterfølgende forskrifter for at minimere den risiko, der er forbundet med
bestykning af kondensatorer på basis af metal.
(1) Ved manuel videretaktning af tapen skal de komponenter, der stadigvæk sidder i tapelom-
men, fjernes af operatøren.
(2) Hvis dækfolien er gået i stykker, skal f.eks. de komponenter, der stadigvæk sidder i tapen,
fjernes af operatøren.
For at tantalkondensatorerne ikke fører til brand af tapematerialet ved tapesnittet, er betje-
ningsoverfladen blevet udvidet med optionen "Stands straks ved optagningsfejl". Denne indstilling
skal så være aktiveret i SIPLACE Pro. På bestykningsautomaten taktes den ikke hentede kompo-
nent en gang videre og ligger så i tapen parat til hentning. Sporet er deaktiveret, og brugeren gø-
res med en fejlmelding opmærksom på, at tantal-komponenten skal tages ud af tapen.
2
2.5.4 Henvisning vedr. automaternes ESD-sikkerhed
Brug udelukkende pipetter, der er kendetegnet som ledende. Kun derved opfylder du forudsæt-
ningerne for automatens ESD-sikkerhed.
2.5.5 Sikkerhedsforskrifter til korrekt isætning af afkastbeholderne
For at undgå faren for kollision mellem bestykningshoved og komponent-/pipetteudsmidningsbe-
holder skal nedenstående anvisninger følges:
Sørg for, at udsmidningsbeholderen sidder rigtigt i holderen.
Kontroller, at udsmidningsbeholderen ikke rager ud over holderen.
2
BEMÆRK
Manuel udtagning af ikke-optagne tantalkondensatorer
Den manuelle udtagning af ikke-optagne tantalkondensatorer ved operatøren er beskre-
vet i afsnit 3.9.1.3
, side 180 .
BEMÆRK
For hver udsmidningsbeholder kan der eftermonteres en sensor (se afsnit 6.9
, side 394),
som signalerer udsmidningsbeholderens korrekte position.
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.5 Sikkerhedsforskrifter vedr. drift af automaterne Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
74
2.5.6 Sikkerhedsforskrifter vedr. anvendelse af pipetteveksler
For at undgå fare for kollision mellem bestykningshoved og pipetteveksler skal nedenstående an-
visninger følges.
2
2
ADVARSEL
Fare for hovedcrash ved blandingskonfigurationer!
Fare for hovedcrash ved blandingskonfigurationer!
Til hvert enkelt bestykningshoved må kun installeres den tilhørende pipetteveksler
med pipettemagasinerne til det respektive bestykningshoved.
ADVARSEL
Fare for hovedcrash ved udstående greb!
Et greb, som rager ud over magasinet, kan føre til et bestykningshovedcrash.
Kontrollér, at grebene ikke rager ud over magasinerne.
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 2.5 Sikkerhedsforskrifter vedr. drift af automaterne
75
2.5.7 Høje temperaturer på C&P20/M/P-bestykningshovedet ved kontinuerlig drift
2

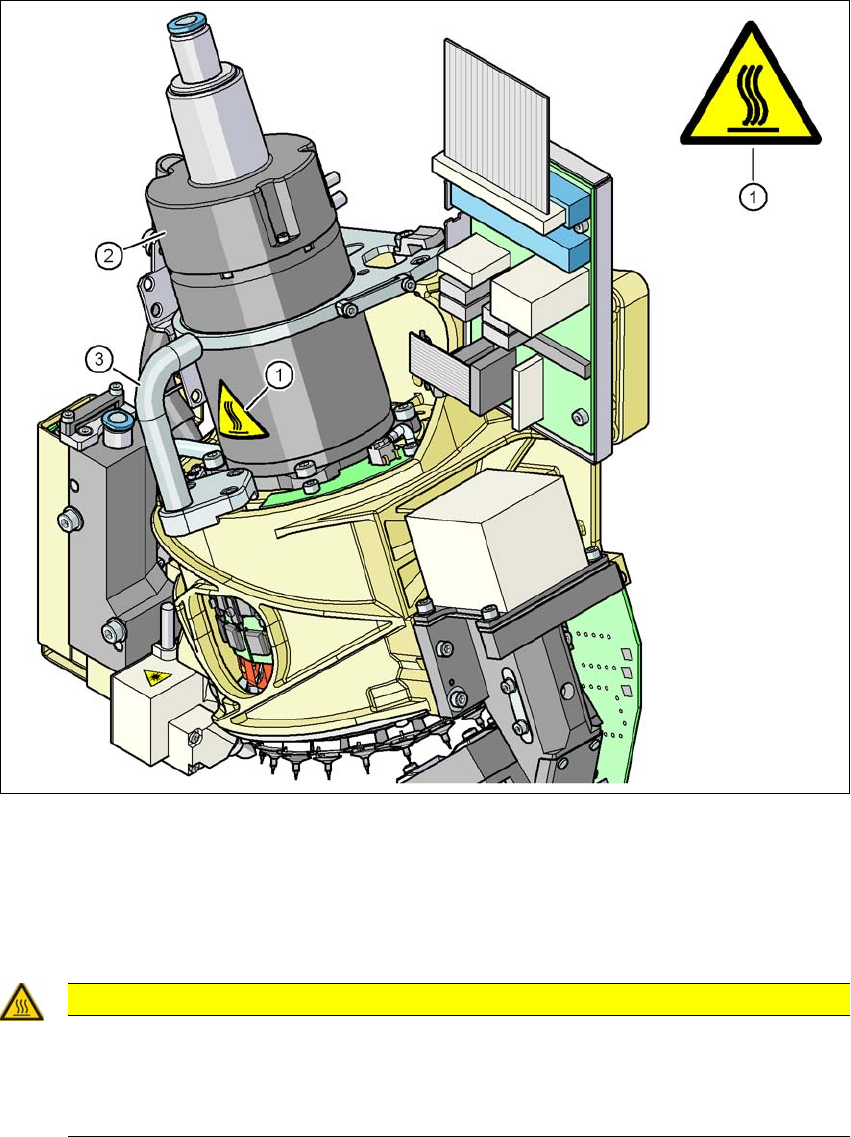

Fig. 2.5 - 2 Høje temperaturer ved SpeedStar (C&P20/C&P 20 M/C&P20 P) ved kontinuerlig drift
(1) Temperatur-oplysningsskilt, art.-nr. 03031926-01
(2) Kabinet til stjernemotoren
(3) Håndtag
2
VÆR FORSIGTIG
Forbrændingsfare pga. høje temperaturer!
Stjernemotorens kabinet og håndtaget på bestykningshovedet kan blive meget varme på
overfladen ved kontinuerlig drift, og hvis omgivelsestemperaturen overstiger 22°C.
Pas på ved berøring af delene.
