2.5.8 Høje temperaturer ved X-tilføringsmodulerne ved kontinuerlig drift
2
Fig. 2.5 - 3 Høje temperaturer ved X-tilføringsmodulerne ved kontinuerlig drift
(1) Temperatur-oplysningsskilt, art.-nr. 03031926-01
(2) Stepmotor
2
VÆR FORSIGTIG
Forbrændingsfare pga. høje temperaturer!
Ved kontinuerlig drift og en omgivelsestemperatur over 22°C kan stepmotorerne blive
meget varme på overfladen.
Pas på ved berøring af motorerne.
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 2.5 Sikkerhedsforskrifter vedr. drift af automaterne
77
2.5.9 Sikkerhedsforskrifter i forbindelse med manuel forskydning af Z-akse på
TwinStar
2
2

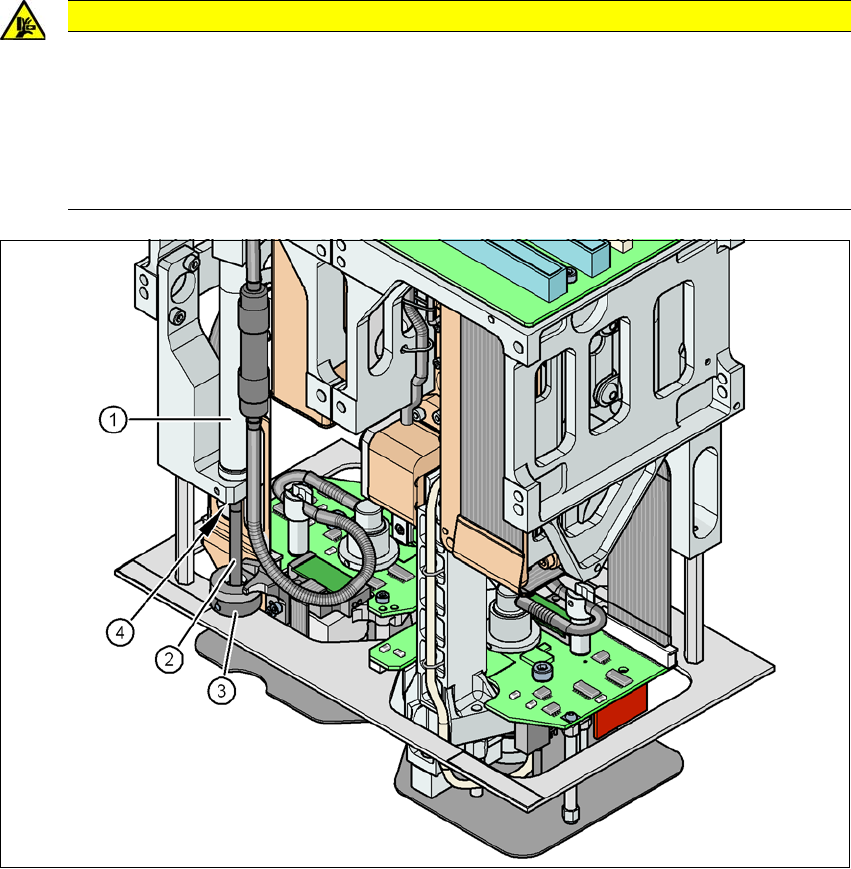

Fig. 2.5 - 4 Klemningsfare ved returenhed på TwinStar
(1) Returenhed, trykluftscylinder
(2) Stempelstang
(3) Returenhedens buffer
(4) Klemningssted for fingre
VÆR FORSIGTIG
Fare for at komme i klemme ved TwinStar pga. cylinderens fjederkraft!
Pga. cylindrens kraftige fjederkraft er der fare for at klemme sine fingre, når bufferen
smutter tilbage. Dette gælder også for TwinStar's indvendige zone, når stempelstangen
smutter tilbage til udgangsstilling.
Bevæg under ingen omstændigheder Z-akslen med hånden ved returenhedens buf-
fer nedad.
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.5 Sikkerhedsforskrifter vedr. drift af automaterne Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
78
2.5.10 Sikkerhedsforskrifter for TwinStar's komponent-kameraer ved
skift af bestykningshoved
2
2.5.11 Sikkerhedsforskrifter i forbindelse med til- og frakørsel af komponentvog-
nen
2
2
2
2
ADVARSEL
Kollisionsfare!
Ved skift af bestykningshoved fra TwinStar til SpeedStar kolliderer SpeedStar med ka-
merahusene.
Afmontér de stationære BE-kameraer af TwinStar type 33, 55 x 45 og type 25, 16 x
16).
ADVARSEL
Brug kun med komponentvogn!
Bestykningsautomaten må kun tages i drift, når komponentvogne er til stede og kørt hen
på alle pladser.
Belæg ledige placeringssteder med dummy-fødemoduler, som beskrevet i afsnit
2.6.6
, side 94.
ADVARSEL
Fare for at komme i klemme!
Når komponentvognen kobles på og fra, er der fare for at komme i klemme.
Komponentvognen må altid kun kobles på og fra alene.
VÆR FORSIGTIG
Brudfare for grebene!
Ved transport af komponentvognen er der brudfare for grebene.
Undlad at løfte komponentvognen ved grebene under transporten.
VÆR FORSIGTIG
Fare for, at ekstremiteterne kommer i klemme!
Når vognen kobles på og fra, er der fare for, at ekstremiteterne kommer i klemme.
Kontrollér, at der ikke befinder sig ekstremiteter i komponentvognens bevægelses-
område, når den kobles til eller fra.
