2.6.2 Håndværn ved printpladetransport
Håndværnet ved printpladetransporten forhindrer, at der kan gribes ind i den kørende maskine,
hvis ikke der her er monteret en ind-/udføringsbåndforlængelse.
Hvis ikke der er monteret en ind-/udføringsbåndforlængelse ved indføringsbåndet, skal der på
dette sted være monteret et håndværn. Det betyder, at håndværnet skal være monteret ved ind-
føringsbåndet til den første maskine af en linie og ved udgivelsesbåndet til den sidste maskine af
en linie. Ved drift af en SIPLACE maskine fra X-serien uden for en linie og uden ind-/udførings-
båndforlængelse, skal håndværnet være monteret ved denne maskines indførings- og udførings-
bånd.
2

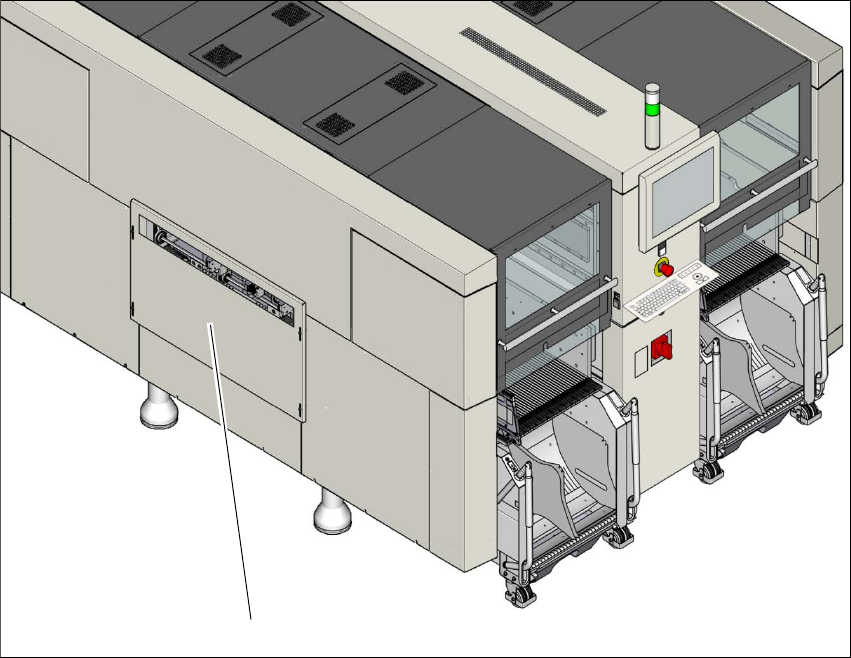

Fig. 2.6 - 3 Håndværn på bestykningsautomat SIPLACE X4 S
(1) Håndværn
(1)
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 2.6 Sikkerhedsanordninger
83
2
2

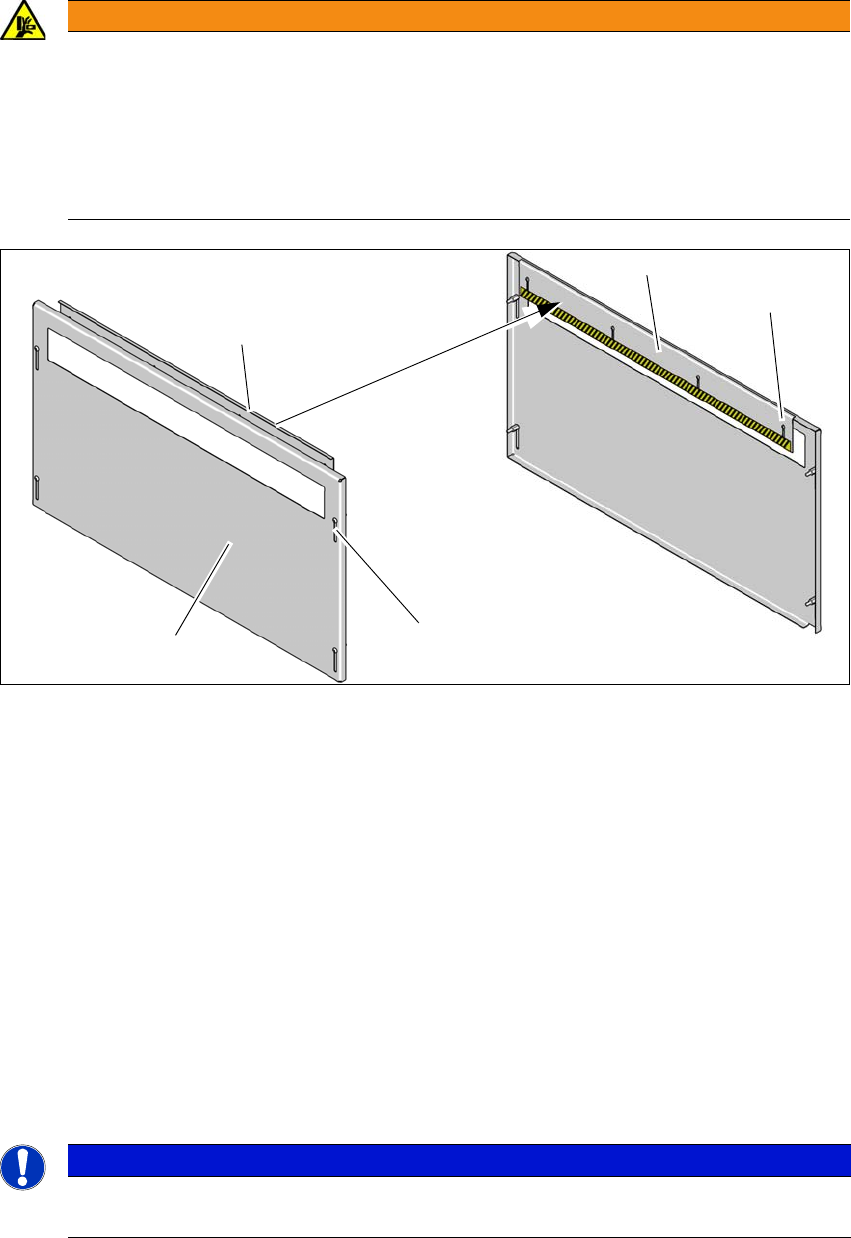

Fig. 2.6 - 4 Håndværn - indvendigt og udvendigt
(1) Håndværn - set udefra
(2) Håndværn - set indefra
(3) Aflange huller ved håndværnet til højdeindstilling - udvendigt
(4) Aflange huller ved håndværnet til højdeindstilling - indvendigt
Montér håndværnet (1) ved indføringsbåndet og udføringsbåndet.
Indstil ved hjælp af de aflange huller (3) højden ved den udvendige plade således, at det alt
efter produktet ikke er muligt at gribe ind i printpladetransporten nedefra.
Indstil ved hjælp af de aflange huller (4) højden ved den indvendige plade således, at det alt
efter produktet ikke er muligt at gribe ind i printpladetransporten oppefra.
Højden skal indstilles således, at printpladen med komponenterne kan transporteret sikkert
igennem.
2
ADVARSEL
Fare for at komme i klemme!
Et manglende håndværn kan medføre kvæstelser ved arme og hænder, når der gribes
ind i printpladetransporten.
En SIPLACE X-serie S maskine uden ind-/udføringsbåndforlængelsemå kun bruges
med monteret håndværn ved ind- og udføringsbåndet.
Ejeren skal sikre, at håndværnet er monteret.
BEMÆRK
Bemærk i den forbindelse den maksimale højde på printpladen med den højeste
komponent.
(1)
(2)
(2)
(3)
(4)
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.6 Sikkerhedsanordninger Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
84
2.6.3 Kontakter og knapper på automaten
2.6.3.1 Kontakters og knappers placering på automaten
2
Fig. 2.6 - 5 Kontakters og knappers placering - LP-udføringsside (eksempel SIPLACE X2 S / X3 S / X4 S)
(1) Stopknap (sort)
(2) Startknap (grøn)
(3) NØDSTOP-knap
(4) Hovedafbryder
(5) Knapper i forbindelse med til- og frakørsel af komponentvognen ved det pågældende place-
ringssted
(T) PCB-transportretning
(3)
(1)
(4)
(2)
(5)
