2 Drifts sikkerhed Betjeningsvejledning SIPLACE X-serie 2.6 Sikkerhedsanordninger Fra softwar eversion 706.1 SP1 Udgave 10/2014 DK 86 2.6.3.2 Beskyttelseskont akternes placering på automaten 2 Fig. 2.6 - 7 Beskyttelsesko…
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 2.6 Sikkerhedsanordninger
85
2

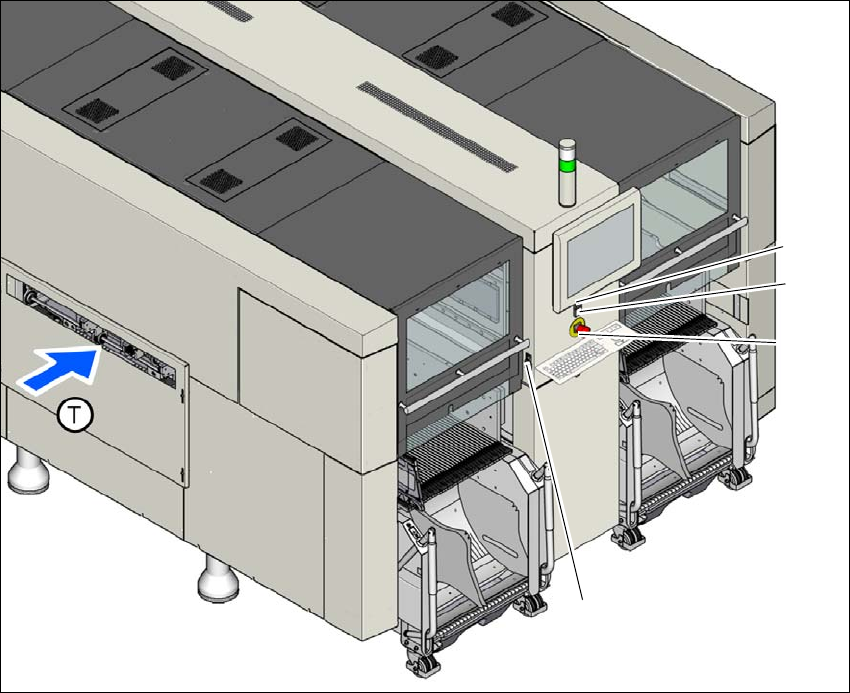

Fig. 2.6 - 6 Kontakters og knappers placering - LP-indføringsside (eksempel SIPLACE X2 S / X3 S / X4 S)
(1) Stopknap (sort)
(2) Startknap (grøn)
(3) NØDSTOP-knap
(4) Knapper i forbindelse med til- og frakørsel af komponentvognen ved det pågældende place-
ringssted
(T) PCB-transportretning
(3)
(1)
(4)
(2)
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.6 Sikkerhedsanordninger Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
86
2.6.3.2 Beskyttelseskontakternes placering på automaten
2
Fig. 2.6 - 7 Beskyttelseskontakters placering på automaten (eksempel SIPLACE X4i S)
(1) Beskyttelseskappekontakt, placeringssted 1
(2) Beskyttelseskappekontakt, placeringssted 2
(3) Beskyttelseskappekontakt, placeringssted 3
(4) Beskyttelseskappekontakt, placeringssted 4
(5) Eksempel serviceklap med beskyttelseskappekontakt ved placeringssted 2 (som option ved
alle placeringssteder)
(T) PCB-transportretning
(2)
(3)
(1)
(4)
(5)
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 2.6 Sikkerhedsanordninger
87
2.6.3.3 Funktionsbeskrivelse
Hovedafbryder i stilling FRA (se pos. 1 på fig.
2.6 - 5, side 84) 2
Hovedafbryderen afbryder de tre faser L1, L2 og L3 fra nettet
2
Hovedafbryder i stilling TIL 2
Når der er blevet tændt på hovedafbryderen, kobles netspændingen på indkoblingsstrømbegræn-
serne (A2) og 24 V- AC/DC-transformeren aktiveres. På kontaktorsikkerhedskombinationen (K6)
lyser LED'en "Power". Styrecomputeren starter, og alle forsyningsspændinger med undtagelse af
mellemkredsspændingerne til portalakserne (260 V-) og stjerneakserne (150 V-) gøres disponi-
ble.
Stopknap sort (pos. 2 og 7 i fig. 2.6 - 5, side 84 og pos. 3 og 5 på fig. 2.6 - 6, side 85) 2
Disse knapper benyttes til at stoppe automaten.
Startknap grøn (pos. 3 og 6 i fig. 2.6 - 5, side 84 og pos. 2 og 4 på fig. 2.6 - 6, side 85) 2
Når hovedafbryderen slås til, opfordres De til at trykke på startknappen, så automaten kan starte
bestykningsordrerne. Den samme opfordring fremkommer, når De åbner beskyttelseskapperne
eller trykker på NØDSTOP.
Komponenttæller 2
Antallet af bestykkede komponenter (komponenttæller) kan aflæses via stationssoftwaren. Infor-
mationer findes i online-hjælpen.
FARE
Livsfare pga. spændinger!
En ukorrekt brug af automaten kan medføre død eller alvorlig kvæstelse samt væsentlig
materiel skade.
Følgende komponenter fører til livsfarlige spændinger, selv om hovedafbryderen er slået
fra:
– Kabeltilslutningsklemmer L1, L2 og L3 til hovedafbryder Q1.
– Servicestikkontakt X102 ved tændt sikringsautomat F1.
– De ledninger, som er strømførende, selv om hovedafbryderen er slået fra, er brune.
Følg derfor de gældende ulykkesforebyggende bestemmelser samt DIN-forskrifter
(navnlig DIN EN 60204, del 1 eller IEC 60204, del 1) og de nationale forskrifter i dit
land.
Beskyttelseslugen til strømforsyningen må kun åbnes af kvalificeret og skolet perso-
nale.
