Betjeningsvejledning SIPLACE X-serie 2 Drifts sikkerhed Fra softwareversion 706.1 SP1 Udgav e 10/2014 DK 2.6 Sikkerhedsanordninger 87 2.6.3.3 Funktionsbeskrivelse Hovedafbryder i stilling FRA (se pos. 1 på fig. 2.6 - 5 ,…
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.6 Sikkerhedsanordninger Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
86
2.6.3.2 Beskyttelseskontakternes placering på automaten
2

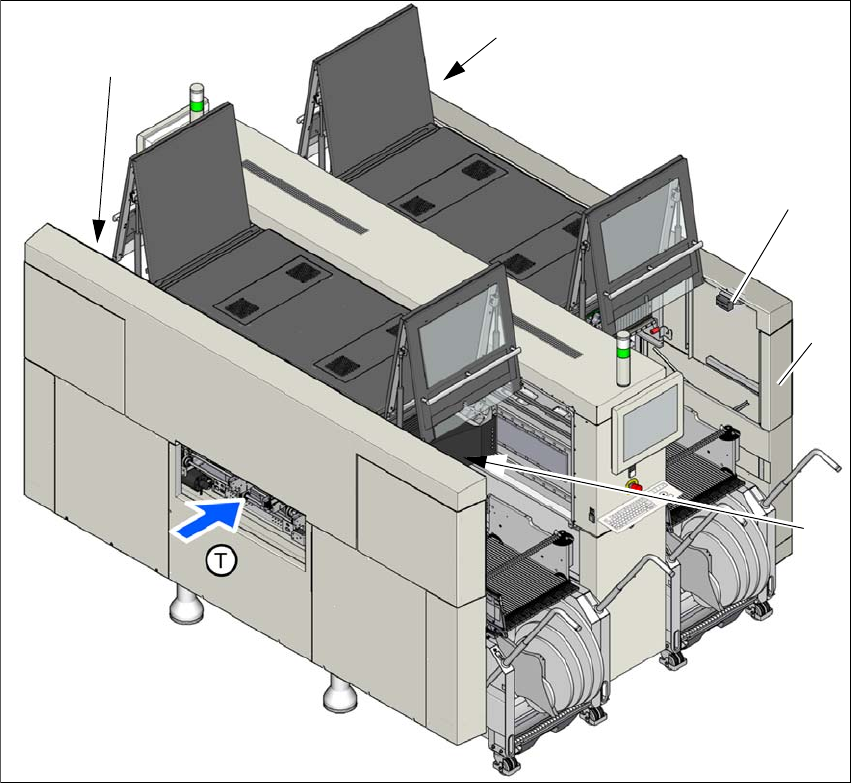

Fig. 2.6 - 7 Beskyttelseskontakters placering på automaten (eksempel SIPLACE X4i S)
(1) Beskyttelseskappekontakt, placeringssted 1
(2) Beskyttelseskappekontakt, placeringssted 2
(3) Beskyttelseskappekontakt, placeringssted 3
(4) Beskyttelseskappekontakt, placeringssted 4
(5) Eksempel serviceklap med beskyttelseskappekontakt ved placeringssted 2 (som option ved
alle placeringssteder)
(T) PCB-transportretning
(2)
(3)
(1)
(4)
(5)
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 2.6 Sikkerhedsanordninger
87
2.6.3.3 Funktionsbeskrivelse
Hovedafbryder i stilling FRA (se pos. 1 på fig.
2.6 - 5, side 84) 2
Hovedafbryderen afbryder de tre faser L1, L2 og L3 fra nettet
2
Hovedafbryder i stilling TIL 2
Når der er blevet tændt på hovedafbryderen, kobles netspændingen på indkoblingsstrømbegræn-
serne (A2) og 24 V- AC/DC-transformeren aktiveres. På kontaktorsikkerhedskombinationen (K6)
lyser LED'en "Power". Styrecomputeren starter, og alle forsyningsspændinger med undtagelse af
mellemkredsspændingerne til portalakserne (260 V-) og stjerneakserne (150 V-) gøres disponi-
ble.
Stopknap sort (pos. 2 og 7 i fig. 2.6 - 5, side 84 og pos. 3 og 5 på fig. 2.6 - 6, side 85) 2
Disse knapper benyttes til at stoppe automaten.
Startknap grøn (pos. 3 og 6 i fig. 2.6 - 5, side 84 og pos. 2 og 4 på fig. 2.6 - 6, side 85) 2
Når hovedafbryderen slås til, opfordres De til at trykke på startknappen, så automaten kan starte
bestykningsordrerne. Den samme opfordring fremkommer, når De åbner beskyttelseskapperne
eller trykker på NØDSTOP.
Komponenttæller 2
Antallet af bestykkede komponenter (komponenttæller) kan aflæses via stationssoftwaren. Infor-
mationer findes i online-hjælpen.
FARE
Livsfare pga. spændinger!
En ukorrekt brug af automaten kan medføre død eller alvorlig kvæstelse samt væsentlig
materiel skade.
Følgende komponenter fører til livsfarlige spændinger, selv om hovedafbryderen er slået
fra:
– Kabeltilslutningsklemmer L1, L2 og L3 til hovedafbryder Q1.
– Servicestikkontakt X102 ved tændt sikringsautomat F1.
– De ledninger, som er strømførende, selv om hovedafbryderen er slået fra, er brune.
Følg derfor de gældende ulykkesforebyggende bestemmelser samt DIN-forskrifter
(navnlig DIN EN 60204, del 1 eller IEC 60204, del 1) og de nationale forskrifter i dit
land.
Beskyttelseslugen til strømforsyningen må kun åbnes af kvalificeret og skolet perso-
nale.
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.6 Sikkerhedsanordninger Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
88
NØDSTOP-knap med automatisk indgrebsfiksering (pos. 5 på fig. 2.6 - 5, side 84 og pos. 1 på
fig.
2.6 - 6, side 85) 2
NØDSTOP-trykknappen har en rød knap, der bliver siddende i den position, den får, når den ak-
tiveres. Når NØDSTOP-trykknappen aktiveres, åbner NØDSTOP-kredsens afbryderkontakt - kon-
taktorsikkerhedskombinationen (K6) udløses. Mellemspændingen (260 V-) for portalakserne og
mellemkredsspændingen (150 V-) for stjerneakserne slukkes. Servoforstærkerne til DP- eller
Z-akserne forsynes fortsat med 42 V-. Meldekontakten til den NØDSTOP-trykknap åbner og på
skærmen fremkommer meldingen "NØDSTOP aktiveret". Følgende konstruktionsgrupper deakti-
veres:
– PCB-transport
– printplade-klemning
– breddeindstilling
– printplade-stopper
– Remskærer (styring via Feeder Control Unit forhindres)
– sikkerhedsventil til tapesaks
2
Beskyttelseskappekontakt 1 til 4 (pos. 1 til 4 i fig. 2.6 - 7, side 86) 2
Kontroller kontakterne, om beskyttelseskapperne er lukkede. Er de lukkede, er NØDSTOP-kon-
takten og meldekontakten lukket. Når den ene af kapperne åbnes, åbnes NØDSTOP-kontakten
og meldekontakten. De enkelte komponenter deaktiveres/forbliver aktiverede (se fig. 2.6 - 10
, side
93
).
Serviceklappens beskyttelseskappe (som option) 2
Kontakten kontrollerer, at serviceklappen er lukket. Er den lukket, er NØDSTOP-kontakten og
meldekontakten lukket. Når klappen åbnes, åbnes NØDSTOP-kontakten og meldekontakten. De
enkelte komponenter deaktiveres/forbliver aktiverede (se fig. 2.6 - 10
, side 93).
BEMÆRK
Bestykningen standses og kan fortsættes eller afbrydes, når maskinen er funktionsdygtig
igen.
