NØDSTOP-knap med automatisk indgrebsfiksering (pos. 5 på fig. 2.6 - 5, side 84 og pos. 1 på
fig.
2.6 - 6, side 85) 2
NØDSTOP-trykknappen har en rød knap, der bliver siddende i den position, den får, når den ak-
tiveres. Når NØDSTOP-trykknappen aktiveres, åbner NØDSTOP-kredsens afbryderkontakt - kon-
taktorsikkerhedskombinationen (K6) udløses. Mellemspændingen (260 V-) for portalakserne og
mellemkredsspændingen (150 V-) for stjerneakserne slukkes. Servoforstærkerne til DP- eller
Z-akserne forsynes fortsat med 42 V-. Meldekontakten til den NØDSTOP-trykknap åbner og på
skærmen fremkommer meldingen "NØDSTOP aktiveret". Følgende konstruktionsgrupper deakti-
veres:
– PCB-transport
– printplade-klemning
– breddeindstilling
– printplade-stopper
– Remskærer (styring via Feeder Control Unit forhindres)
– sikkerhedsventil til tapesaks
2
Beskyttelseskappekontakt 1 til 4 (pos. 1 til 4 i fig. 2.6 - 7, side 86) 2
Kontroller kontakterne, om beskyttelseskapperne er lukkede. Er de lukkede, er NØDSTOP-kon-
takten og meldekontakten lukket. Når den ene af kapperne åbnes, åbnes NØDSTOP-kontakten
og meldekontakten. De enkelte komponenter deaktiveres/forbliver aktiverede (se fig. 2.6 - 10
, side
93
).
Serviceklappens beskyttelseskappe (som option) 2
Kontakten kontrollerer, at serviceklappen er lukket. Er den lukket, er NØDSTOP-kontakten og
meldekontakten lukket. Når klappen åbnes, åbnes NØDSTOP-kontakten og meldekontakten. De
enkelte komponenter deaktiveres/forbliver aktiverede (se fig. 2.6 - 10
, side 93).
BEMÆRK
Bestykningen standses og kan fortsættes eller afbrydes, når maskinen er funktionsdygtig
igen.
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 2.6 Sikkerhedsanordninger
89
2.6.4 Kontaktorsikkerhedskombinationens og servicestikdåsens placering
2

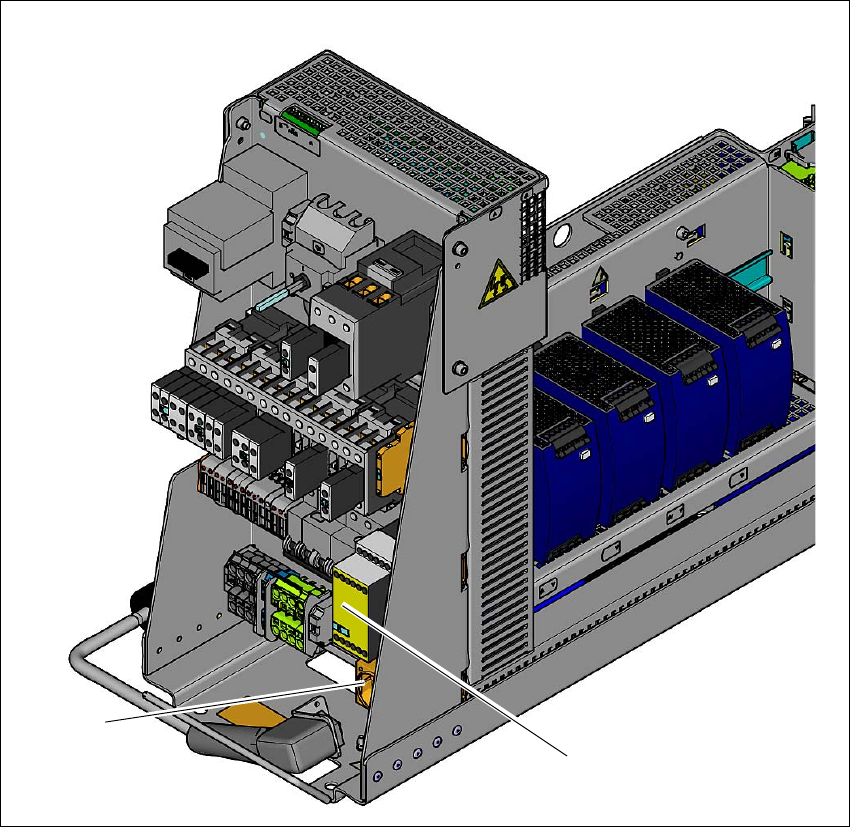

Fig. 2.6 - 8 Kontaktorsikkerhedskombinationens og servicestikdåsens placering
2
(1) Kontaktorsikkerhedskombination
(2) Servicestikdåse
(2)
(1)
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.6 Sikkerhedsanordninger Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
90
Kontaktorsikkerhedskombination K6 (pos. 1 på fig. 2.6 - 8, side 89) 2
Kontaktorsikkerhedskombinationen er anbragt i strømforsyningsmodulet. Den anvendes til at
overvåge NØDSTOP-kredsløb og beskyttelsesanordninger.
Tre betingelser skal være opfyldt for at aktivere kontaktorsikkerhedskombinationen:
– Signalet "Softwarefrigivelse" eller "Control ON" skal være genereret.
– NØDSTOP-sløjfen skal være lukket.
– Startknappen skal være aktiveret.
På forsiden af kontaktorsikkerhedskombinationen findes tre grønne LED-lamper til visning af
driftsstatus (se fig. 2.6 - 9
, side 91 )
– LED-lampen "Power" angiver, at der tilføres spænding.
– LED-lamperne "Channel 1" og "Channel 2" lyser, når der er blevet trykket på startknappen,
NØDSTOP-sløjfen er lukket og meldekredsen ikke signalerer fejlstatus.
Servicestikdåse (pos. 2 på fig. 2.6 - 8, side 89) 2
Servicestikdåsen er anbragt i strømforsyningsmodulet og sikret med afdækningen. Den kan kun
benyttes, når automaten har en 5-leder-forbindelse (L1, L2, L3, N og PE) til forsyningsnettet. Ved
en 4-leder-tilslutning - f.eks. uden N - kan stikdåsen ikke benyttes.
2
ADVARSEL
Sikkerhedsforskrifter vedrørende livsfarlige spændinger!
Overhold sikkerhedsforskrifterne vedr. livsfarlige spændinger, også når automaten
er slukket! (Se afsnit 2.1.3
fra side 46 og afsnit 2.6.3.3 fra side 87 .
