2 Drifts sikkerhed Betjeningsvejledning SIPLACE X-serie 2.6 Sikkerhedsanordninger Fra softwar eversion 706.1 SP1 Udgave 10/2014 DK 92 2.6.5.2 Meldekredsens opbygning Følgende af meldekredsens mo d uler forespørges enke l…
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 2.6 Sikkerhedsanordninger
91
2.6.5 NØDSTOP-sløjfer og meldekreds
2.6.5.1 NØDSTOP-sløjfernes opbygning
Følgende kontakter er seriekoblede og udgør NØDSTOP-sløjfen:
– Lukkekontakter til de fire beskyttelseskappekontakter
– Serviceklappernes lukkekontakter (mulighed for op til 4 serviceklapper som option)
– Lukkekontakter til de to NØDSTOP-trykknapper
– Lukkekontakter til de fire komponentvogne
– Kanaler til kontaktorsikkerhedskombinationen SKS K6
Ud over analysen af NØDSTOP-sløjfen ved SSK K6 kontrollerer softwaren også de overvågede
kontakters meldekontakter. Hvis alle kontakter er lukkede, sættes der ved hjælp af softwaren en
digital udgang af I-/O-Control Unit via CAN-bus og tilføres SSK K6.
2

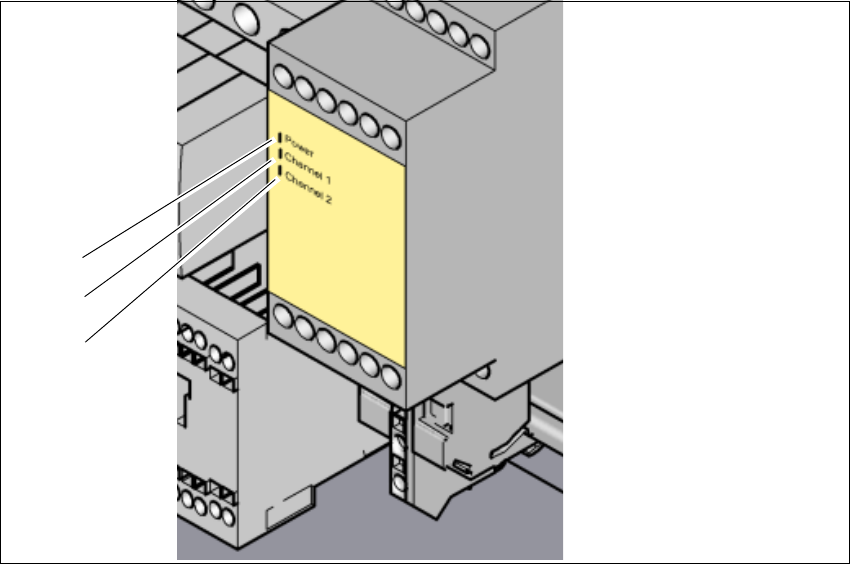

Fig. 2.6 - 9 Signal-LED på kontaktorsikkerhedskombinationen
(1) Net / Power
(2) Kanal 1 / Channel 1
(3) Kanal 2 / Channel 2
(1)
(2)
(3)
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.6 Sikkerhedsanordninger Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
92
2.6.5.2 Meldekredsens opbygning
Følgende af meldekredsens moduler forespørges enkeltvist:
– Beskyttelseskappernes beskyttelseskontakter
– Serviceklappernes lukkekontakter (mulighed for op til 4 serviceklapper som option)
– Komponentvognenes meldekontakter
– NØDSTOP-knapperne
Alle meldekontakter er lukket, når automaten er i driftsklar tilstand. Løftes f.eks. en beskyttelses-
kappe, åbner den pågældende meldekontakt. Ved hjælp af en digital indgang af I-/O-Control Unit
signaleres denne statusændring via CAN-bus til styrecomputeren. På brugergrænsefladen ses
den pågældende fejlmelding.
2.6.5.3 Funktionsbeskrivelse af NØDSTOP-sløjferne
Følgende betingelser skal være opfyldt for at starte og køre automaten:
– Alle komponentvogne skal være kørt hen og tilsluttet.
– Alle beskyttelseskapper skal være lukkede.
– Alle serviceklapper skal være lukkede (mulighed for op 4 serviceklapper som option).
– De to NØDSTOP-trykknapper skal være ude af indgreb.
– Det mindste driftstryk skal være nået.
– Softwarefrigivelse ("Control ON") skal være aktiveret, så "Start"-knappens startsignal kan
tænde SSK.
– 24V- stilles til rådighed af AC/DC-transducerens udgang til startknappen og kontaktorsikker-
hedsfunktionerne.
Hvis der nu trykkes på en af startknapperne, vil kontaktorsikkerhedskombinationen SSK K6 koble
og maskinen er driftsklar.
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 2.6 Sikkerhedsanordninger
93
2
Fig. 2.6 - 10 NØDSTOP-sløjfe
Start-knap trykket.
Nej
Nej
Ja
Nej
Nej
Ja
Ja
2
Aktiv
SSK
a
Nej
Spænding
Y-akse 0 V
X-akse 0 V
Stjerneakse 0 V
DP-akse 42 V-
Z-akse (C&P, TH) 42 V-
Z-akse (CPP) 0 V-
Aktiv
Printpladetransport Nej
Løftebord Nej
Printplade-klemning Nej
Breddeindstilling Nej
Tapesaks Nej
KomponentvognsfødningJa
a) SKS kontaktorsikkerhedskombination K3
Ja
Trykluft
min. 0,5 MPa
(5,0 bar)?
NØDSTOP-trykknap trykket
ind?
- Beskyttelseskappe og/eller
serviceklap åbnet/åbnede?
NØDSTOP-sløjfe
til komponentvogn afbrudt?
2
Aktiv
SSK
a
Ja
Spænding
Y-akse 260 V-
X-akse 260 V-
Stjerneakse 150 V-
DP-akse 42 V-
Z-akse (C&P, TH) 42 V-
Z-akse (CPP) 150 V-
Aktiv
Printplade-transport Ja
Løftebord Ja
Printplade-klemning Ja
Breddeindstilling Ja
Tapesaks Ja
KomponentvognsfødningJa
