2.7 Restspændinger og afladetider i automaten
Trykkes på NØDSTOP trykknappen eller stoppes automaten, reduceres mellemkredsspændin-
gerne 260 V- for portalakserne hhv. 150 V- for stjerneakserne til ufarlige restspændinger i løbet af
kort tid.
2
2

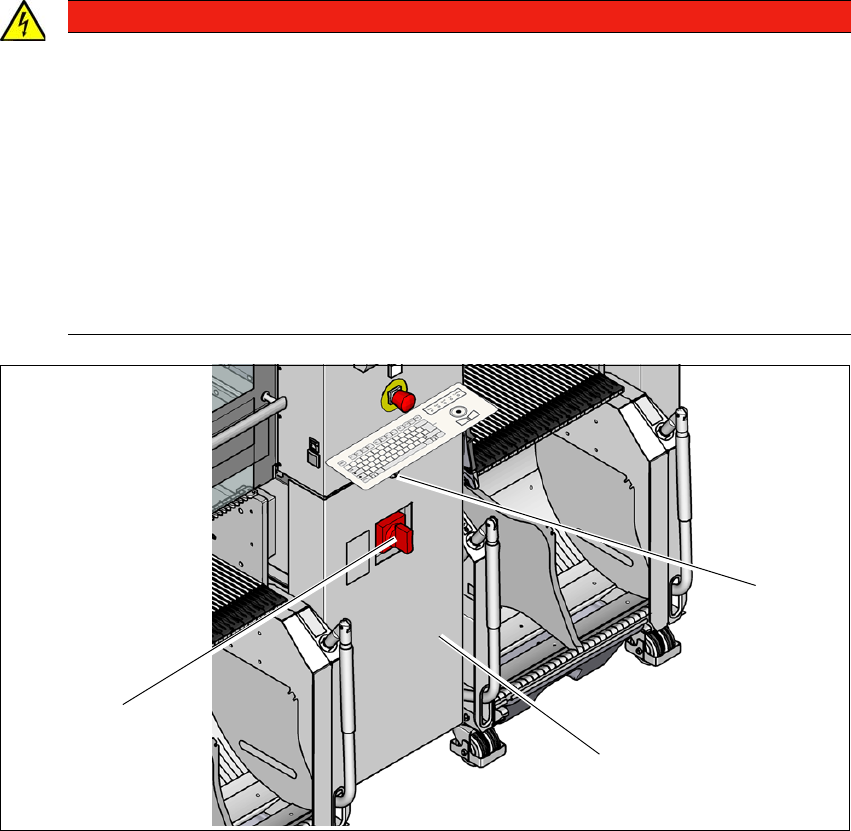

Fig. 2.7 - 1 Strømforsyningsmodul (eksempel SIPLACE X2 S / X3 S / X4 S)
(1) Hovedafbryder
(2) Strømforsyningsmodul bag ved afdækningen
(3) Lås med bolt i afdækningen
FARE
Spændingsfare!
Automaten forsynes med 3 x 200 V~, 3 x 208 V~, 3 x 220 V~, 3 x 230 V~, 3 x 380 V~,
3x400V~ resp. 3x415V~ ± 5%, 50/60Hz netspænding. Dele på dette anlæg fører
derfor livsfarlige spændinger - også selv om hovedafbryderen er slået fra.
En ukorrekt brug af automaten kan medføre død eller alvorlig kvæstelse samt væsentlig
materiel skade.
Følg derfor gældende ulykkesforebyggende bestemmelser samt DIN-forskrifter
(navnlig EN 60204, del 1 eller IEC 60204, del 1) og nationale forskrifter.
Kun kvalificeret/skolet personale må åbne afdækningerne til strømforsyningsmodu-
let.
(3)
(1)
(2)
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie
2.7 Restspændinger og afladetider i automaten Fra softwareversion 706.1 SP1 Udgave 10/2014 DK
96

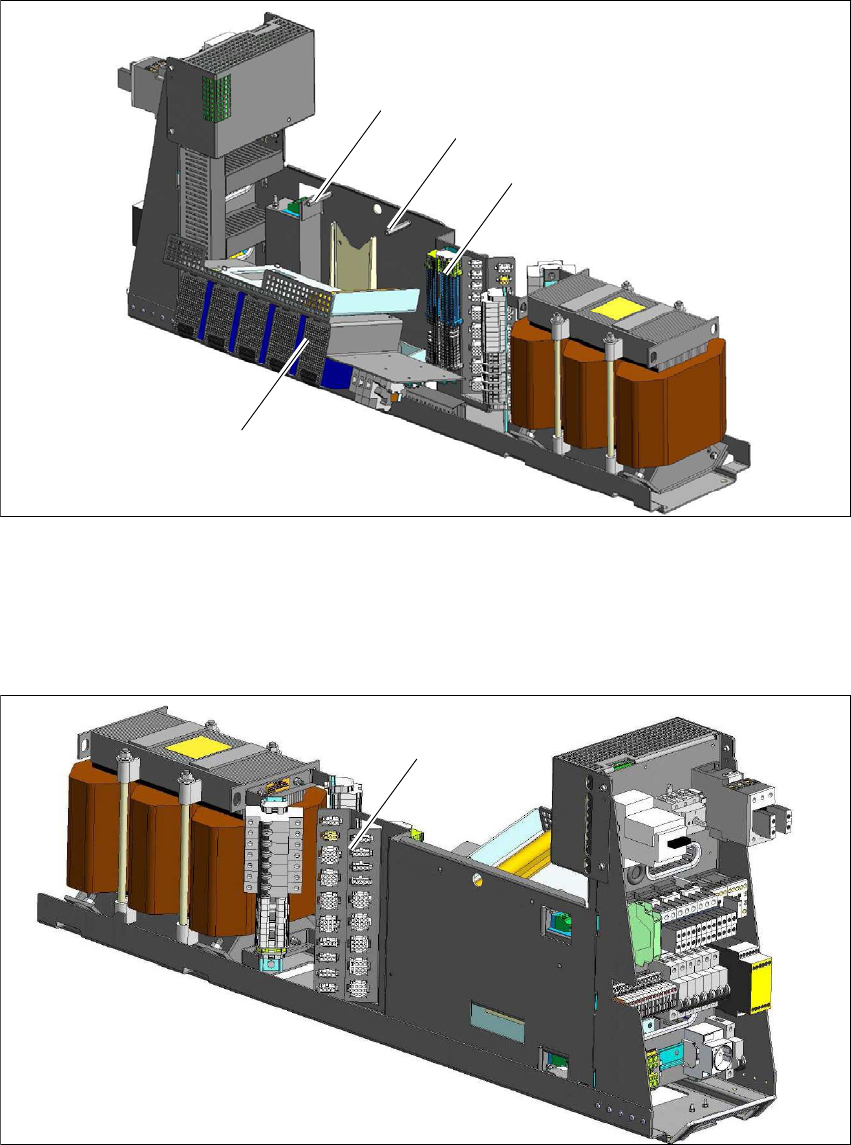

Fig. 2.7 - 2 Målested X200 ved strømforsyningsmodulet
(1) Fordelerklemblok X200
For at kunne nå klemlisten X200 skal fastgørelsesskruerne (2) på serviceåbningen (3) løsnes og
klappes nedad.
2
Fig. 2.7 - 3 Grænseflade-maskinkabeltræ ved strømforsyningsmodulet
(1) Grænseflade-maskinkabeltræ
(1)
(2)
(2)
(3)
(1)
Betjeningsvejledning SIPLACE X-serie 2 Driftssikkerhed
Fra softwareversion 706.1 SP1 Udgave 10/2014 DK 2.7 Restspændinger og afladetider i automaten
97
2.7.1 Restspændinger og afladetider når hovedafbryderen slås fra
2
2.7.2 Restspændinger og afladetider efter tryk på NØDSTOP-trykknappen
2
2
Målested ved
fordelerklemblokken X200
Spænding ved
normal drift
Restspænding
hovedafbryder - FRA,
eller netudfald
Afladningstider
X200 - 1.a 260 V- < 10 V- < 2s
X200 - 4.a 150 V- < 10 V- < 2s
X200 - 17.a 42 V- (permanent) < 10 V- < 2s
X200 - 17.a 42 V- (koblet) < 10 V- < 2s
X200-13.a 24 V- < 10 V- < 2s
Grænseflade-
maskinkabeltræ
Spænding ved
normal drift
Restspænding
hovedafbryder - FRA,
eller netudfald
Afladningstider
X21 - 1 260 V- < 10 V- < 2s
X31 - 1 150 V- < 10 V- < 2s
A8 (positiv tilslutning) 42 V- (permanent) < 10 V- < 2s
X18 - 7 42 V- (koblet) < 10 V- < 2s
X17 - 1 24 V- < 10 V- < 2s
Målested ved
fordelerklemblokken X200
Spænding ved
normal drift
Restspænding ved
NØDSTOP Afladningstider
X200 - 4.a 150 V- < 10 V- < 2s
X200-13.a 24 V- < 10 V- < 2s
Grænseflade-
maskinkabeltræ
Spænding ved
normal drift
Restspænding
hovedafbryder - FRA,
eller netudfald
Afladningstider
X21 - 1 260 V- < 10 V- < 2s
X31 - 1 150 V- < 10 V- < 2s
