第 一 章 、 程 式製作 流程 T R 7500 E 使用手冊 2 l 在建立 新程式 時須將 C AD 檔案 轉 檔 成為 T R 75 00 可以 使用 的 AOI 檔案 ( * . a o i) 。系統 目前 有兩個預 設 轉 檔程式 ，分別為 [ F A B M a s t e r] 及 [ D e f a u l t] 。若 原 始的 C AD 檔案 為 F A B M a s t er 程式 所轉出的 A SC 檔案 ( …
第一章、程式製作流程
TR7500E 使用手冊
1
第一章 、程式製作流程

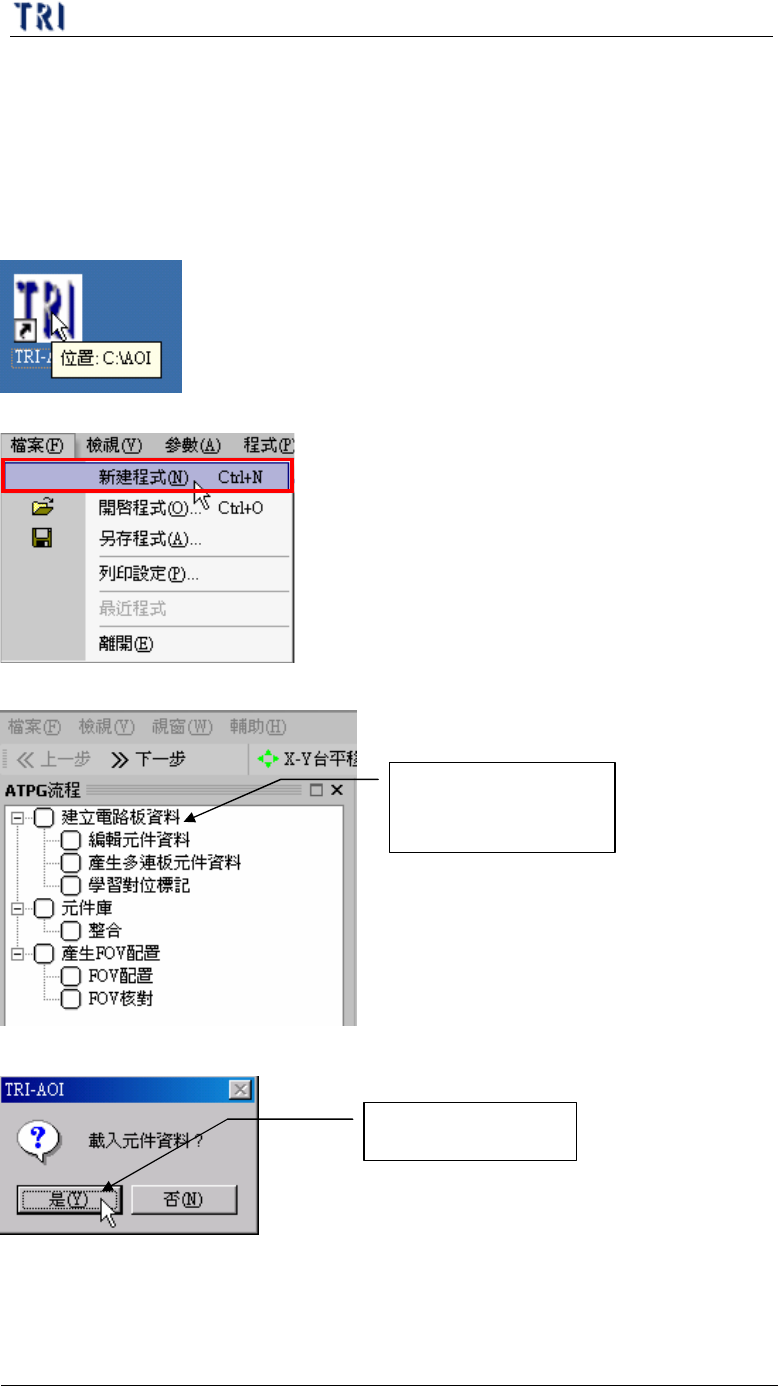

1. 開啟新程式並啟動 ATPG(自動檢測程式產生器)流程
(1) 對桌面捷徑雙擊滑鼠左鍵開啟 TR7500 主程式
(2) 按下[檔案/新建程式]來建立新程式
(3) 系統將進入 ATPG 流程畫面
(4) 按下[是]，載入元件資料
2. 產生元件資料檔
載入元件的資料檔
由上往下根據此步
驟以完成程式製作
第一章、程式製作流程
TR7500E 使用手冊
2
l 在建立新程式時須將 CAD 檔案轉檔成為 TR7500 可以使用的 AOI 檔案
(*.aoi)。系統目前有兩個預設轉檔程式，分別為[FABMaster]及[Default]。若
原始的 CAD 檔案為 FABMaster 程式所轉出的 ASC 檔案(parts.asc)，可以使
用[FabMaster]轉檔程式將 CAD 檔轉為 AOI 檔。若是其他類型的 CAD，則
使用者須先將其編輯為含有[元件名稱]、[X 方向座標]、[Y 方向座標]、[角
度]以及[元件形式]的文字檔，並使用[Default]程式將檔案轉成 AOI 檔。[元
件名稱]欄位的內容需為鍵盤上可以直接打出的文字、數字或符號。[元件形
式]欄位的內容需為鍵盤上可以直接打出的文字、數字或底線符號(“_”)。若
以上述以外之其他特殊符號命名則系統將無法正確顯示或儲存。

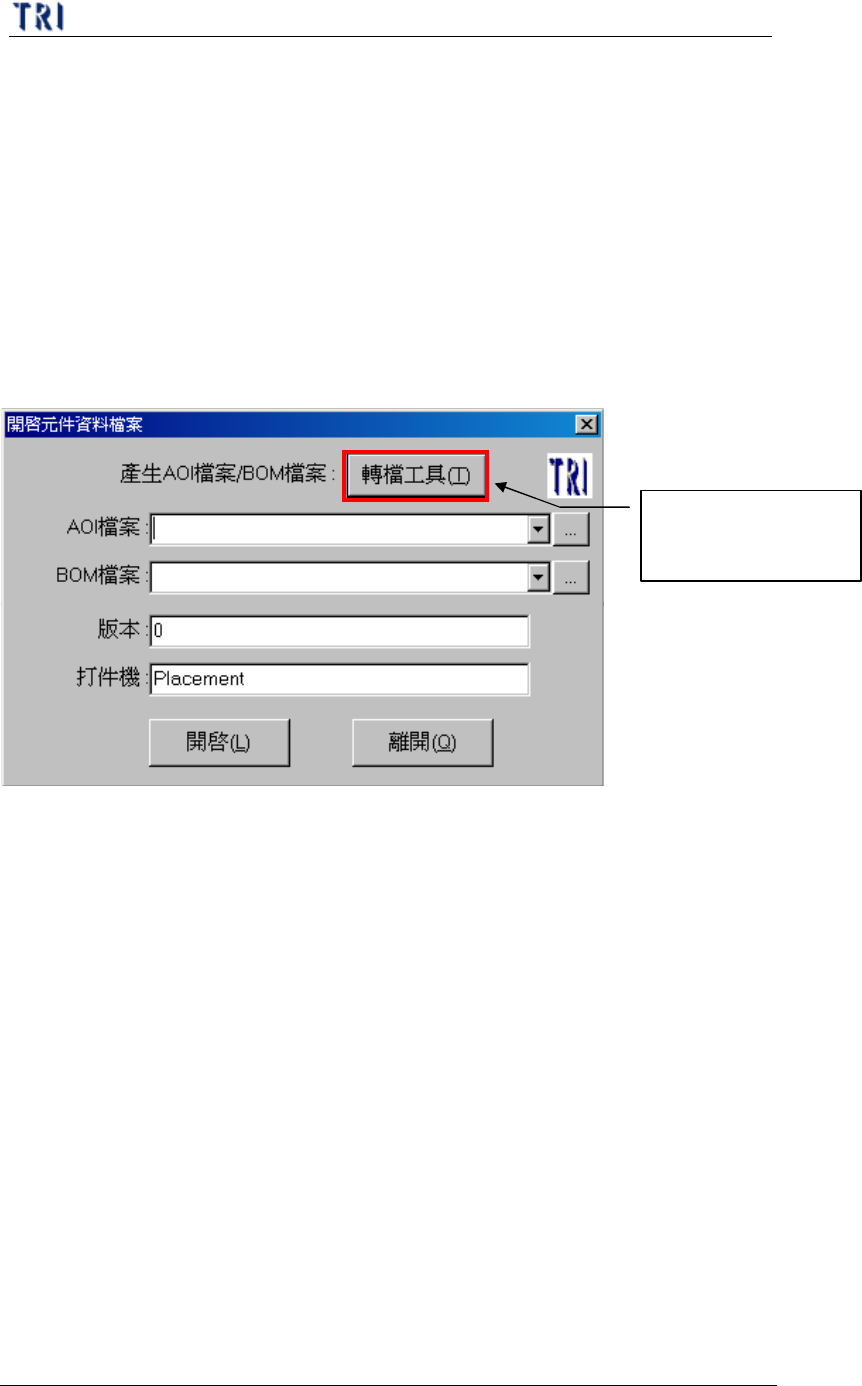

(1) 將 CAD 檔轉換成為 AOI 檔案
(2) 轉檔工具對話框
使用[轉檔工具]將
CAD 檔轉成 AOI 檔
第一章、程式製作流程
TR7500E 使用手冊
3

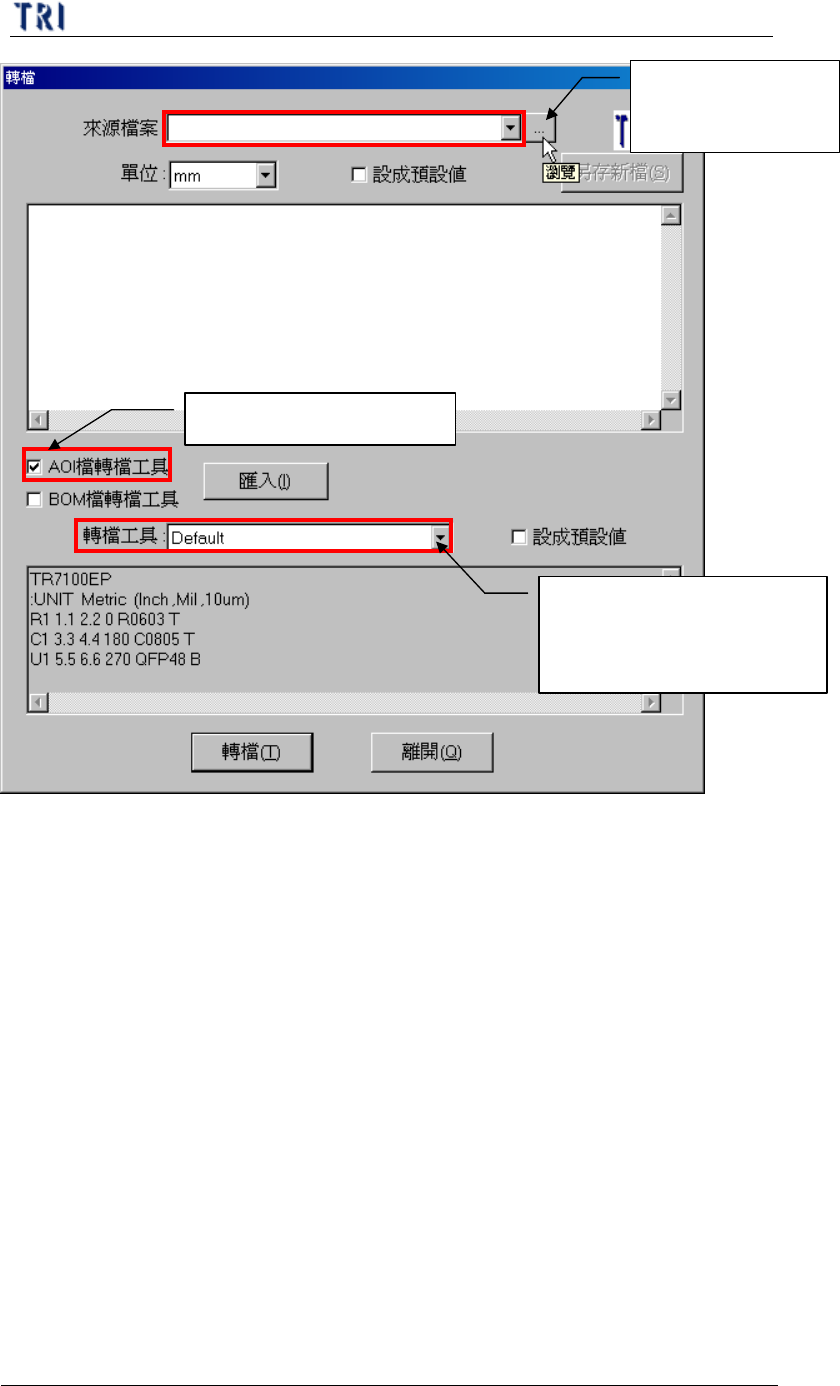

(3) 輸入來源檔案
按下此按鈕以瀏
覽來源檔案位置
勾選[AOI 檔案轉檔工具
]
選擇轉檔工具，系統預設
之轉檔工具有
[FABMaster]
及 [Default 兩種]
