第二章、主程式選單介紹
TR7500E 使用手冊
91
l 或在已經存在的資料列表中選擇欲更改的[角度]後，點選[角度]欄位中
其中一個角度值，則角度資料及可立即被修改。
第二章、主程式選單介紹
TR7500E 使用手冊
92
4.7.4. 建立新座標檔流程
步驟1. 選擇[CAD 檔案/新增]來開啟一個新檔。
步驟2. 使用[運動控制]功能或在影像中點選滑鼠右鍵來移動攝影機位置，使用[十
字工具]移動到希望的位置後，按下[CAD(0,0)]，設定原點位置。
步驟3. 在[名稱及類型設定]輸入元件資訊。
步驟4. 使用方塊工具或十字工具，移到元件中心位置。
步驟5. 勾選[應用]後，點選角度
步驟6. 點選[正/反面]
第二章、主程式選單介紹
TR7500E 使用手冊
93

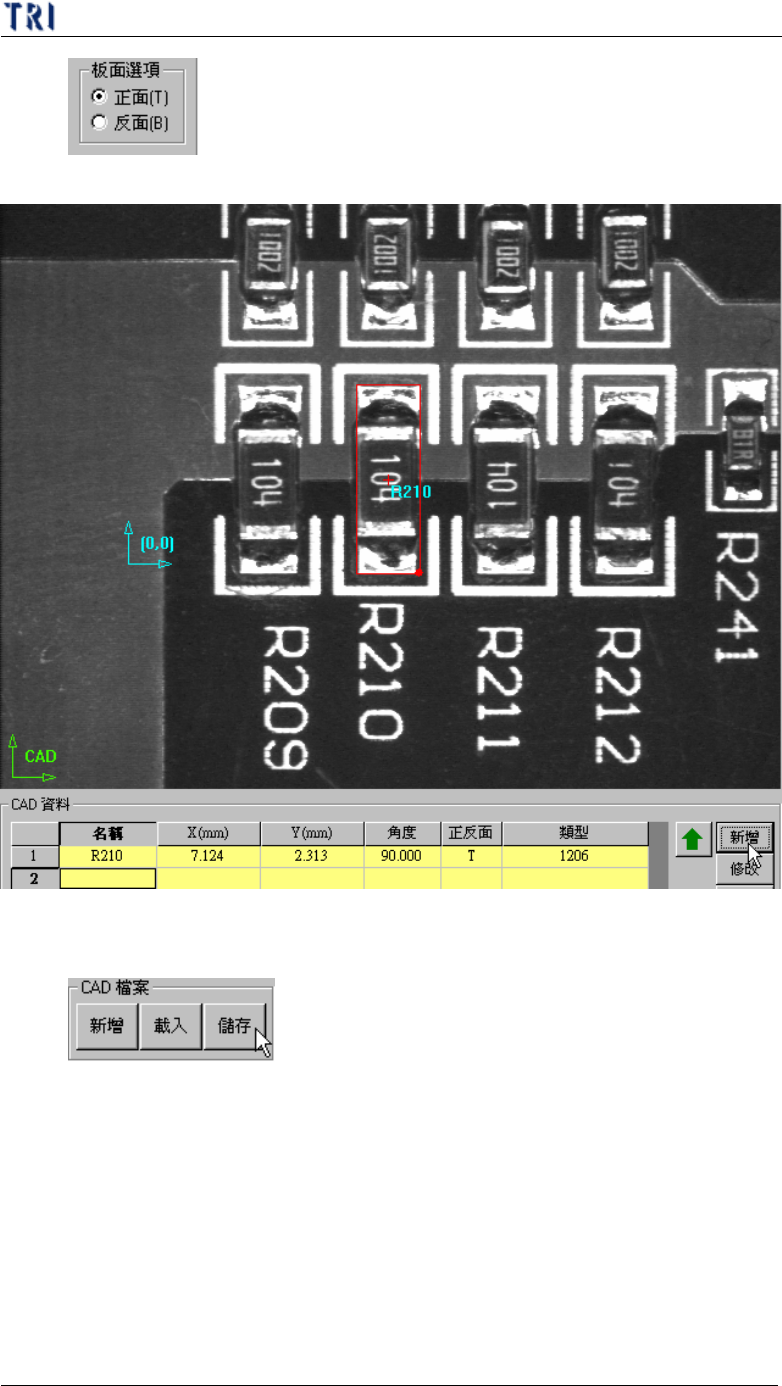

步驟7. 按下[CAD 資料/新增]，即可建立此顆元件的資料。
步驟8. 建立其他元件資料
步驟9. 完成所有元件資料後按下[CAD 檔案/儲存]，瀏覽位置後儲存。
