第二章、主程式選單介紹
TR7500E 使用手冊
94

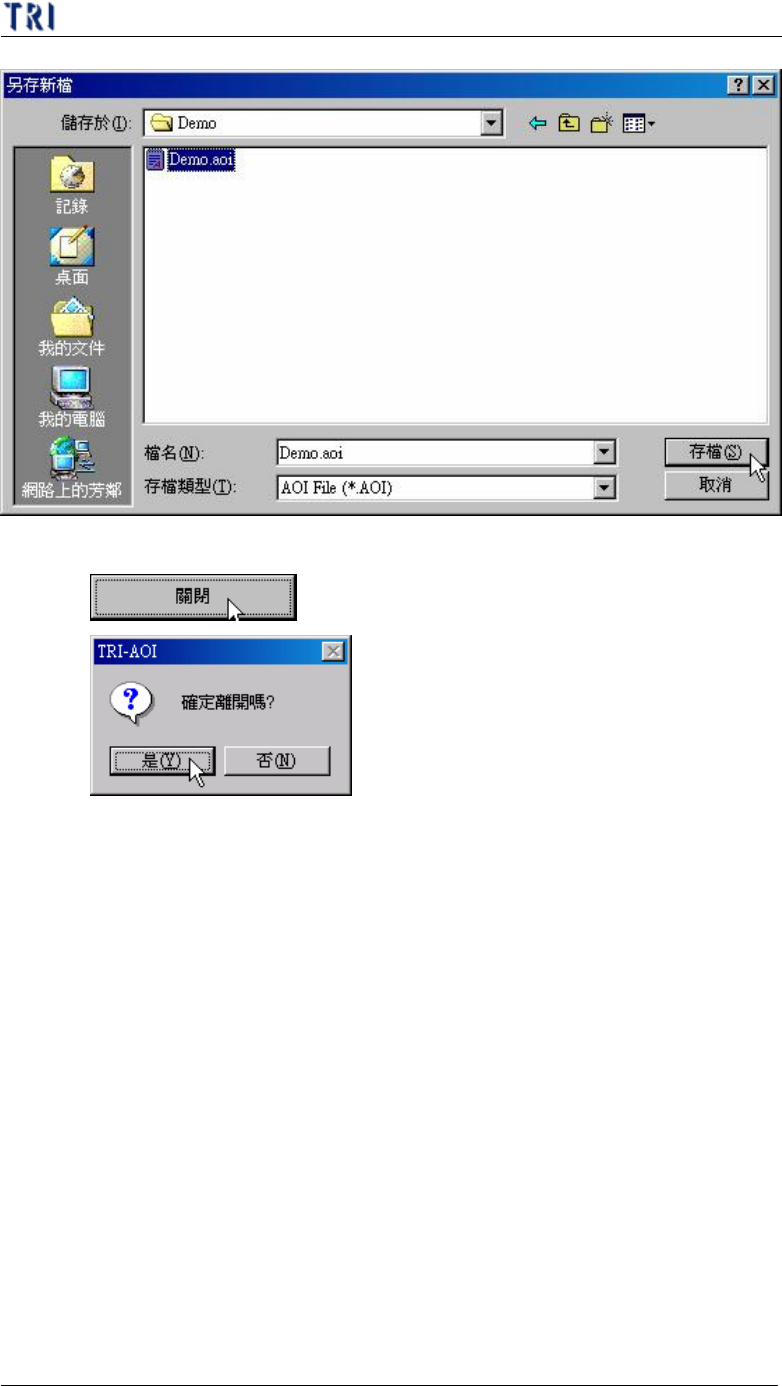

步驟10. 按下[關閉]，確定離開。
4.7.5. 載入已存在的 AOI 檔案
步驟1. 選擇[CAD 檔案/載入]來開啟舊檔。
步驟2. 設定原點。在[CAD 資料]列表中點選一目標元件，並移動工具至元件中心
位置，接著點選[CAD 原點設定/元件對應產生]後，按下[CAD(0,0)]按鈕。
第二章、主程式選單介紹
TR7500E 使用手冊
95
步驟3. 依 4.7.4. 之流程繼續新增其他元件座標後儲存 AOI 檔案。
4.7.6. 專案內增加元件(Add Component in Pre.)
l 可使用本功能來增加新元件至一個已經存在的專案中。
l 新增元件步驟
1. 使用方塊工
具選取元件
3. 點選[元件對應產生]
後按下[CAD(0,0)]
2. 點選對應的
資料列表
第二章、主程式選單介紹
TR7500E 使用手冊
96
步驟1. 按下[程式(Program)/無 CAD 資料(Non CAD)/專案內增加元件(Add
Component in Pre.)]按鈕，進入增加元件視窗如下。
步驟2. 將鏡頭移動到 1 號板上欲增的加元件上方後，使用選取工具找到元件中心
位置。
步驟3. 輸入元件名稱及類型。
步驟4. 選擇元件角度。
步驟5. 按下[新增]按鈕，系統會將新增元件資訊列在[CAD 資料]欄位中。
步驟6. 在 1 號板上新增其他元件。
步驟7. 按下[關閉]按鈕離開。
步驟8. 按下[程式/Train 教導]或[Train ]按鈕，進入學習視窗。
步驟9. 使用[匯入(Merge) ]按鈕將新增的元件資料庫匯入。詳細說請見第
四章 6.8. 節。
Step2
Step3
Step4
Step5
Step7
