第二章、主程式選單介紹
TR7500E 使用手冊
96

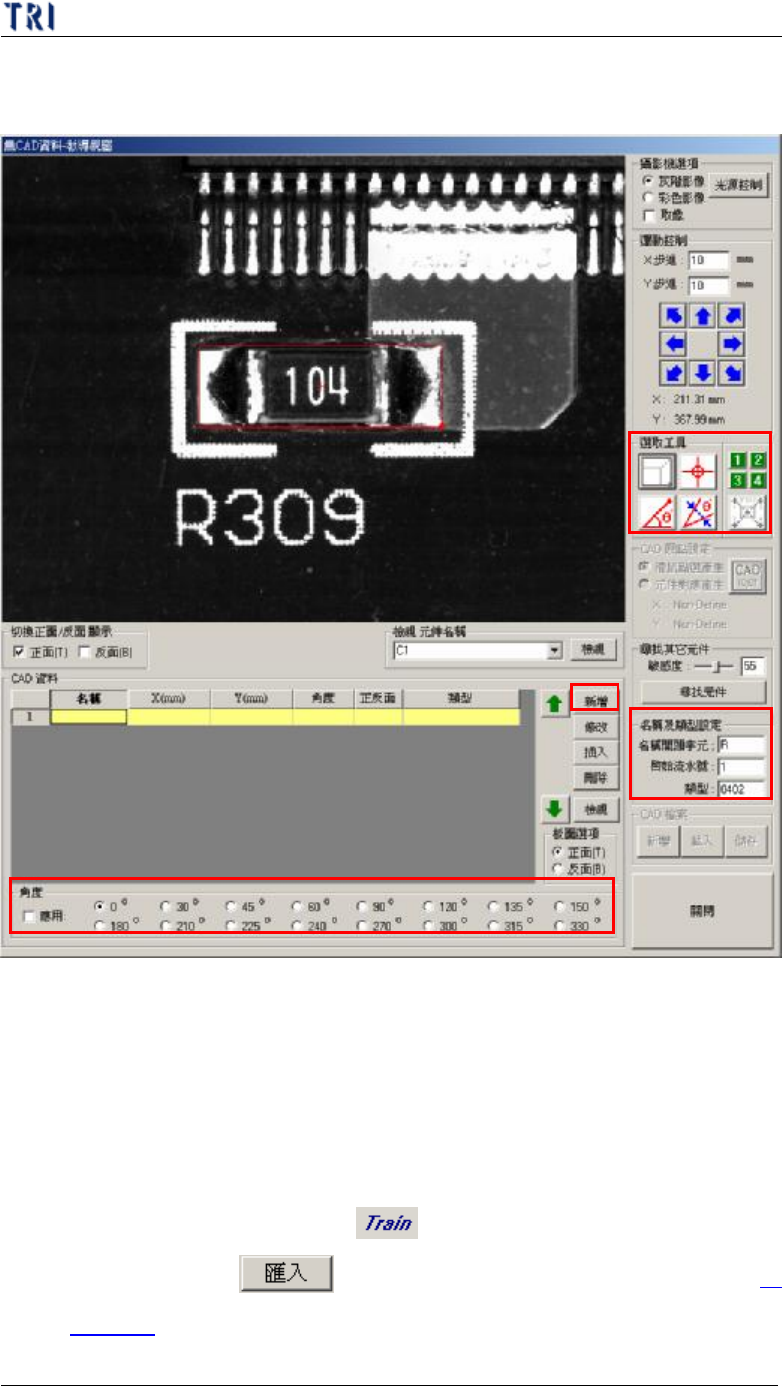

步驟1. 按下[程式(Program)/無 CAD 資料(Non CAD)/專案內增加元件(Add
Component in Pre.)]按鈕，進入增加元件視窗如下。
步驟2. 將鏡頭移動到 1 號板上欲增的加元件上方後，使用選取工具找到元件中心
位置。
步驟3. 輸入元件名稱及類型。
步驟4. 選擇元件角度。
步驟5. 按下[新增]按鈕，系統會將新增元件資訊列在[CAD 資料]欄位中。
步驟6. 在 1 號板上新增其他元件。
步驟7. 按下[關閉]按鈕離開。
步驟8. 按下[程式/Train 教導]或[Train ]按鈕，進入學習視窗。
步驟9. 使用[匯入(Merge) ]按鈕將新增的元件資料庫匯入。詳細說請見第
四章 6.8. 節。
Step2
Step3
Step4
Step5
Step7
第二章、主程式選單介紹
TR7500E 使用手冊
97
步驟10. 按下[工具(Utilities)/FOV 取像(Capture FOV Images)]，重新擷取 FOV 影
像即可。

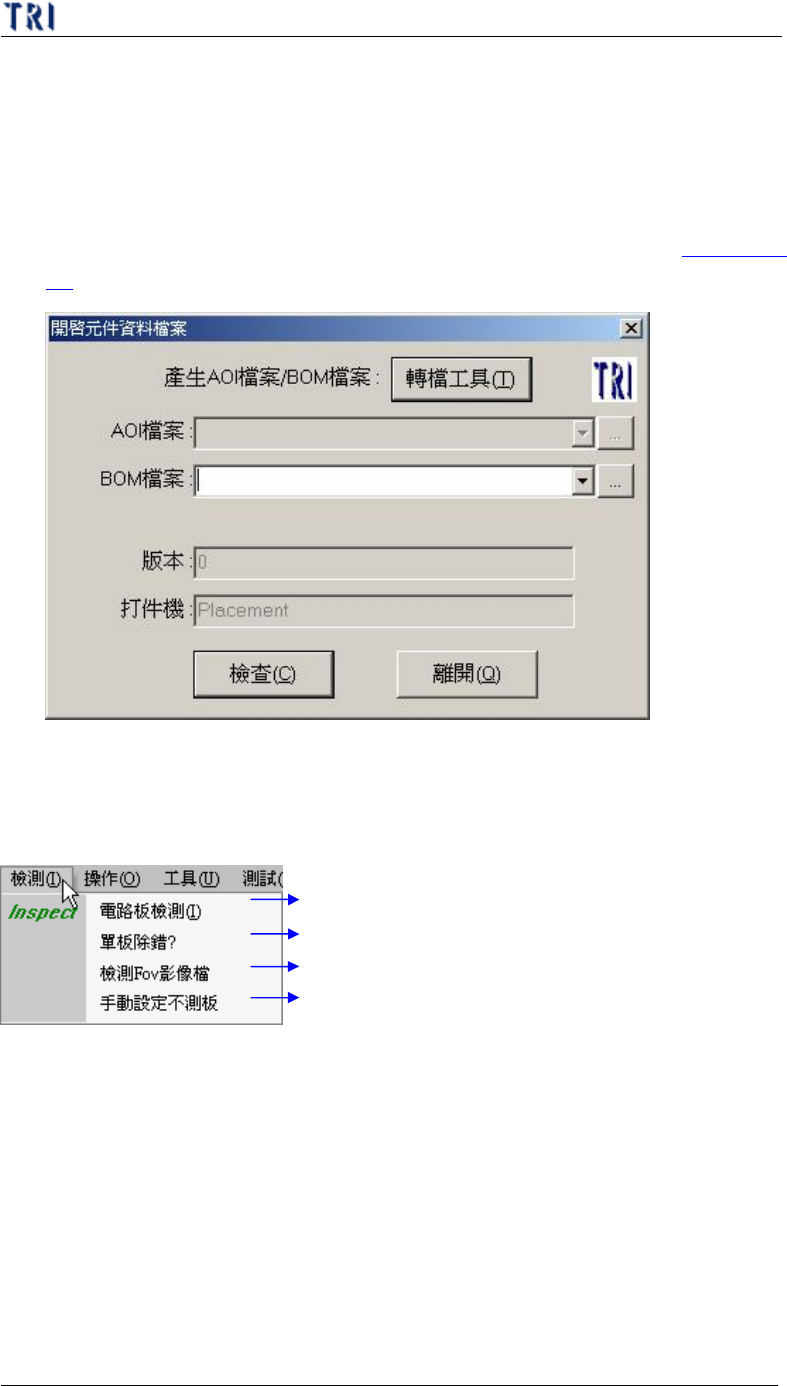

4.8. BOM 檢查
l 本功能可以將產品的材料表(BOM)匯入一個已經完成的程式，系統會將沒有
列在材料表中的元件設定為不測(Untest)。BOM檔案的格式請參閱第三章1.1.
(3)。
5. 檢測(Inspection)
檢測整片板子
只檢測單板
檢測儲存的 FOV 影像
指定不需檢的單板
5.1. 電路板檢測(Inspect Panel)
l 以標準程序開始檢測電路板
5.2. 單板除錯(Debug for Single Board Set)
l 開始檢測但僅檢顯示出單板之檢測結果，可以加速程式微調時間。
5.3. 檢測 FOV 影像(Inspect FOV Images)
l 檢測儲存在硬碟中的 FOV 影像

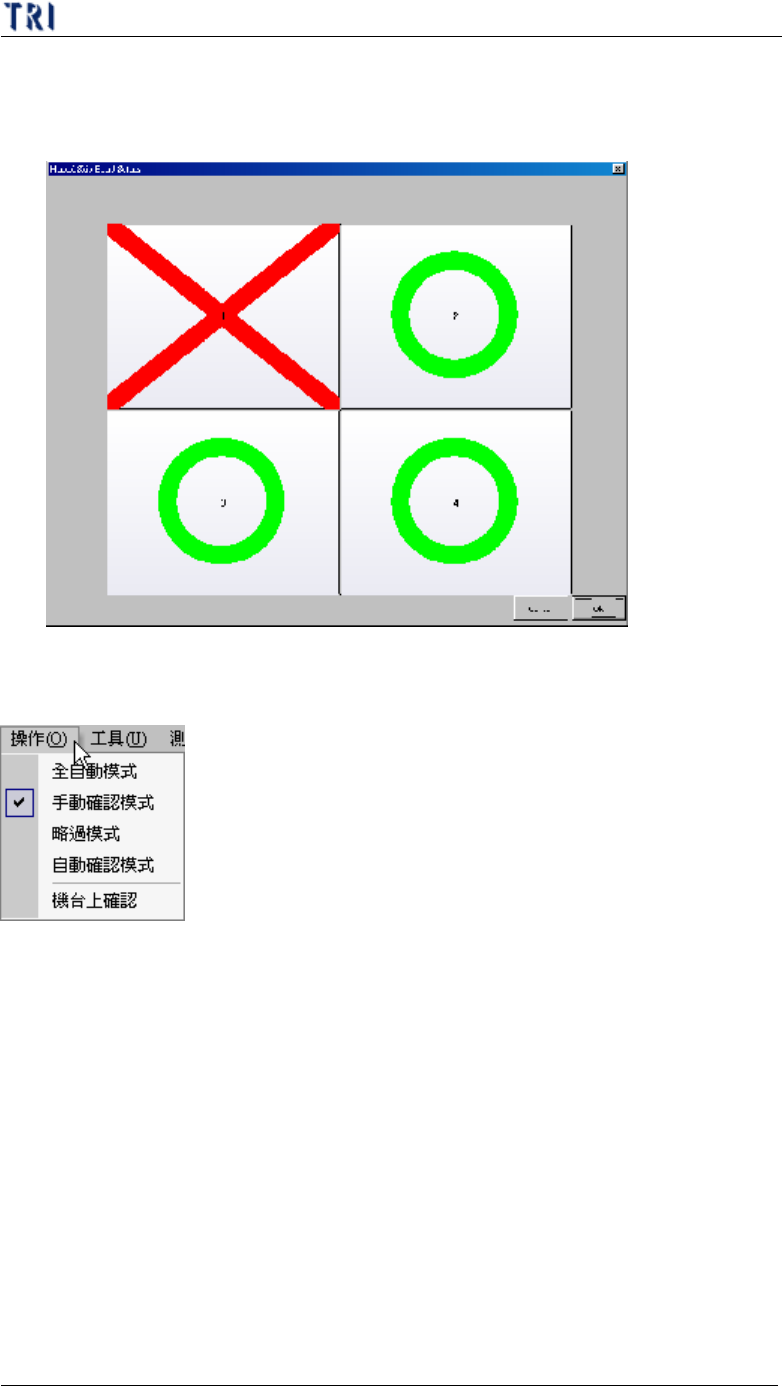

5.4. 手動設定不測板(Manual Skip Board Setting)
l 可使用此功能指定某片單板略過不檢測，設定完成後系統會計算最佳路徑進
第二章、主程式選單介紹
TR7500E 使用手冊
98
行檢測。
l 如下圖所示，直接在圖示上點選所代表的板子，顯示綠色[O]表示要檢測，
紅色[X]表示不檢測。完成後按下[OK]即可。
6. 操作(Operation)
6.1. 全自動模式(Auto Mode)
l 檢測後直接將結果輸出，並接著進行下一片電路板檢測。
6.2. 手動確認模式(Confirm-Pass Mode)
l 檢測後畫面停留在結果顯示畫面，需 經 人員確認電路板為通過或瑕疵板後才
進行下一片電路板檢測。
6.3. 略過模式(ByPass Mode)
l 檢測結果一率輸出為「Pass」
6.4. 自動確認模式(Auto-Confirm Mode)
l 檢測後將直接將結果輸出，並接著進行下一片電路板檢測，且電路板瑕疵點
