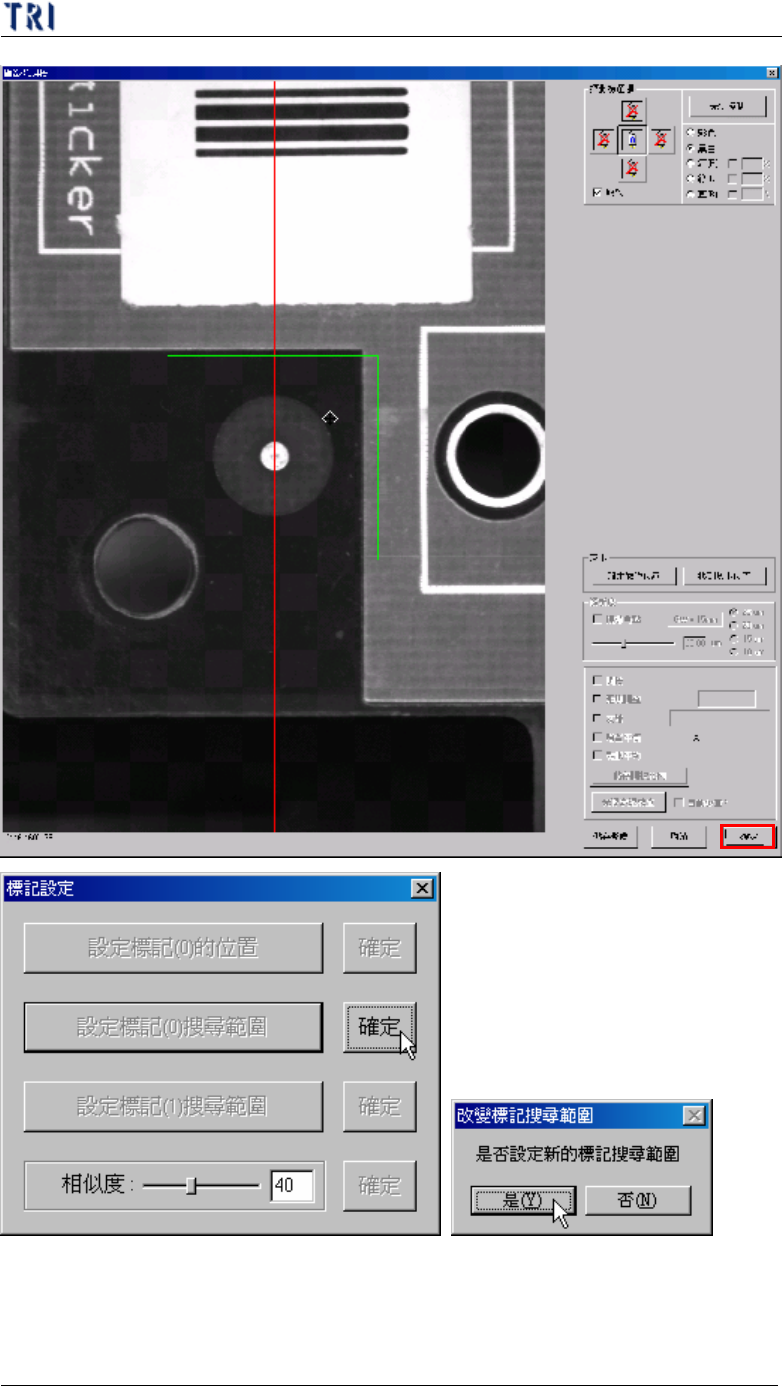

l 設定標記(1)搜尋範圍 – 調整影像畫面中的綠色方塊，使之合乎想要的搜尋
範圍，接著按下[確定]按鈕，即可完成設定。
第二章、主程式選單介紹
TR7500E 使用手冊
106
l 敏感度 – 設定定位標記的敏感度，若設定為 40 分，表示在搜尋範圍內找到
與標準影像進行影像比對後，分數超過 40 分的物件即認為其為對位標記。
7.6. 重置 X Y Table(Reset X Y Table)
l 按下此按鈕可將 Camera 移動至 Table 的原點位置(右上角)。
7.7. 取出電路板(Unload Panel)
l 按下此按鈕可將電路板送至出板端
7.8. 電路板定位測試(Panel Standby Test)

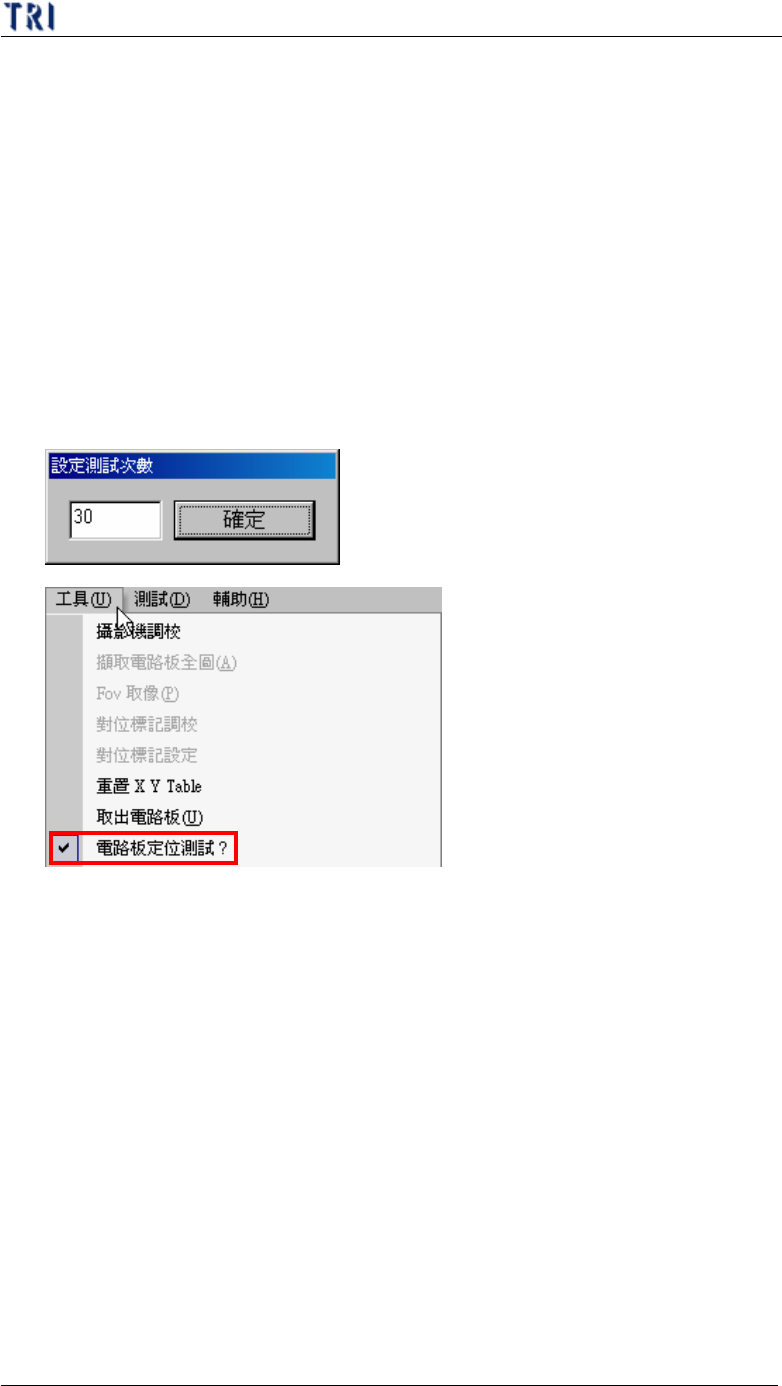

l 勾選此按鈕後可以設定電路板不出板檢測次數。再按一次選項可以取消。
7.9. 線上元件分析(Inline Component Analysis)
l 使用此功能可以自動收集元件檢測的資訊，並可以直接在 AOI 機器上查看
結果。
第二章、主程式選單介紹
TR7500E 使用手冊
107
7.9.1. 啟動 Cpk 資料收集(Enable Cpk Data Collection)
l 勾選表示啟動線上元件分析，系統會出現設定視窗。
n X-Shift、Y-shift、Theta 分別代表各元件的水平位移、垂直位移、偏移
角度。
n 高、低–位於此範圍內的檢測結果才列入 Cpk 計算。
n USL–計算 Cpk公式所需的規格上限
n LSL–計算 Cpk 公式所需的規格下限
n CpkSpec–可自訂所計算出的 Cpk 容許值，高於此值可視為正常，低於
