第二章、主程式選單介紹
TR7500E 使用手冊
107

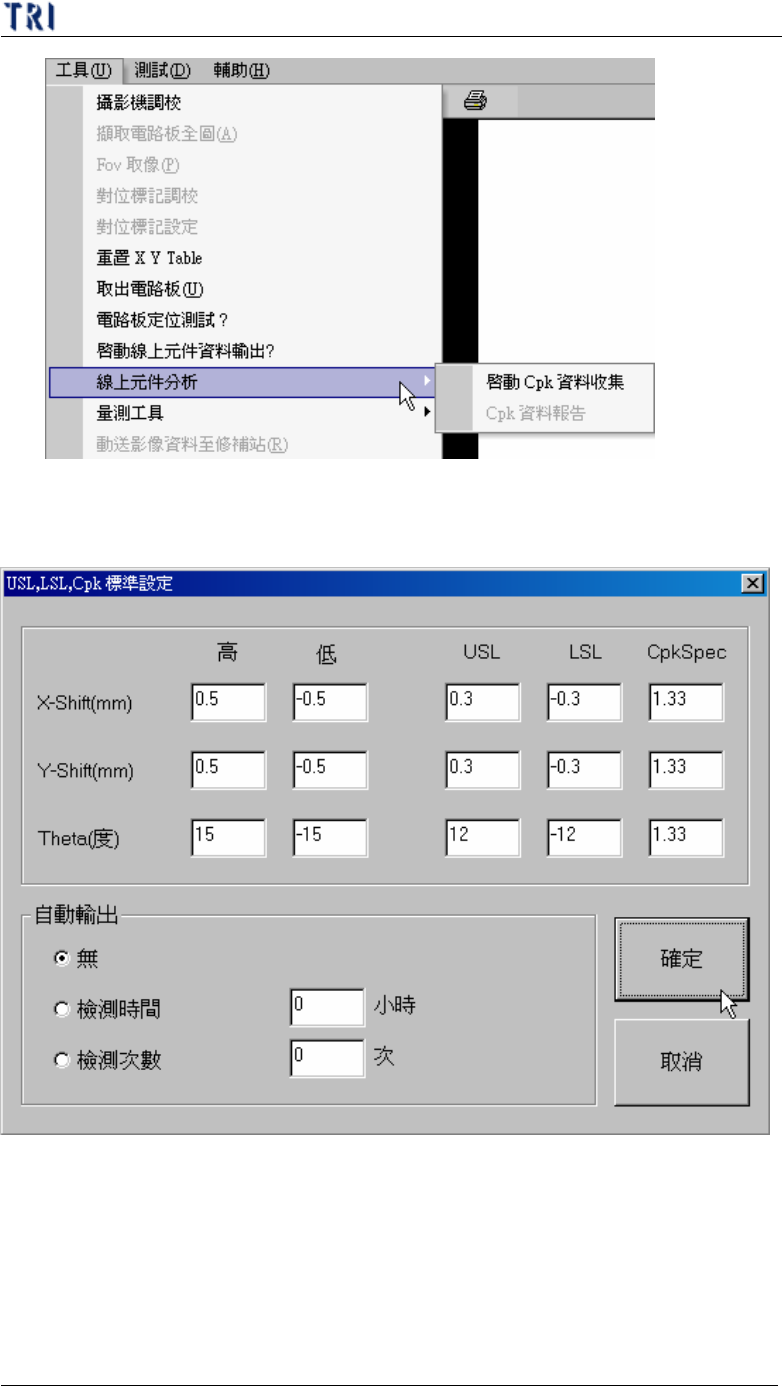

7.9.1. 啟動 Cpk 資料收集(Enable Cpk Data Collection)
l 勾選表示啟動線上元件分析，系統會出現設定視窗。
n X-Shift、Y-shift、Theta 分別代表各元件的水平位移、垂直位移、偏移
角度。
n 高、低–位於此範圍內的檢測結果才列入 Cpk 計算。
n USL–計算 Cpk公式所需的規格上限
n LSL–計算 Cpk 公式所需的規格下限
n CpkSpec–可自訂所計算出的 Cpk 容許值，高於此值可視為正常，低於
第二章、主程式選單介紹
TR7500E 使用手冊
108
此值視為異常。
n 無–不自動輸出
n 檢測時間–依照檢測時間自動輸出(單位：小時)
n 檢測次數–依照檢測次數自動輸出

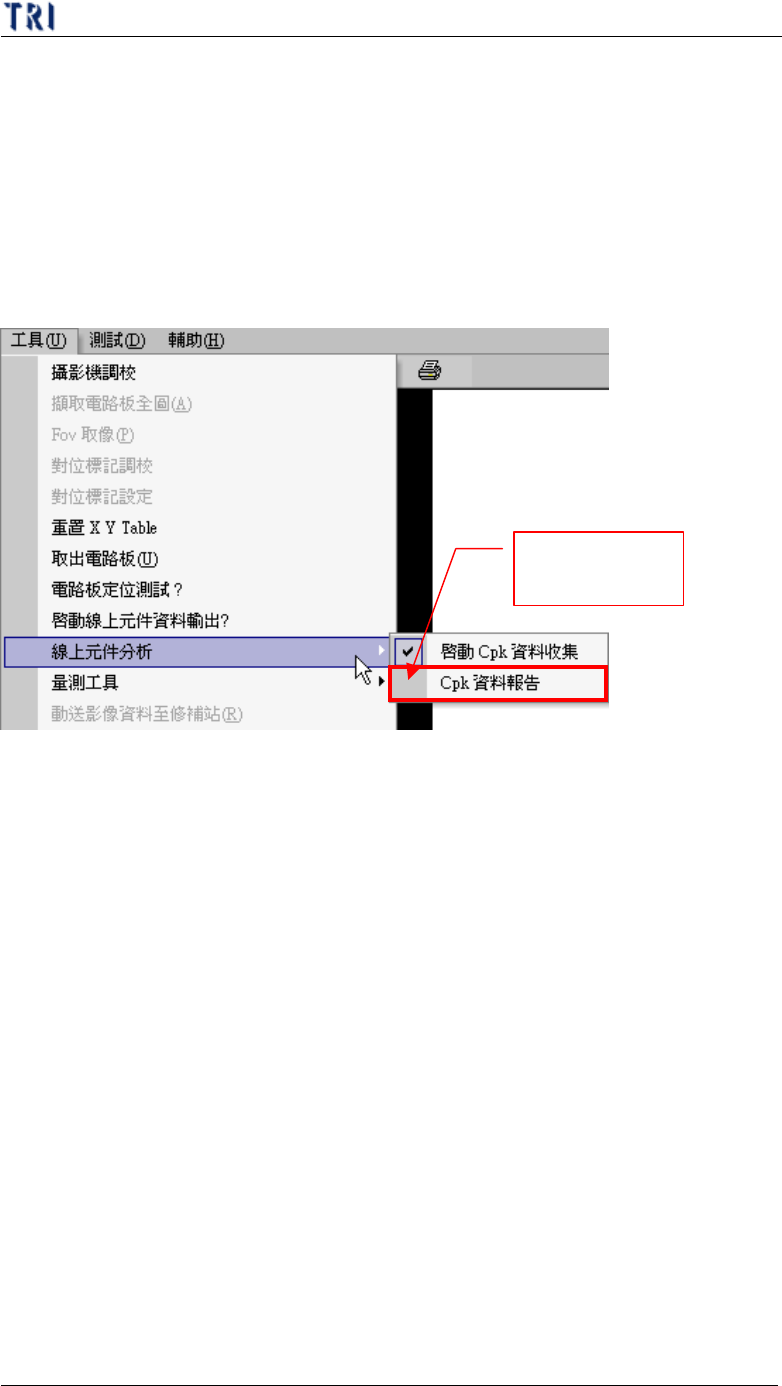

7.9.2. Cpk 資料報告(Cpk Data Report)
l 有勾選[Cpk 資料收集]，此按鈕才會作用。按下次按鈕可以檢視先前收集的
[Cpk資料報告]。
此欄位變成可
以點選

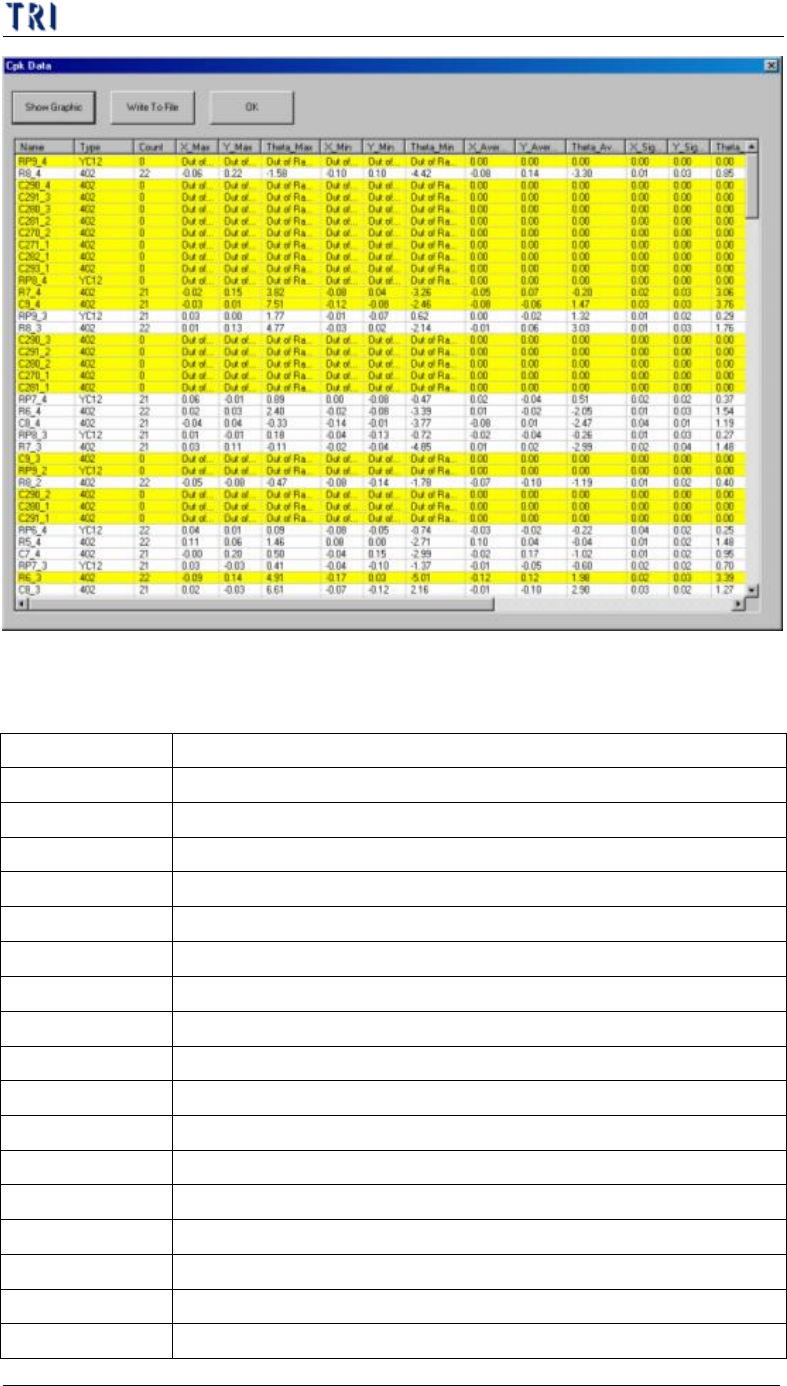

l Cpk資料報告格式
第二章、主程式選單介紹
TR7500E 使用手冊
109
n 點選各欄位可依數值大小重新排序
n 亮黃色代表結果異常(低於 CpkSpc)。
n 各欄位說明如下
Name 受測元件名稱
Type 受測元件型態
Count 列入計算的檢測次數
X_Max X 偏移最大值（單位：mm）
Y_Max Y 偏移最大值（單位：mm）
Theta_Max Theta 偏轉角度最大值（單位：mm）
X_Min X 偏移最小值（單位：mm）
Y_Min Y 偏移最小值（單位：mm）
Theta_Min Theta 偏轉角度最小值（單位：mm）
X_Average X 偏移平均值
Y_Average Y 偏移平均值
Theta_Average Theta 偏轉角度平均值
X_Sigma X 偏移的標準差
Y_Sigma Y 偏移的標準差
Theta_Sigma Theta 偏轉角度的標準差
X_CpkSpec 判斷 X_Cpk 合格與否的臨界值
X_Cpk X 偏移的 Cpk 值
Y_CpkSpec 判斷 Y_Cpk 合格與否的臨界值
