第 二 章、主 程 式 選 單介紹 T R 7500 E 使用手冊 1 10 Y _ C pk Y 偏 移 的 C pk 值 T h e t a _ C p k S p ec 判斷 T h e t a _ C pk 合 格 與 否 的 臨界 值 T h e t a _ C pk T h e ta 偏 轉 角度 的 C pk 值 Mi ss i ng 缺 件數目 X _ P os iti on C AD 上的 X 座 標 ＋ X 偏 移平…
第二章、主程式選單介紹
TR7500E 使用手冊
109
n 點選各欄位可依數值大小重新排序
n 亮黃色代表結果異常(低於 CpkSpc)。
n 各欄位說明如下
Name 受測元件名稱
Type 受測元件型態
Count 列入計算的檢測次數
X_Max X 偏移最大值（單位：mm）
Y_Max Y 偏移最大值（單位：mm）
Theta_Max Theta 偏轉角度最大值（單位：mm）
X_Min X 偏移最小值（單位：mm）
Y_Min Y 偏移最小值（單位：mm）
Theta_Min Theta 偏轉角度最小值（單位：mm）
X_Average X 偏移平均值
Y_Average Y 偏移平均值
Theta_Average Theta 偏轉角度平均值
X_Sigma X 偏移的標準差
Y_Sigma Y 偏移的標準差
Theta_Sigma Theta 偏轉角度的標準差
X_CpkSpec 判斷 X_Cpk 合格與否的臨界值
X_Cpk X 偏移的 Cpk 值
Y_CpkSpec 判斷 Y_Cpk 合格與否的臨界值
第二章、主程式選單介紹
TR7500E 使用手冊
110
Y_Cpk Y 偏移的 Cpk 值
Theta_CpkSpec 判斷 Theta_Cpk 合格與否的臨界值
Theta_Cpk Theta 偏轉角度的 Cpk 值
Missing 缺件數目
X_Position CAD 上的 X 座標＋X 偏移平均值後所得的 X 座標
Y_Position CAD 上的 Y 座標＋Y 偏移平均值後所得的 Y 座標
Status 若有 Missing 或 Cpk＜CpkSpec 則為 NG，並以亮黃色表示
若正常顯示為 OK
n Show Graphic – 針對所點選的元件繪製時間序列圖。
Ø 可分別切換顯示各元件 X、Y、Theta 個別偏移量的曲線圖
Ø 橫軸代表檢測次數，縱軸代表偏移量（X、Y 單位為 mm，Theta 單
位為度）
Ø 圖中紅色直線代表平均值
n Write To File – 將原始資料以文字檔輸出，共有三種格式可以輸出系統
會分次詢問，使用者可針對需要的原始檔輸出即可。
n OK – 關閉此視窗。
7.9.3. 計算公式如下
l
檢測次數
總偏移量
平均值 =)(Average
第二章、主程式選單介紹
TR7500E 使用手冊
111
l
)1(
)(
)(
2
−
−Σ
=
檢測次數
平均值偏移值
標準差Sigma
l
−−
=
Sigma
LSLAverage
Sigma
AverageUSL
MinCpk
3
)(
,
3
)(
l USL 以及 LSL 分別為規格上下限，可在檢測模式啟動時輸入

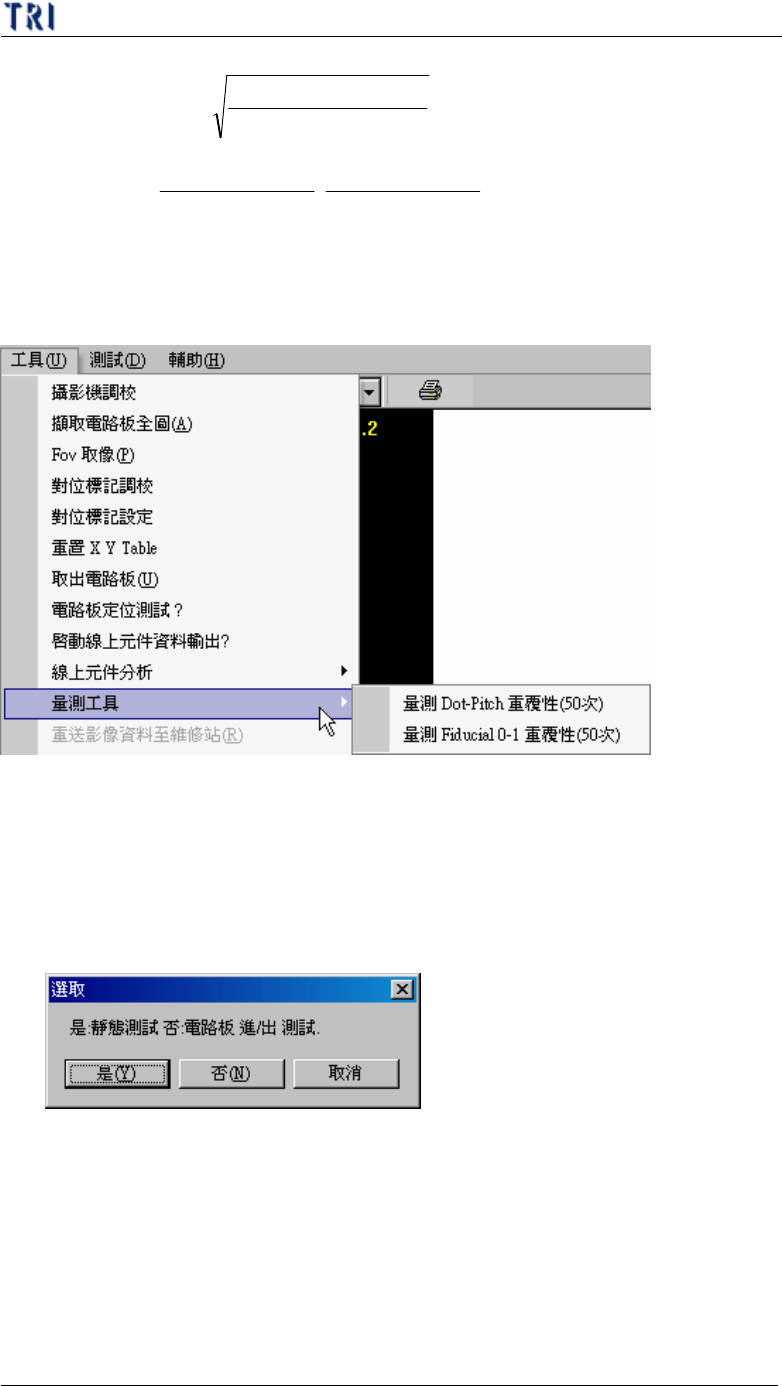

7.10. 量測工具(Gauge Tool)
7.10.1. 量測 Fiducial 0-1 重複性(50 次)
l 系統重複量測兩對位標記的距離 50 次，並將結果儲存在[C:\AOI]資料夾中，
第一組 50 次的量測結果檔名為[fireport1.txt]，若 再進行多次量測則檔名依序
會存為[fireport2.txt]、[fireport3.txt]…。進行量測前需選擇選擇電路板出板或
不出板來進行量測。
7.11. 重送影像資料至維修站(Resend Image Data for Repair)
l 只有在[參數/使用者模式/連接維修站]打勾時，此按鈕才有作用。按下此按
鈕可以將維修站需要的影像資料(包含*dir.1、*.win、*.img、*.bmp)再傳送一
次到維修站電腦中，路徑為使用者在[參數/使用者模式/電路板/維修站]中所
設定的路徑。
l 傳送成功出現以下訊息，請按[確定]。
