第二章、主程式選單介紹
TR7500E 使用手冊
114
值，假設原始的參數為 60，且在此處設定為 ，則修
改後的參數會變成 65。若欄位中輸入的數字為 0，則表示選擇的參
數要回復到原本的設定值。相對屬性所修改的值如下：
Ø Missing, Missing_Polarity, Lead – Score
Ø Void, Lead Void – Bright Ratio
Ø Solder – Bridge Ratio
(2) Delete – 刪除檢測框
(3) Test – 設定為測試
(4) Train – 學習檢測框
(5) Untest – 設定為不測
(6) Untrain – 設定為未學習
n OK – 按下本按鈕後，系統會根據上述點選的內容進行動作。
n Cancel – 按下本按鈕，表示不作改變並將本視窗關閉。

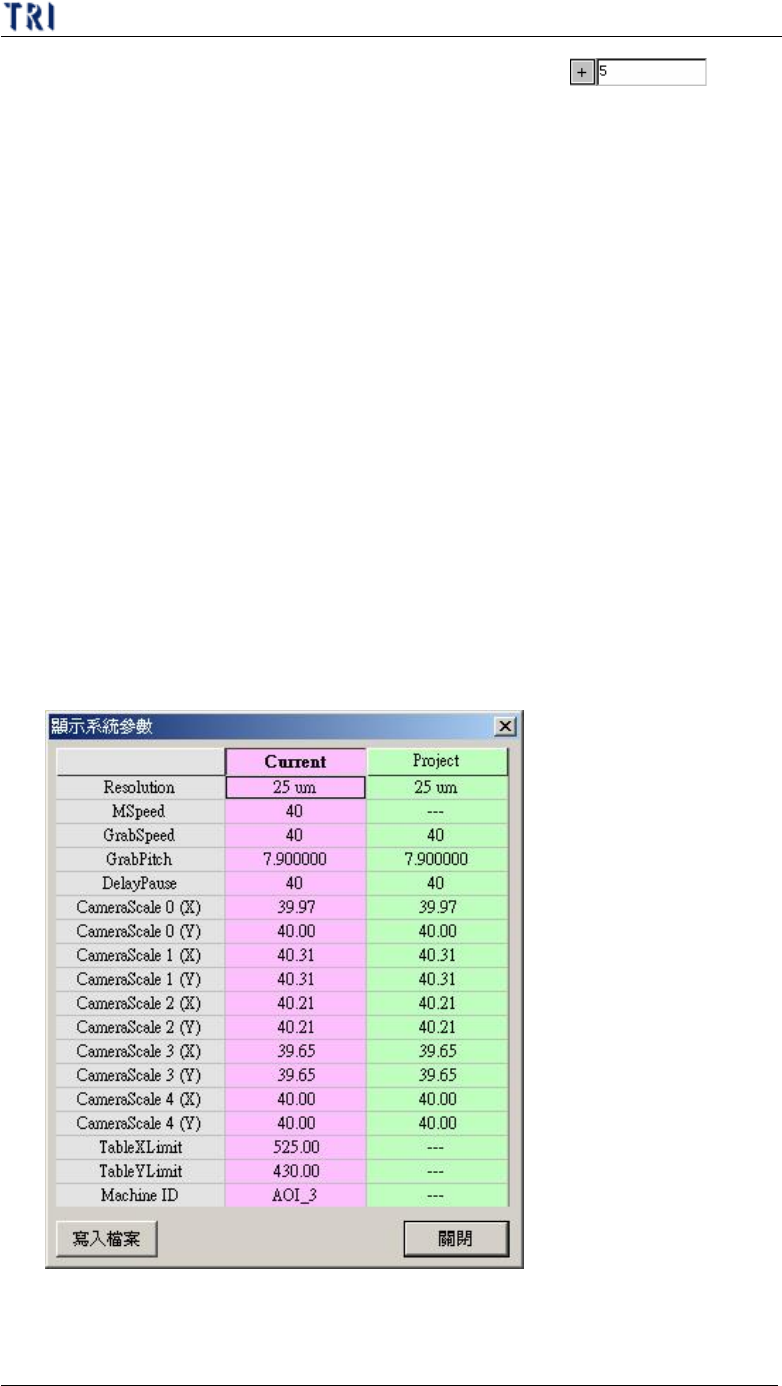

7.18. 顯示系統參數(System Parameter Display)
l 按下此按鈕可檢視系統參數以及程式儲存時的參數。按下[寫入檔案]按鈕可
將參數值以文字檔輸出。若想要改變這個程式的檢測速度，可以在鍵盤上輸
入“tspeed”+[Enter]後直接點選[Project]的[Mspeed]欄位，修改速度，若所設
定的速度超出系統預設值，可能會造成無法檢測。
7.19. 空板檢測(Bare board)
第二章、主程式選單介紹
TR7500E 使用手冊
115
l 若勾選此按鈕，且放入空板作檢測，則系統僅會將檢測結果為通過的[Missing
框]顯示出來。
7.20. 檢測元件種類設定(Inspection Type Setting)
l 可以指定在檢測時，只顯示出特定種類元件的缺點，但是整片板子上的元件
還是都會被檢測到。建議在微調時可開啟此功能。
l 點選[檢測元件種類設定]後，出現如下視窗。可以單選或按鍵盤上之[Ctrl]
多選種類，接著按下[確定]即設定完成。
7.21. 自動載入(Auto Loading)
l 自動載入程式功能，目前此功能尚在建構中。
7.22. 使用者管理(User Manager)
l 需在登錄檔新增一 DWORD 值[LoginFlag]內容設定為[1]，本功能才會啟用。
開啟本功能後，管理者可以將使用者的權限分級，使用者須先登入名稱及密
碼才可進入主程式。在登入、登出或是離開程式時將使用者的進入或離開時
間記錄在[C:\WINDOWS\system32]下的[login.txt]檔案中。
l 首次開啟程式時請使用使用者名稱為[administrator]，密碼為[1234]登入，進
第二章、主程式選單介紹
TR7500E 使用手冊
116
入主程式後再使用本功能新增使用者。只有權限為[管理者(Supervisor)]的人
才可以使用此功能來新增、刪除或修改使用者名稱及權限。
l 新增 – 按下[新增]按鈕會出現以下視窗，輸入使用者名稱並勾選權限後，按
下[OK]即新增一使用者名稱完成。新增使用者的預設密碼一律為[1234]，若
要修改，須以新的使用者名稱登入後，使用下一節說明的[修改密碼]的功能
作修改。對於權限的說明如下：
n 管理者(Supervisor) – 能夠使用程式中所有功能者。
n 工程師(Engineer) – 能夠使用程式中除[使用者管理]外所有功能者。
n 操作員(Operator) – 不開放程式製作相關功能的使用者。
l 刪除 – 選擇一使用者後，按下[刪除]按鈕即可將使用者刪除。
l 更改 – 選擇一使用者後，按下[更改 chagchagnge thw ]按鈕即可更改該使用
者的權限。
7.23. 修改密碼(Change Password)
l 進入此選項可以修改該使用者的密碼。
7.24. 測試涵蓋率(Coverage Report)
l 顯示測試涵蓋率報告如下圖所示，系統會自動計算元件以及 PAD 的測試涵
蓋率。且顯示出沒有[Missing]框的元件、含有沒有被檢測的 PAD 的元件，
以及沒有檢測的元件。
