第三章、ATPG 功能介紹
TR7500E 使用手冊
121

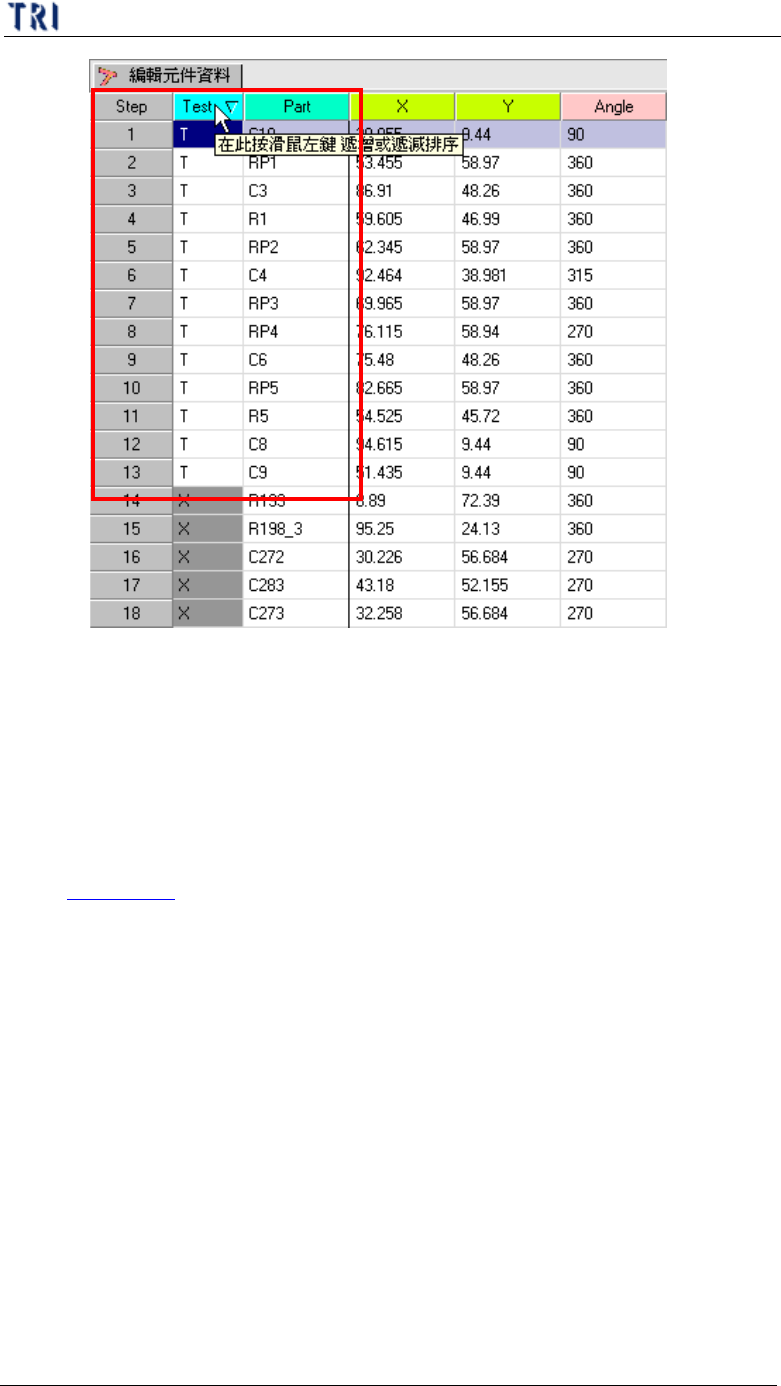

編輯存在的
元件列表
b. 以[轉檔工具]轉出 BOM 檔案(參閱第三章 1.2. ).
c. BOM 功能
i. 載入 AOI 檔及 BOM 檔。
ii. 只有列在 BOM 檔案中的元件才會設定成“TEST”，其餘設定為不檢
測。
第三章、ATPG 功能介紹
TR7500E 使用手冊
122
(4) 版本 – 可輸入目前使用元件的版本
(5) 打件機 – 輸入所使用之打件機編號
(6) 開啟 – 按下可以將所有資訊載入
(7) 離開 – 按下表示關閉此對話方塊且不載入任何檔案

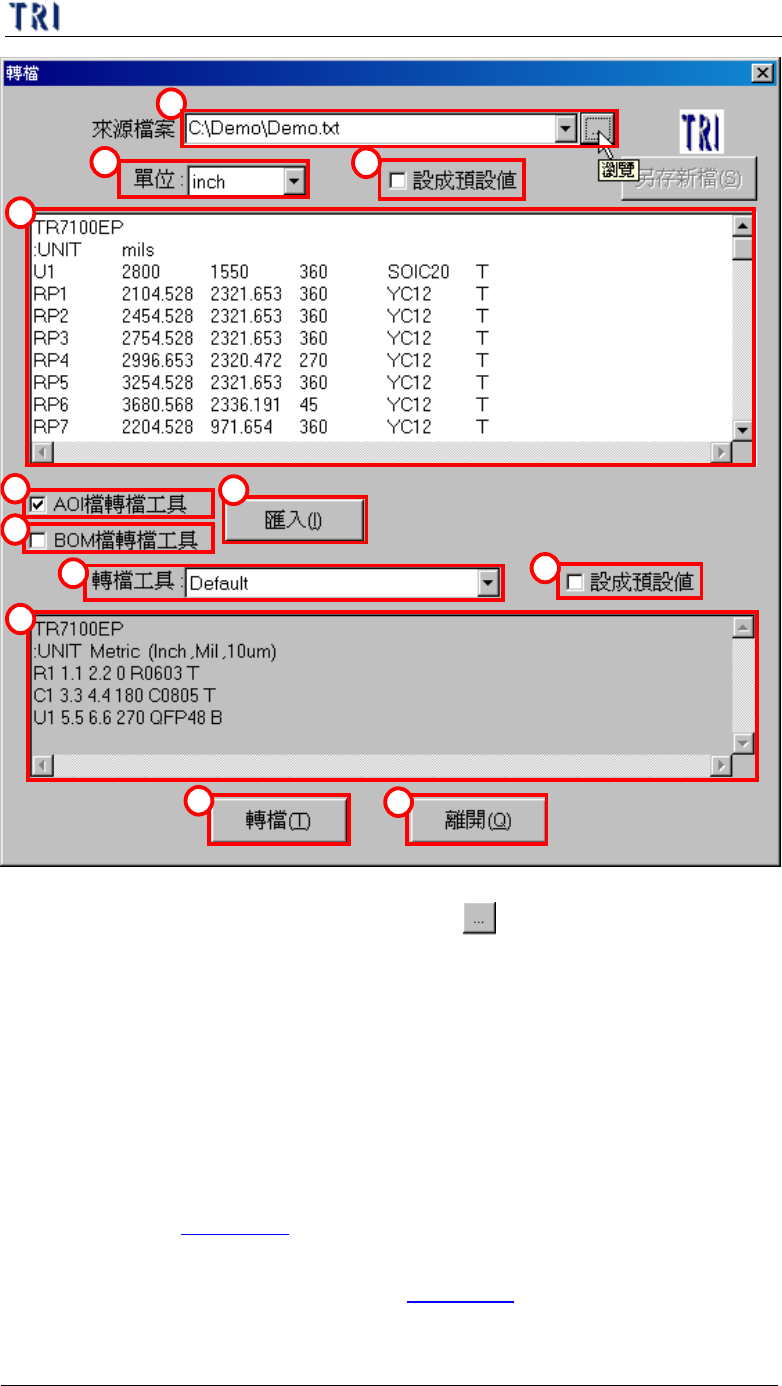

1.2. 轉檔工具(Translator)
l 在第三章 1.1. [開啟元件資料檔案]對話框中，按下[轉檔工具]，會出現以下
視窗。
第三章、ATPG 功能介紹
TR7500E 使用手冊
123
1
2
3
4
5
6
7
8
9
10
11
12
(1) 來源檔案 – 輸入來源檔案的路徑，或按下 按鈕瀏覽
(2) 單位 – 下拉式選單選擇來源檔案中座標的單位
(3) 設成預設值 – 勾選以目前所設定的單位為預設值
(4) 來源訊息視窗 – 將來源檔案的內容顯示在此視窗當中
(5) AOI 檔轉檔工具 – 若要轉出的檔案為 AOI 檔案則須勾選此選項，系統會在
[8 轉檔工具]下拉選單中列出轉 AOI 檔的工具。
(6) BOM 檔轉檔工具 – 若要轉出的檔案為 BOM 檔案則須勾選此選項，系統會
在[8 轉檔工具]下拉選單中列出轉 BOM 檔的工具。由於各家廠商所使用的
來源 BOM 表格式不同，系統預設的 BOM 檔轉檔程式不一定適用。若不適
用建議可使用第三章 1.1. 的方式自行產生 BOM 檔案。
(7) 匯入 – 匯入轉檔工具程式，若[8 轉檔工具]下拉選單中沒有所需的轉檔工
具，可使用此功能來匯入，詳情參閱第三章 1.3. 。
(8) 轉檔工具 – 經由此下拉式選單選擇所需的轉檔工具。
