第三章、ATPG 功能介紹
TR7500E 使用手冊
123
1
2
3
4
5
6
7
8
9
10
11
12
(1) 來源檔案 – 輸入來源檔案的路徑，或按下 按鈕瀏覽
(2) 單位 – 下拉式選單選擇來源檔案中座標的單位
(3) 設成預設值 – 勾選以目前所設定的單位為預設值
(4) 來源訊息視窗 – 將來源檔案的內容顯示在此視窗當中
(5) AOI 檔轉檔工具 – 若要轉出的檔案為 AOI 檔案則須勾選此選項，系統會在
[8 轉檔工具]下拉選單中列出轉 AOI 檔的工具。
(6) BOM 檔轉檔工具 – 若要轉出的檔案為 BOM 檔案則須勾選此選項，系統會
在[8 轉檔工具]下拉選單中列出轉 BOM 檔的工具。由於各家廠商所使用的
來源 BOM 表格式不同，系統預設的 BOM 檔轉檔程式不一定適用。若不適
用建議可使用第三章 1.1. 的方式自行產生 BOM 檔案。
(7) 匯入 – 匯入轉檔工具程式，若[8 轉檔工具]下拉選單中沒有所需的轉檔工
具，可使用此功能來匯入，詳情參閱第三章 1.3. 。
(8) 轉檔工具 – 經由此下拉式選單選擇所需的轉檔工具。
第三章、ATPG 功能介紹
TR7500E 使用手冊
124
(9) 設成預設值 – 勾選可設定目前使用的轉檔工具為預設值。
(10) 轉檔工具訊息視窗 – 將轉檔工具所需的來源資料格式顯示在此視窗當中。
(11) 轉檔 – 根據視窗內所有設定值進行轉檔。
(12) 離開 – 關閉此對話視窗。

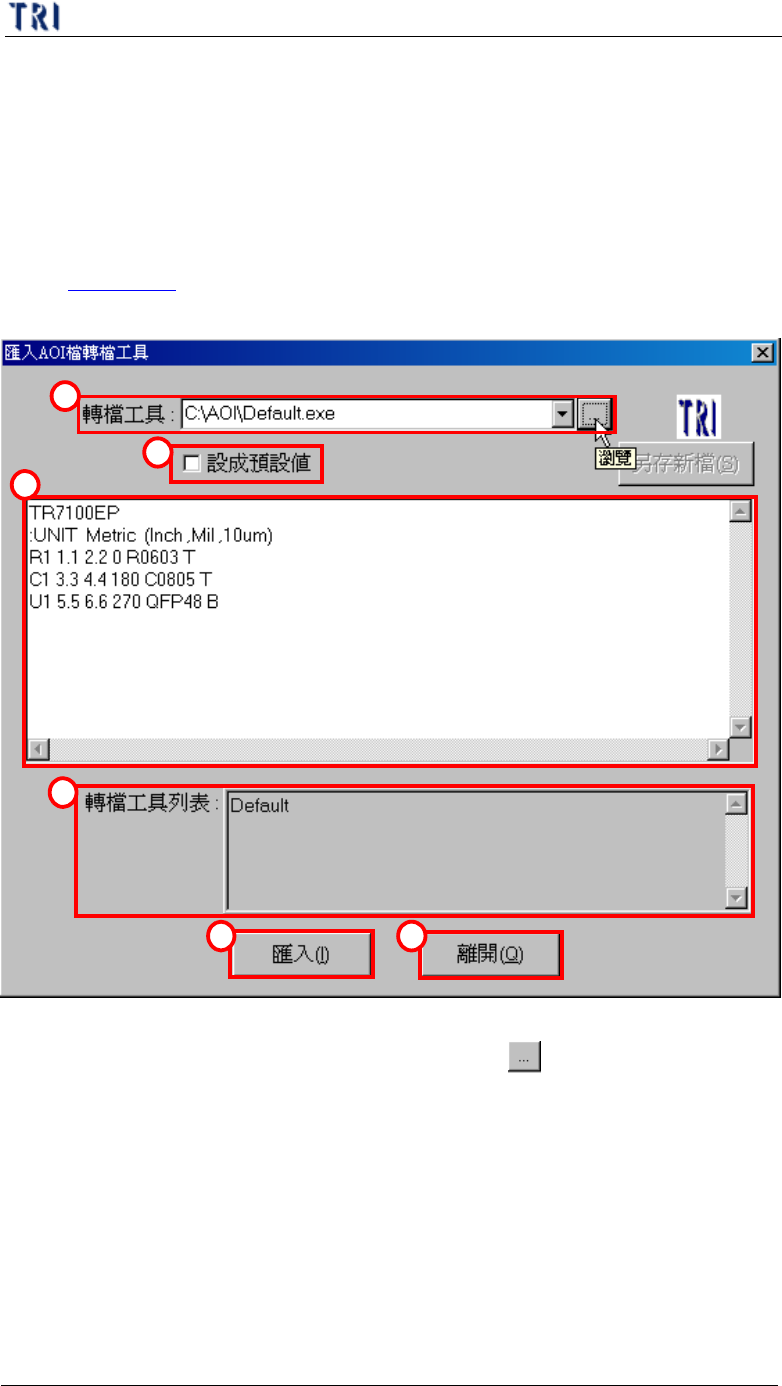

1.3. 匯入轉檔工具(Import)
l 在第三章 1.2. [轉檔]視窗中，按下[匯入]，會出現以下視窗。
1
2
3
4
5 6
(1) 轉檔工具 – 可輸入轉檔工具的路徑，或或按下 按鈕瀏覽。
(2) 設成預設值 – 勾選可將目前所使用的轉檔工具設為預設值。
(3) 訊息視窗 – 顯示所選取的轉檔工具需要的原始檔案格式。
(4) 轉檔工具列表 – 列出目前已匯入的所有轉檔工具。
(5) 匯入 – 按下此按鈕可將所選取的轉檔工具匯入。
(6) 離開 – 關閉此匯入轉檔工具視窗。
第三章、ATPG 功能介紹
TR7500E 使用手冊
125
2. 編輯元件資料(Edit Component Data)
l 編輯元件資料主畫面，由左至右欄位所代表的意義分別為：是否測試、元件
名稱、X 軸座標、Y 軸座標、元件角度、元件位於正面或反面、元件形式、
元件位於之板號、元件群組(系統自動以元件名稱開頭之英文字母分群，若
想要自訂，可以 AOI 檔案之第 7 欄位匯入)。
l 在主畫面中按一下滑鼠右鍵會出現工具選單，以下將介紹各選項之功能。
2.1. 檢視元件位置(Board View)
l 將所匯入檔案中所有元件的位置以圖形表示出來
