第三章、ATPG 功能介紹
TR7500E 使用手冊
125
2. 編輯元件資料(Edit Component Data)

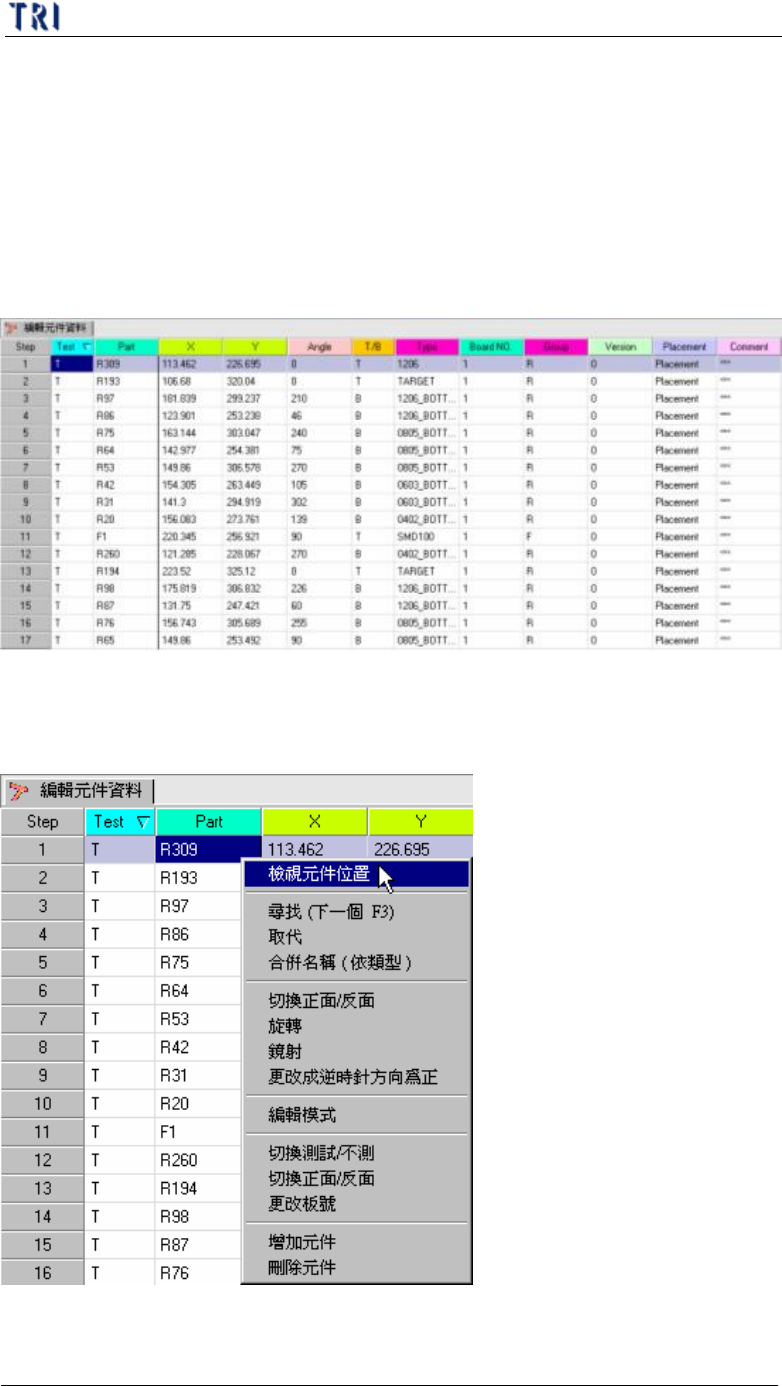

l 編輯元件資料主畫面，由左至右欄位所代表的意義分別為：是否測試、元件
名稱、X 軸座標、Y 軸座標、元件角度、元件位於正面或反面、元件形式、
元件位於之板號、元件群組(系統自動以元件名稱開頭之英文字母分群，若
想要自訂，可以 AOI 檔案之第 7 欄位匯入)。
l 在主畫面中按一下滑鼠右鍵會出現工具選單，以下將介紹各選項之功能。
2.1. 檢視元件位置(Board View)
l 將所匯入檔案中所有元件的位置以圖形表示出來
第三章、ATPG 功能介紹
TR7500E 使用手冊
126

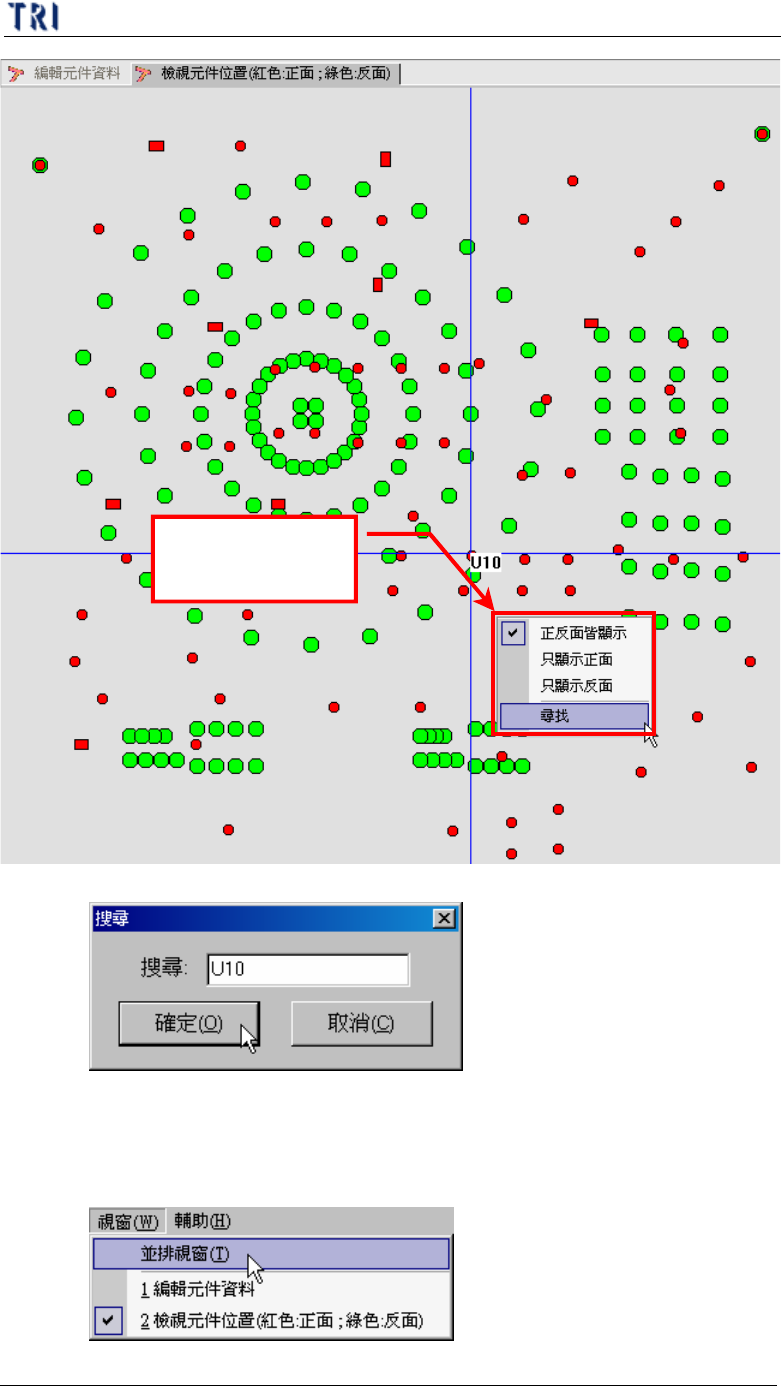

l 系統將根據座標畫出各元件的位置
n 紅色標示表示位於正面的元件，綠色標示表示位於背面的元件，方塊表
示元件已有元件資料庫，圓形表示此元件尚未建立元件資料庫。
n 在繪圖區域按一下滑鼠右鍵，會出現以下工具列。可以選擇只檢視正面
或反面，或按下[尋找]來搜尋特定的元件位置。
第三章、ATPG 功能介紹
TR7500E 使用手冊
127
按一下滑鼠右鍵
可顯示此工具列

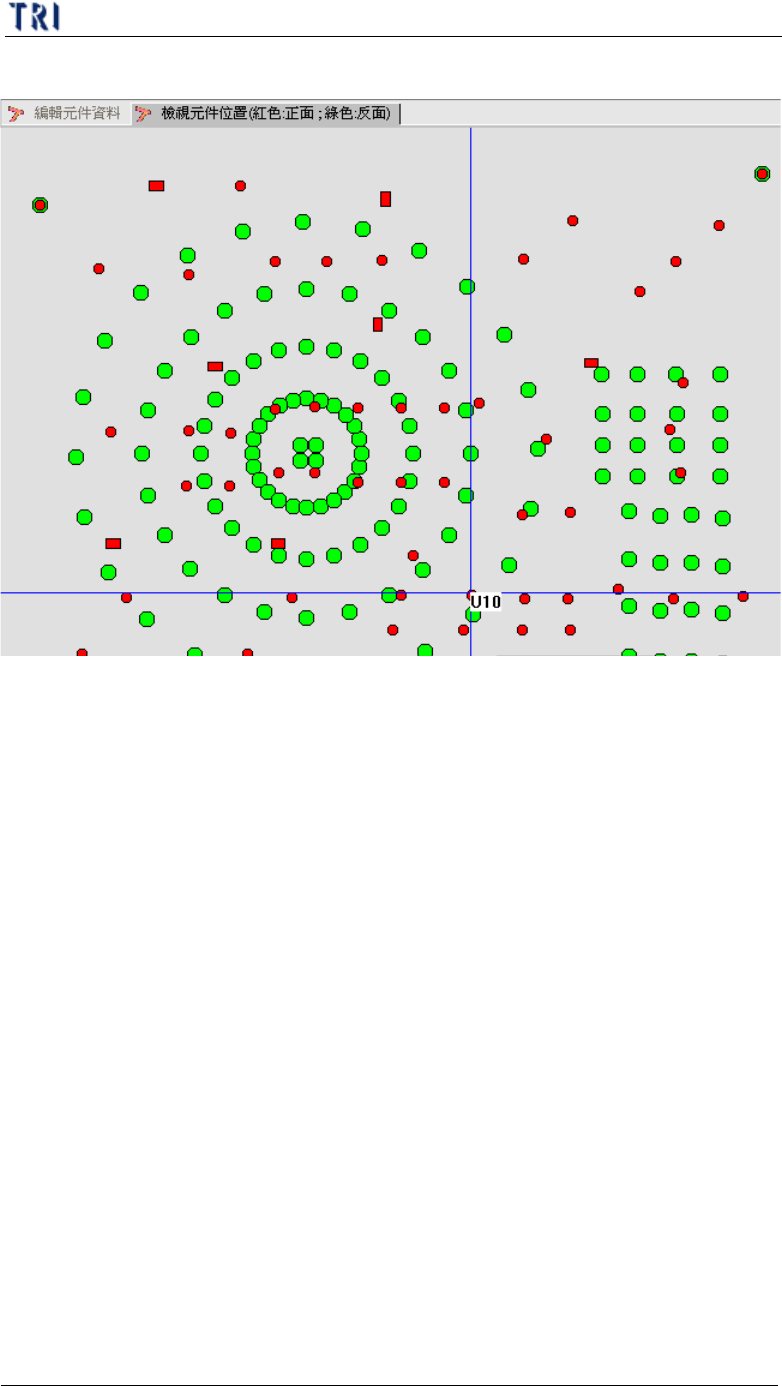

n 為了方便找尋或對應元件位置資料，可選擇[視窗/並排視窗]，將[編輯
元件資料]以及[檢視元件位置]兩視窗並列，無論在任何一視窗中點的選
元件，都會在另一視窗中被找出其相對應的位置或資料。
