第三章、ATPG 功能介紹
TR7500E 使用手冊
126
l 系統將根據座標畫出各元件的位置
n 紅色標示表示位於正面的元件，綠色標示表示位於背面的元件，方塊表
示元件已有元件資料庫，圓形表示此元件尚未建立元件資料庫。
n 在繪圖區域按一下滑鼠右鍵，會出現以下工具列。可以選擇只檢視正面
或反面，或按下[尋找]來搜尋特定的元件位置。
第三章、ATPG 功能介紹
TR7500E 使用手冊
127
按一下滑鼠右鍵
可顯示此工具列

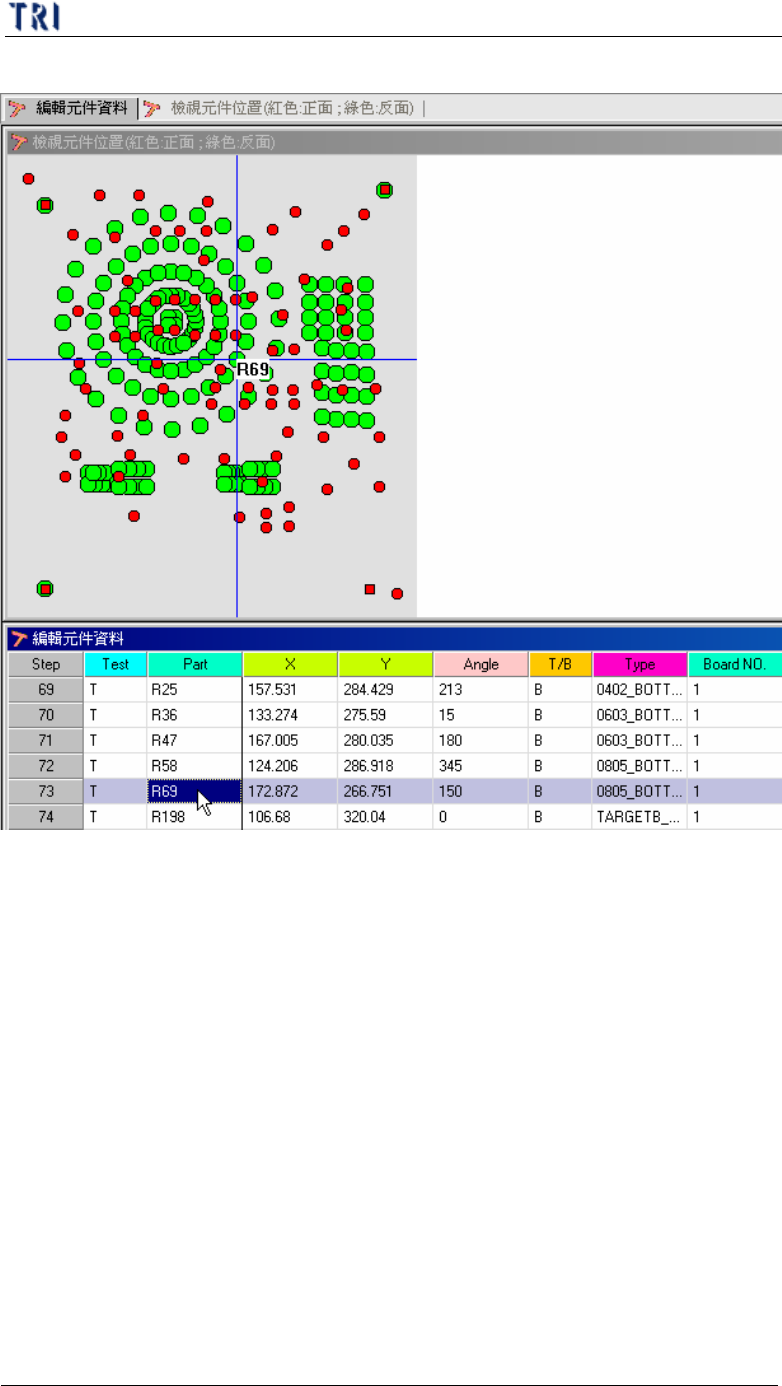

n 為了方便找尋或對應元件位置資料，可選擇[視窗/並排視窗]，將[編輯
元件資料]以及[檢視元件位置]兩視窗並列，無論在任何一視窗中點的選
元件，都會在另一視窗中被找出其相對應的位置或資料。
第三章、ATPG 功能介紹
TR7500E 使用手冊
128
2.2. 尋找(下一個 F3) (Find Next F3)
l 在視窗中輸入關鍵字即可在元件資料表的所有欄位中找尋資料，要以相同條
件尋找下一個請按 F3。
