第 三 章、 A T PG 功 能 介紹 T R 7500 E 使用手冊 1 33 l 系統 再次 確認 是 否正反 面 互 換 ，若 確 定 切 換 請 按 [ 是 ] 。 2 . 6 . 旋 轉 ( R o t a t e ) l 將 整 片 電路板 依 指 定 的 角度 (0 度 ~ 360 度 ) 旋 轉。
第三章、ATPG 功能介紹
TR7500E 使用手冊
132

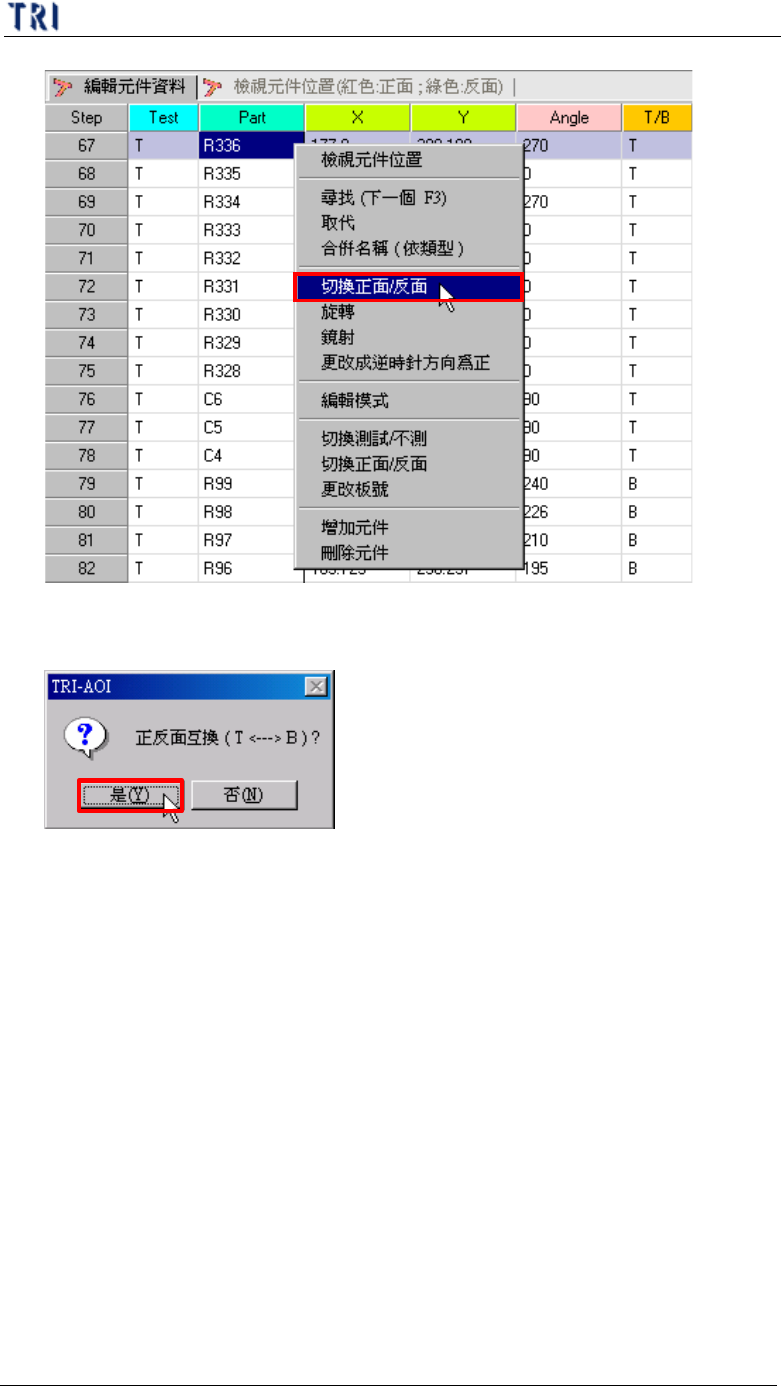

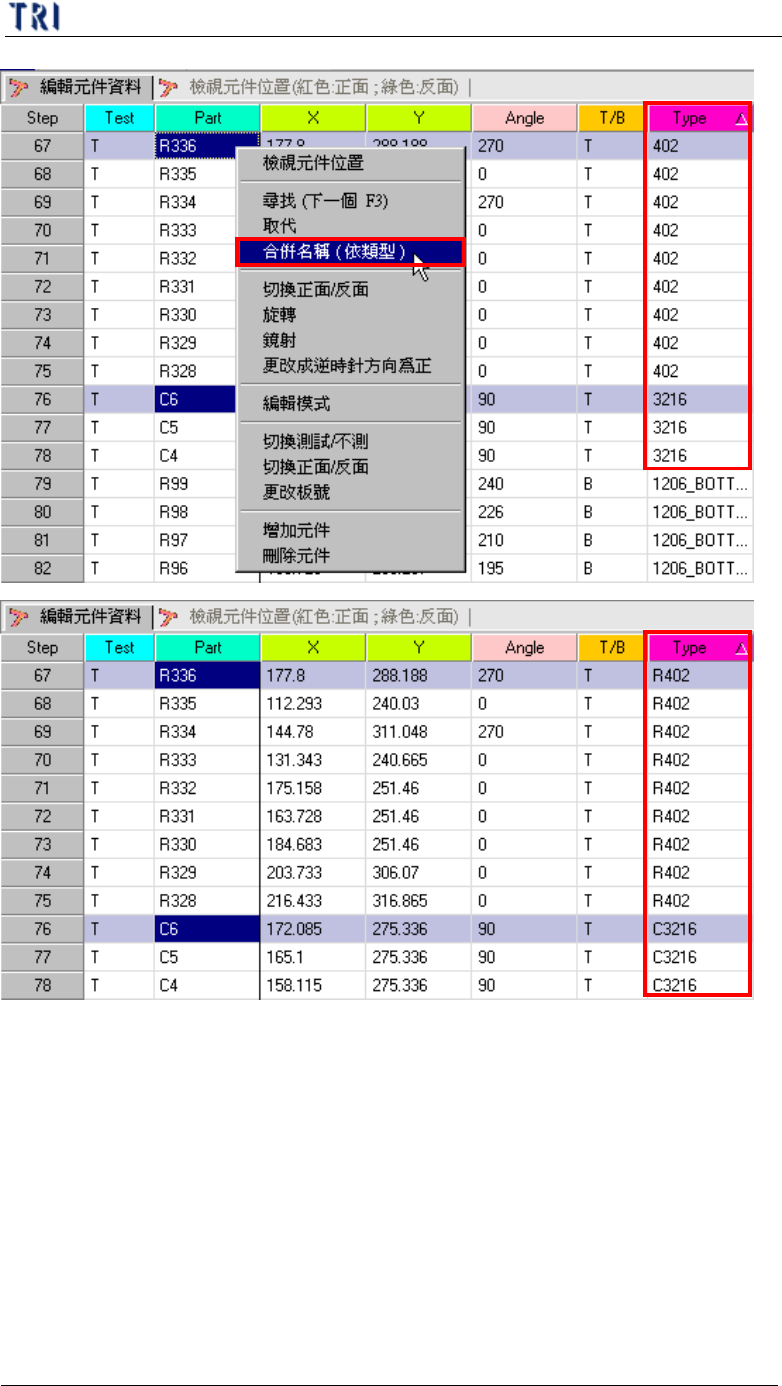

2.5. 切換正面/反面(Change T/B)
l 此功能可將此電路板上
所有
的元件正反面互換，位於正面的元件將被切換至
反面，而反面元件被改為正面。
第三章、ATPG 功能介紹
TR7500E 使用手冊
133
l 系統再次確認是否正反面互換，若確定切換請按[是]。

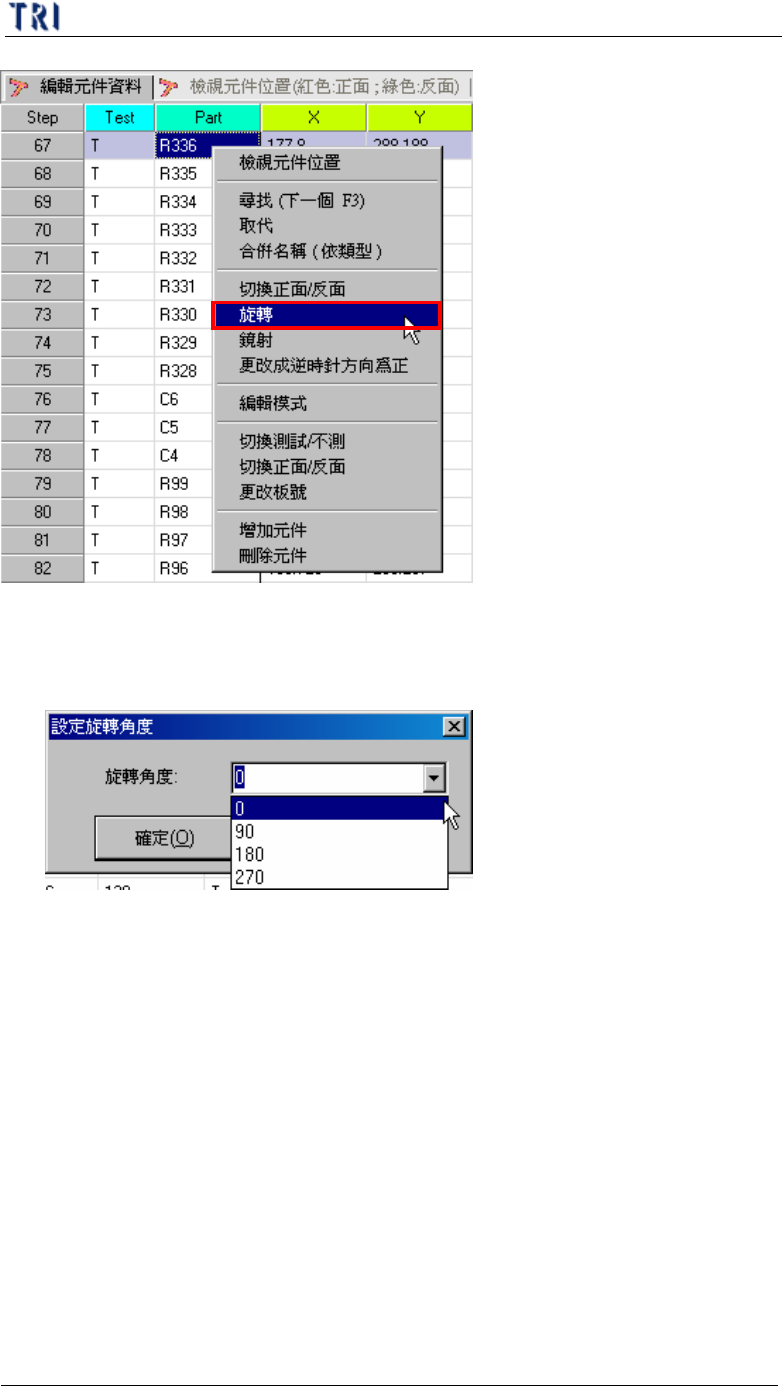

2.6. 旋轉(Rotate)
l 將整片電路板依指定的角度(0 度~360 度)旋轉。
第三章、ATPG 功能介紹
TR7500E 使用手冊
134
l 可以從下拉式選單中選擇角度或自行輸入特殊角度，輸入後按下[確定]即
可。
2.7. 鏡射(Mirror)
l 此功能可以將整片電路板以上下或左右方向進行鏡射。
l 左右鏡射 – 以板子的正中央之縱軸為準，將位於中央縱軸左方的元件投射
到右方，位於右方的元件投射到左方，進行此動作元件之 Y 軸
方向座標並不會改變。
l 上下鏡射 – 以板子的正中央之橫軸為準，將位於中央橫軸上方的元件投射
到下方，位於下方的元件投射到上方，進行此動作元件之 X 軸
方向座標並不會改變。
