第三章、ATPG 功能介紹
TR7500E 使用手冊
135

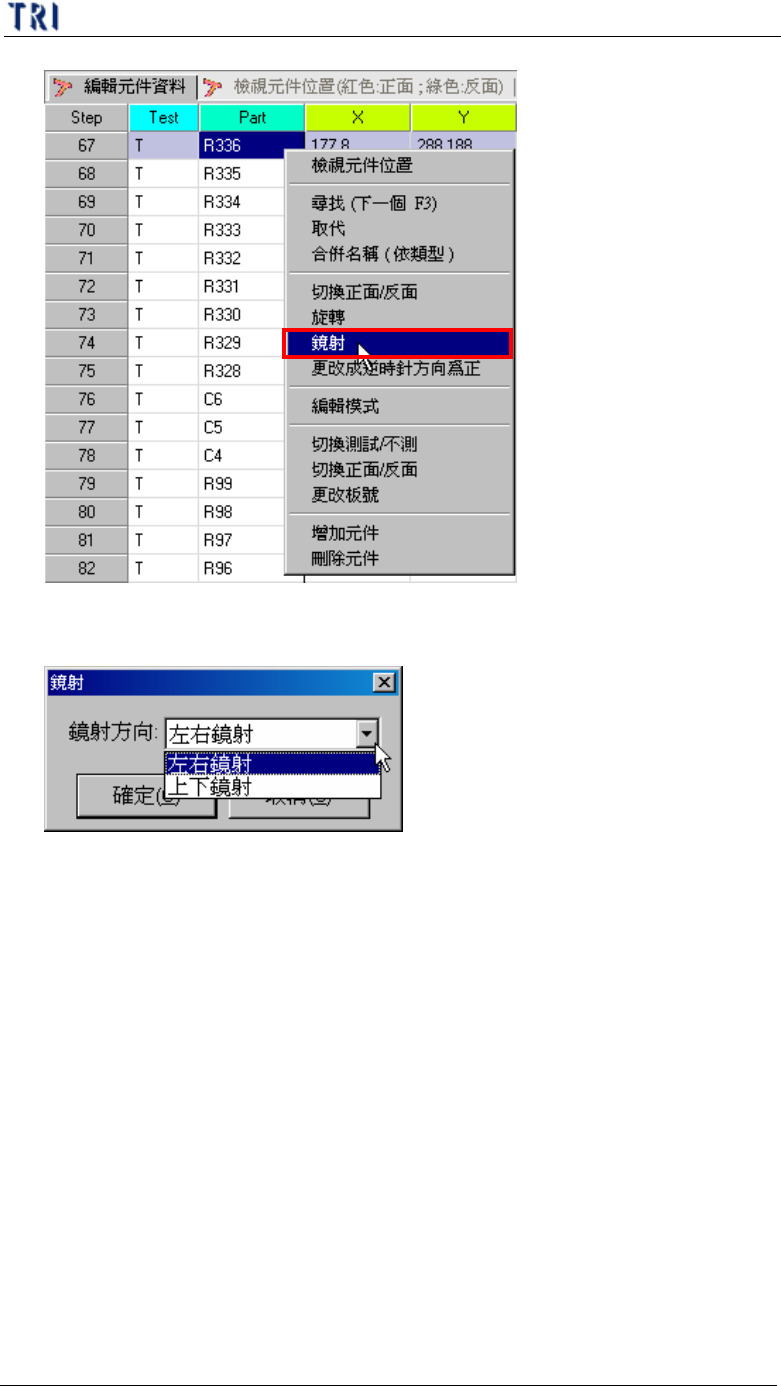

l 選擇鏡射方向視窗，選擇後按下[確定]系統即開始進行鏡射動作。
l 鏡射後原先位於正面的元件會被設定至被面，而反面會移至正面，所以鏡射
後須注意正反面是否設定正確。
2.8. 更改成逆時針方向為正(Change to ccw.)
l 系統中認定元件角度的設定是以逆時針方向為準，如果原先拿到的 CAD 檔
案是以順時針來定義元件角度，則可按下此選項，系統將自動更改所有元件
之角度為逆時針方向定義。若原先之角度是以逆時針為準，就不用再做這個
動作了。
第三章、ATPG 功能介紹
TR7500E 使用手冊
136
逆時針 順時針
l 確定要更改請按下[是]
2.9. 編輯模式/檢視模式(Edit Mode/View Mode)
l 若將編輯元件資料區域切換成編輯模式，可點選欲更改的欄位，並直接輸入
資料作更改，但除了[Test]、[Part]、[T/B]及[Board NO.]欄位外。
第三章、ATPG 功能介紹
TR7500E 使用手冊
137
l 在編輯模式下可以選擇[檢視模式]，將模式回到檢視模式，避免資料因為不
小心按到而更改。
