第三章、ATPG 功能介紹
TR7500E 使用手冊
140
路板，建議使用[產生多連板元件資料]步驟來產生多連板資料。
l 在[更改板號]視窗中輸入欲更改之板號，接著按下[確定]按鈕即可更改板號。
2.13. 增加元件(Add)
l 可使用此功能增加新元件資料至本片電路板上。
第三章、ATPG 功能介紹
TR7500E 使用手冊
141

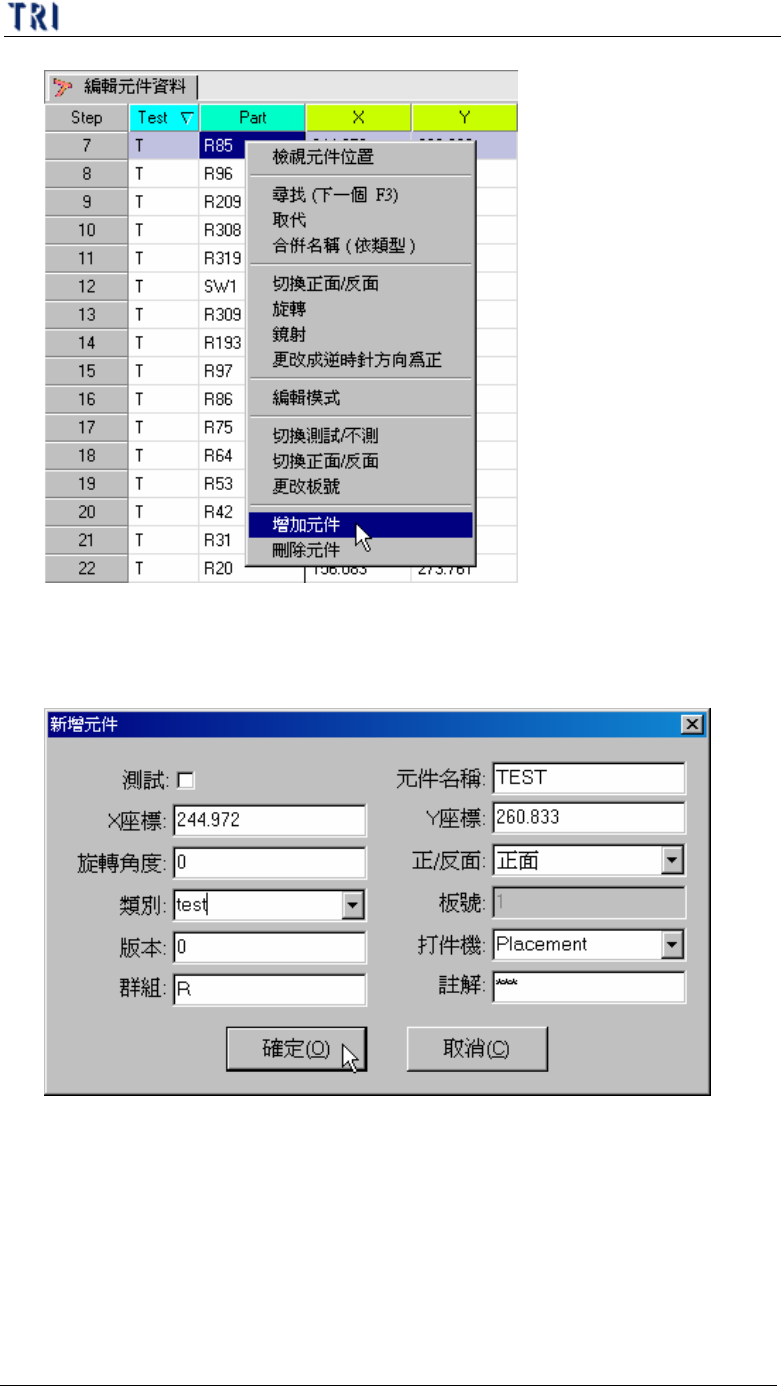

l 選擇上述[增加元件]功能後，會出現以下[新增元件]視窗，將視窗內的資料
填妥後按下[確定]，即可新增一個元件。

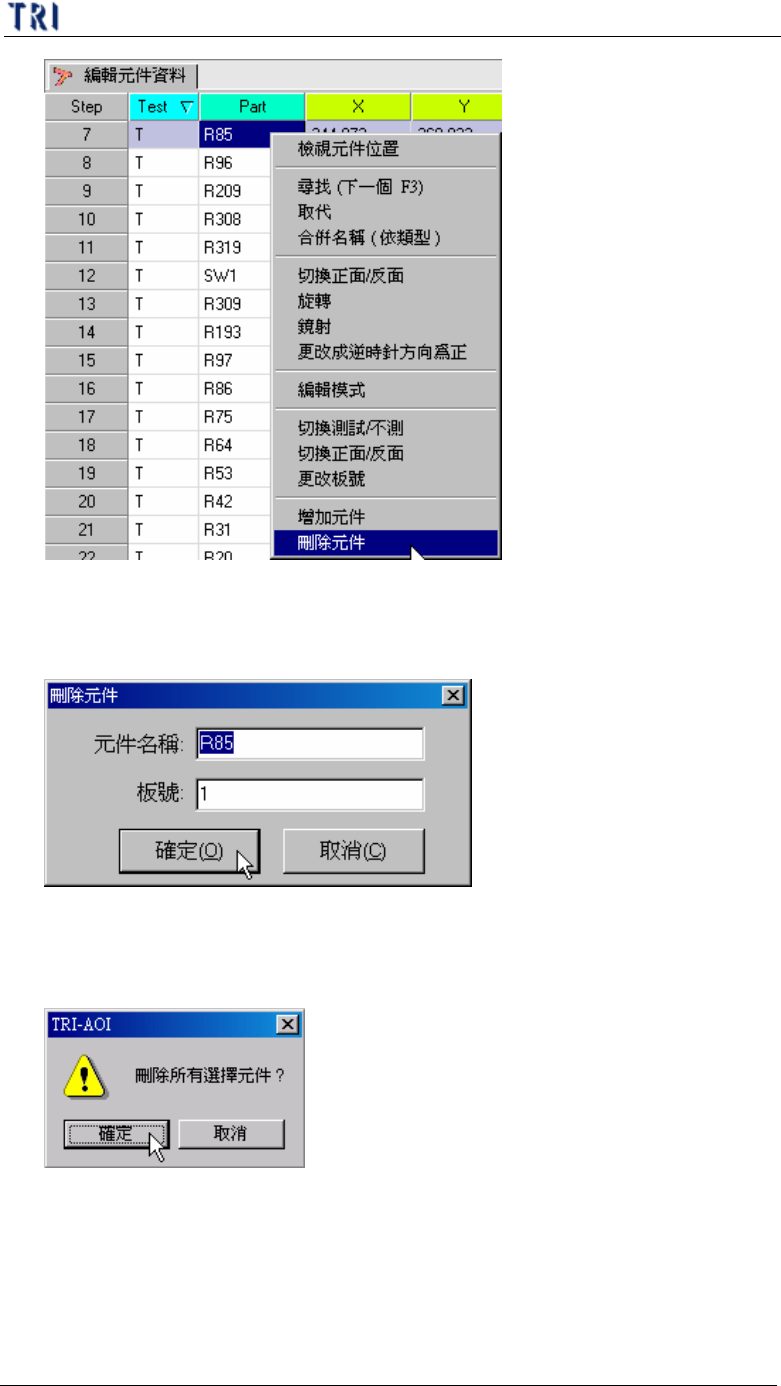

2.14. 刪除元件(Delete)
l 此功能可刪除元件資料表上的元件，可選取一個或一次選取多個刪除。
第三章、ATPG 功能介紹
TR7500E 使用手冊
142
l 若選取刪除單個元件，則系統出現以下視窗，確認無誤後請按下[確定]刪除
此元件。
l 若一次選取多個元件進行刪除動作，則系統出現以下視窗，確認無誤後請按
下[確定]來刪除所有選取的元件。
3. 產生多連板元件資料(Generate Multi-Board CAD Data)
3.1. 設定(Set)
l 此步驟中，在工具列之[設定]可以設定[多連板配置]及[取得進板角度]。
