第三章、ATPG 功能介紹
TR7500E 使用手冊
148
l 按下此選項可以將在右側列表中選取的形式元件進行合併動作。
6.2.2. 全部合併(Merge All)
l 按下此選項可以將在右側列表中所有的形式元件進行合併動作。

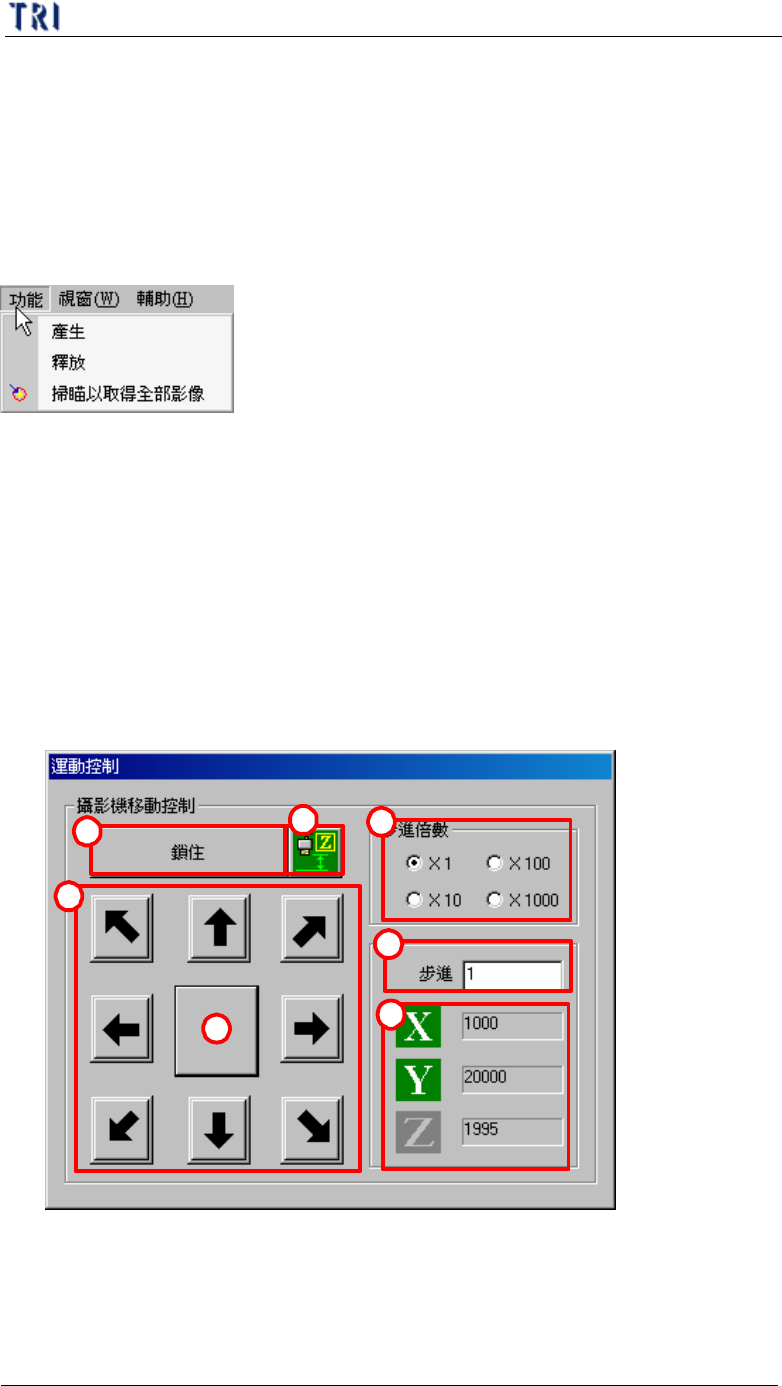

7. FOV 配置
7.1. 功能(Function)
7.1.1. 產生
l 按下次選項後系統會重新計算 FOV 的配置
7.1.2. 釋放
l 按下此選項後先前計算的 FOV 資料將全部清除
7.1.3. 掃描以取得全部影像
l 按下此選項後系統會根據所計算的 FOV 配置資料來擷取 FOV 影像
8. 運動控制(Motion Control)
1
2
3
4
5
6
7
(1) 步進倍數 – 可選擇步進數值的倍數來作移動有 1、10、100 及 1000 倍可選
擇
(2) 步進–輸入希望 Table 移動的步進數目
第三章、ATPG 功能介紹
TR7500E 使用手冊
149

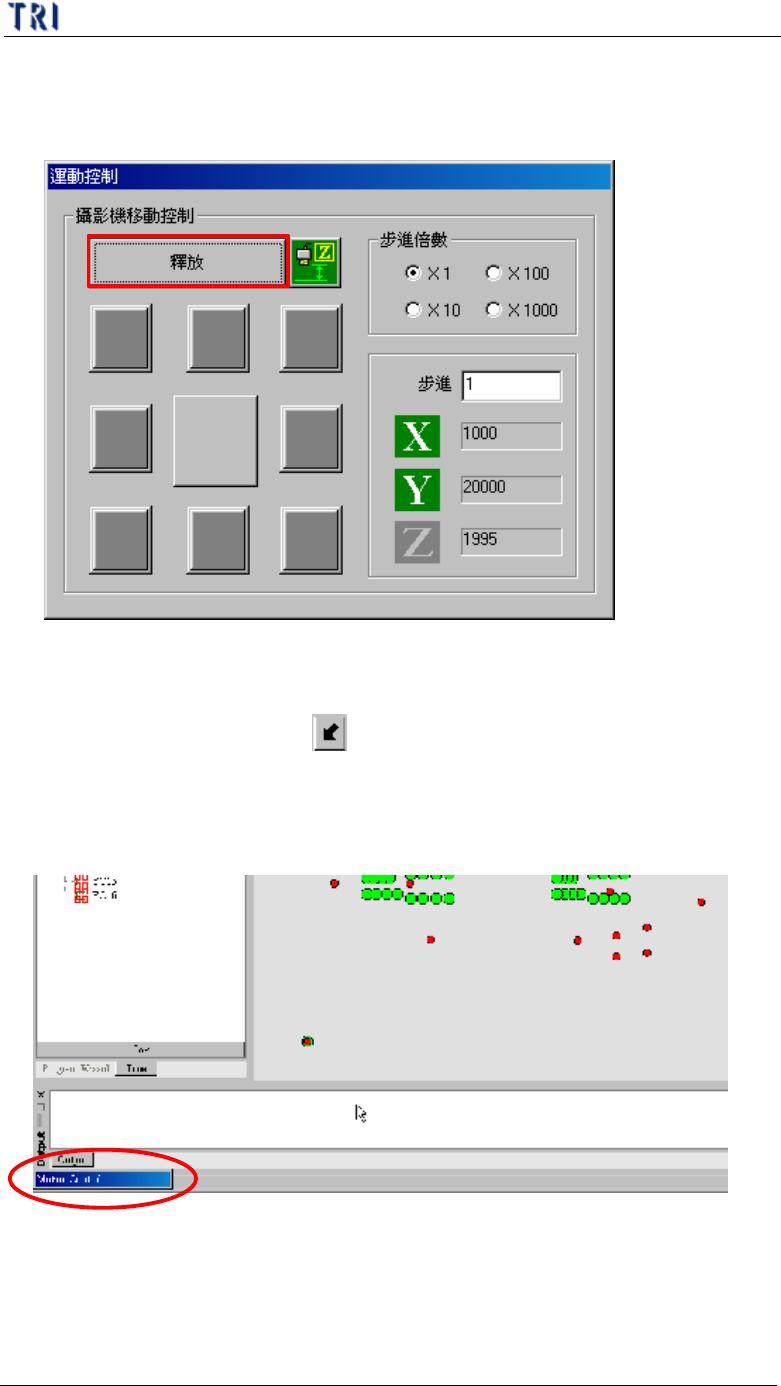

(3) X、Y、Z–顯示目前攝影機所在的座標位置
(4) 鎖住/釋放–為了安全的理由可按下[鎖住]按鈕將 Table 鎖定，若按下[釋放]
鈕可解除鎖定。
(5) 箭頭案鈕–按下箭頭案牛可將攝影機移致箭頭所指的方向，移動的距離為
[步進]x[步進倍數]。若按下 按鈕，攝影機會從現在的位置往左方及下方
各移動 1(1x1)步。
(6) 中央按鈕–按下此按鈕後，[運動控制]視窗將會縮小到畫面左下方位置，若
要恢復可在縮小的圖示上雙擊滑鼠左鍵即可。
(7) Z 軸控制鈕–按下本按鈕後，出現如下視窗，可以按上、下箭頭按鈕，進行
Z 軸位置的控制。目前不建議使用本功能。
第三章、ATPG 功能介紹
TR7500E 使用手冊
150
9. 光源設定
l 按下[光源設定]按鈕會出現[光源控制編輯視窗]，在本程式中若需更改光元
都須經由此視窗做調整。
9.1. 光源控制編輯視窗
