第 三 章、 A T PG 功 能 介紹 T R 7500 E 使用手冊 1 50 9 . 光 源 設定 l 按下 [ 光源設定 ] 按 鈕會 出 現 [ 光源控制編輯視窗 ] ，在 本程式 中 若需 更改 光元 都 須 經 由此 視窗 做 調整 。 9 . 1 . 光 源 控制 編輯視窗
第三章、ATPG 功能介紹
TR7500E 使用手冊
149
(3) X、Y、Z–顯示目前攝影機所在的座標位置
(4) 鎖住/釋放–為了安全的理由可按下[鎖住]按鈕將 Table 鎖定，若按下[釋放]
鈕可解除鎖定。
(5) 箭頭案鈕–按下箭頭案牛可將攝影機移致箭頭所指的方向，移動的距離為
[步進]x[步進倍數]。若按下 按鈕，攝影機會從現在的位置往左方及下方
各移動 1(1x1)步。
(6) 中央按鈕–按下此按鈕後，[運動控制]視窗將會縮小到畫面左下方位置，若
要恢復可在縮小的圖示上雙擊滑鼠左鍵即可。
(7) Z 軸控制鈕–按下本按鈕後，出現如下視窗，可以按上、下箭頭按鈕，進行
Z 軸位置的控制。目前不建議使用本功能。
第三章、ATPG 功能介紹
TR7500E 使用手冊
150
9. 光源設定
l 按下[光源設定]按鈕會出現[光源控制編輯視窗]，在本程式中若需更改光元
都須經由此視窗做調整。

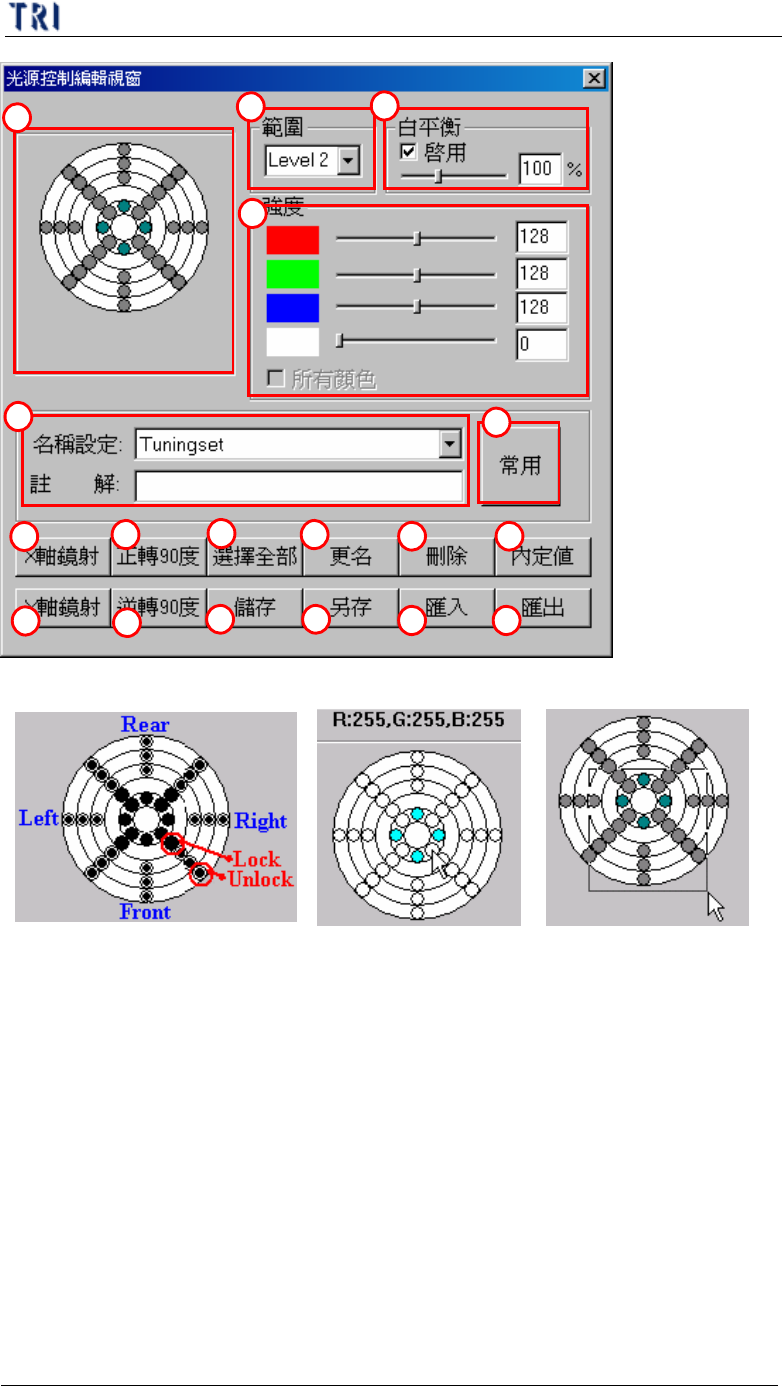

9.1. 光源控制編輯視窗
第三章、ATPG 功能介紹
TR7500E 使用手冊
151
(1) LED 區域控制 –
l 此區以圖形表示 LED 板的各區域位置，圖示的下方表示前方的光源，如圖
所示。光源可以分成 36 區來作調整，每一區以一圓圈圖形表示。
l 除了中央圓圈區域外的 28 區每區都可以分別調整紅、綠、藍三種光源之強
弱，而中央區域配置的是白光 LED。
l 自圓形圖示區域以滑鼠左鍵點選可以將圓圈切換成開啟或關閉，原先呈開啟
狀態的經點選會變成關閉狀態，而原先呈關閉狀態的經點選後會變成開啟狀
態，只有開啟狀態的區域可以被調整
l 也可以點選滑鼠左鍵後使用拖曳的方式來開啟或關閉調整區域。需從 左上角
往右下角拖曳才有選取的作用。
(2) 範圍(Range) – 可由此下拉式選單選取所需的電流強度(40mA, 60mA, 80mA,
1
2
4
5
6
7
8
9
11
12
13 14
15 16
17 18
10
3
