第三章、ATPG 功能介紹
TR7500E 使用手冊
152
and 100mA)，電流越大 LED 的亮度就會越高。
(3) 白平衡(White Balance) – 若目前所選擇的燈光有做白平衡補償，則可以勾選
[啟用]項目，顯示白平衡過後的影像。下方百分比控制項可調整顯示的亮度。

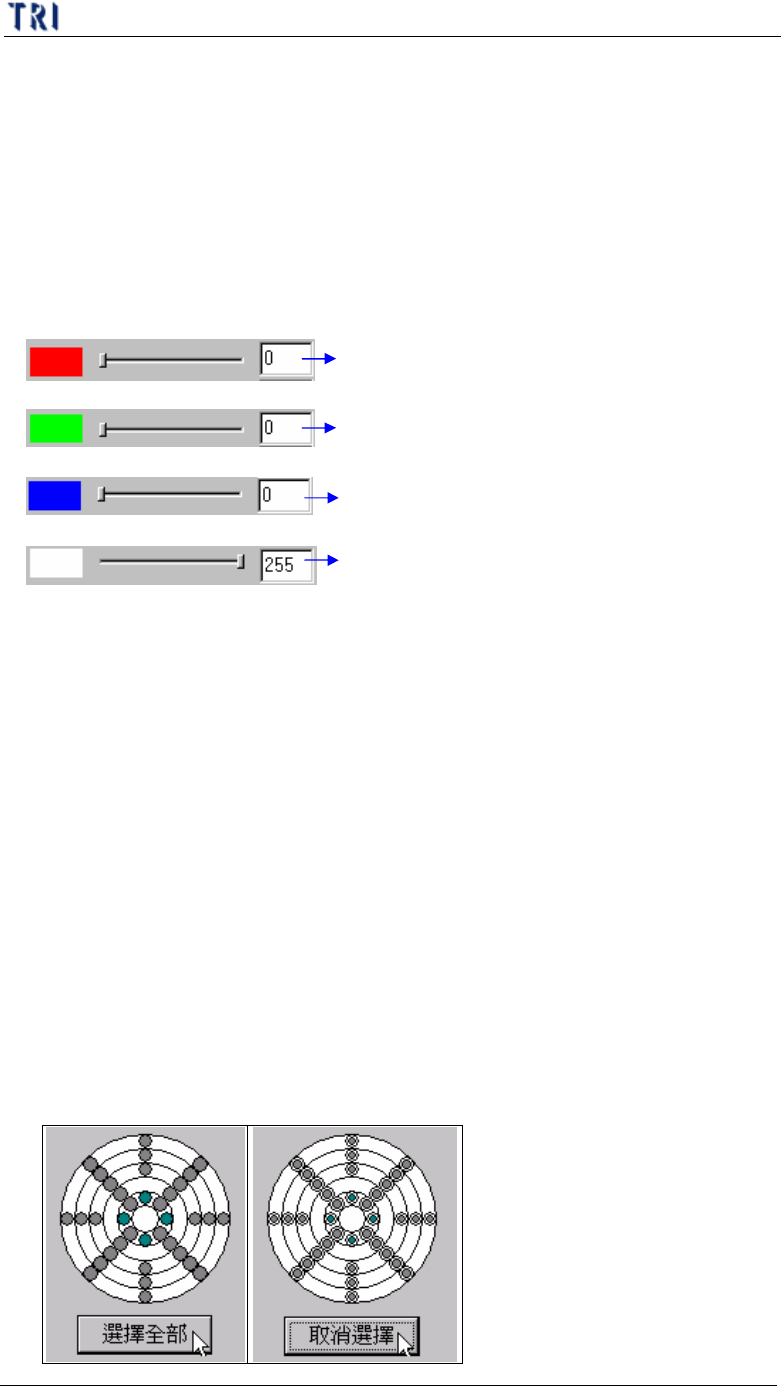

(4) 強度(Intensity) – 由此區域可調整 LED 的亮度，紅、綠、藍三色調整區表示
分別調整該色的 LED，白色調整圖示表示所有顏同時調整。調整的範圍為
0~255，可以使用左右拖曳圖示調整或在文字方塊中直接輸入數值，數值越
大表亮度越大。
所有顏色(All Color) – 本選項 TR7500DT 專用。
調整紅色光大小
調整綠色光大小
調整藍色光大小
所有顏色同時調整
(5) 名稱設定、註解(Set Name、Comment) – 選擇燈光名稱。而註解欄位是使用
者可以對於此種燈光加上說明，可輸入也可以不用。
(6) 常用(Normal) – 按下按鈕則名稱設定的下拉式選單將精簡成只有
[Fiducial0]、[Fiducial1]、以及 2 種預設燈光可以選擇，在燈光選擇上較為方
便，按下後按鈕文字將變成[All]。
全部(All) – 按下按鈕則名稱設定的下拉式選單將列出所有燈光，按下後按
鈕文字將變成[Normal]。
(7) X 軸鏡射(MirrorX) – 將目前設定的燈光以 X 軸為基準鏡射。
(8) Y 軸鏡射(MirrorY) – 將目前設定的燈光以 Y 軸為基準鏡射。
(9) 正轉 90 度(Rotate+90) – 每按一次可將目前設定的燈光以順時針旋轉 90 度。
(10) 逆轉 90 度(Rotate-90) – 每按一次將目前設定的燈光以逆時針旋轉 90 度。
(11) 選擇全部(Select All) – 按下此按鈕可將所有 LED 的控制區域開啟，按下後
按鈕文字將變成[取消選擇]。
取消選擇(Unselect All) – 按下次按鈕可將所有 LED 的控制區域開啟，按下
後按鈕文字將變成[選擇全部]。
第三章、ATPG 功能介紹
TR7500E 使用手冊
153
(12) 更名(Rename) – 按下可改變目前所選擇的燈光名稱
(13) 刪除(Delete) – 刪除目前所選擇的燈光，確認後請按下[是]。
2. 輸入新名稱
1. 按下[更名]
1. 按下[確定]
第三章、ATPG 功能介紹
TR7500E 使用手冊
154
(14) 內定值(Type) – 按下後會以圖示顯示內定的一些燈光設定。只有在第(5)點切
換至[All]時此按鈕才有效。
l 可自行新增一燈光且將燈光名稱設定為“自訂名稱 1_自訂名稱 2”則在
此內定值圖示將會新增一[自訂名稱 1]的頁籤，內容就含有一名稱為[自
訂名稱 1_自訂名稱 2]的燈光。
l 舉例說明 – 新增兩燈光各命名為[Copy_Tuningset]以及[Copy_Test]，
則按下內定值按鈕後會出現[定義光源區段]視窗，其中一個頁籤即為
[Copy]，且內含[Copy_Tuningset]以及[Copy_Test]兩組燈光。
