第三章、ATPG 功能介紹
TR7500E 使用手冊
153

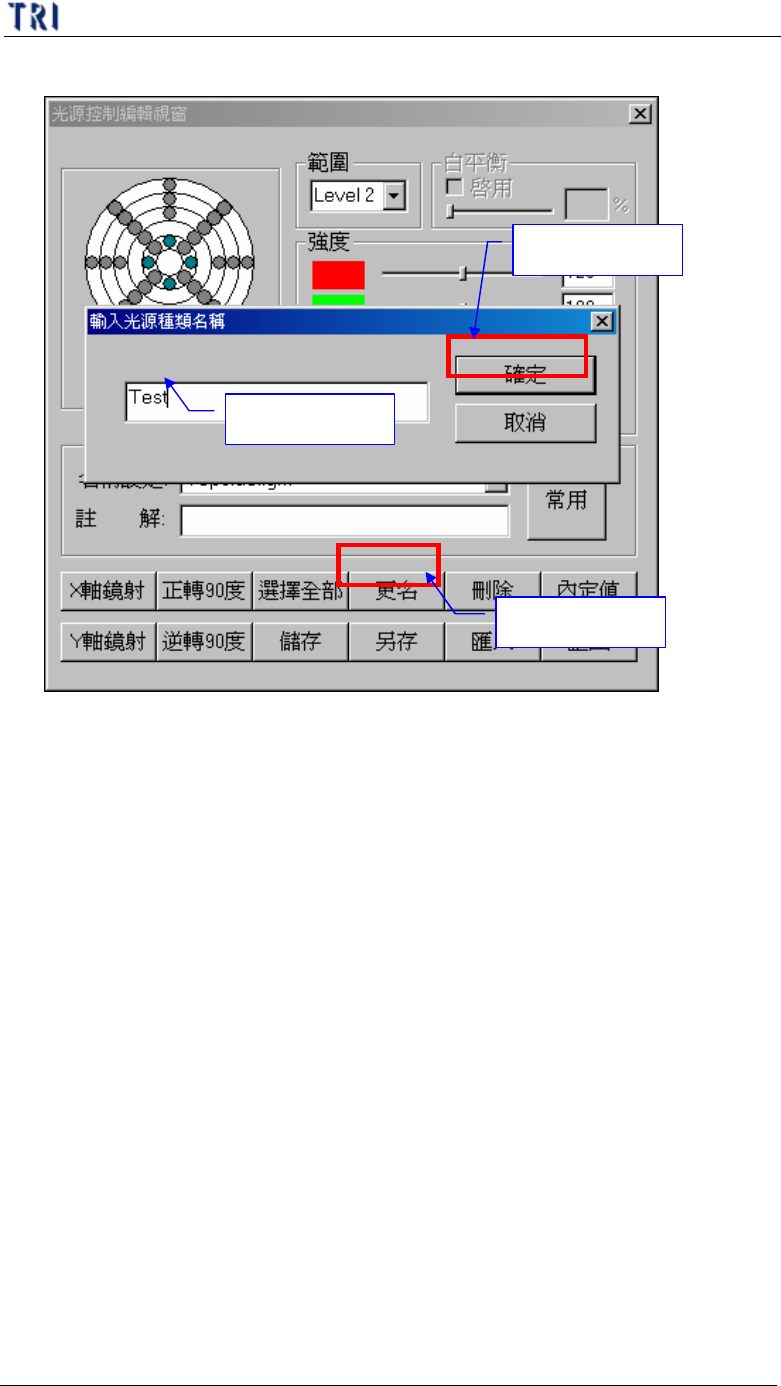

(12) 更名(Rename) – 按下可改變目前所選擇的燈光名稱

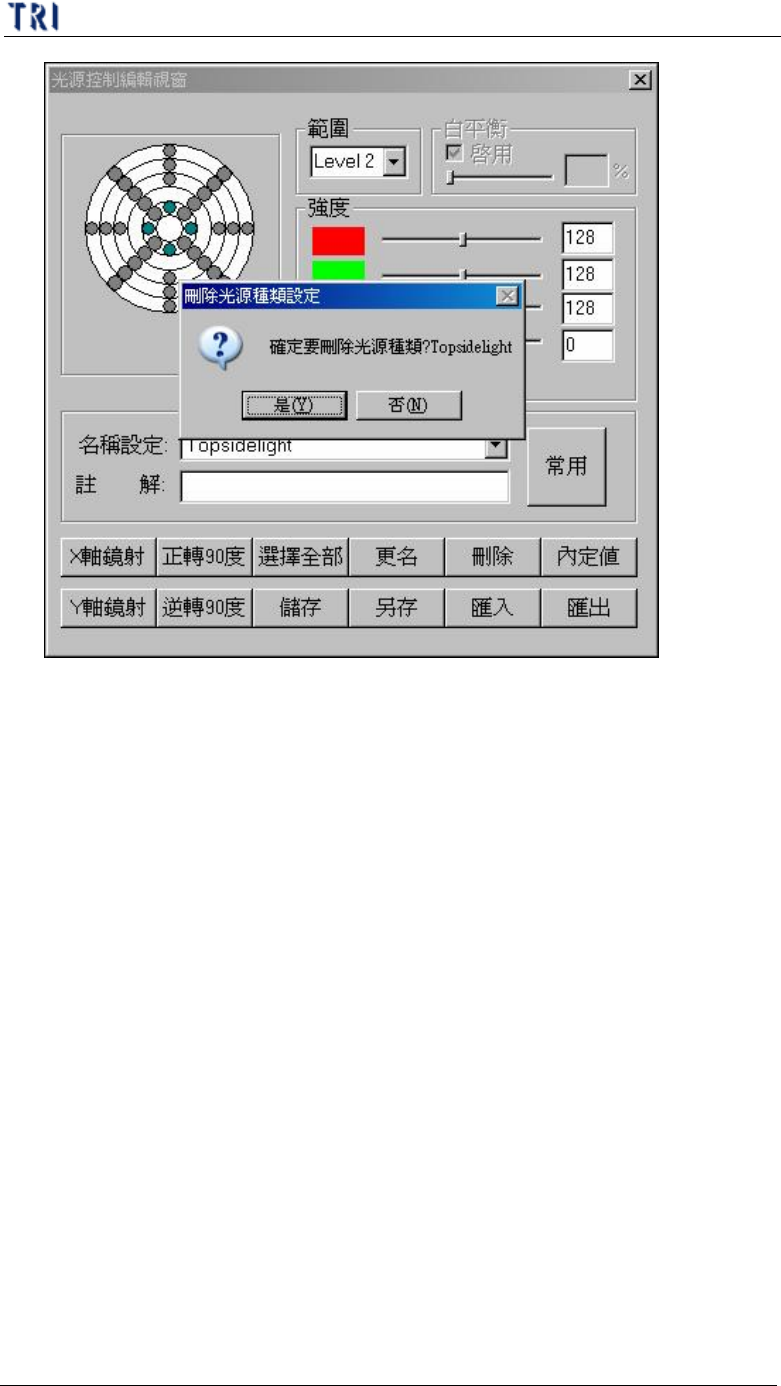

(13) 刪除(Delete) – 刪除目前所選擇的燈光，確認後請按下[是]。
2. 輸入新名稱
1. 按下[更名]
1. 按下[確定]
第三章、ATPG 功能介紹
TR7500E 使用手冊
154
(14) 內定值(Type) – 按下後會以圖示顯示內定的一些燈光設定。只有在第(5)點切
換至[All]時此按鈕才有效。
l 可自行新增一燈光且將燈光名稱設定為“自訂名稱 1_自訂名稱 2”則在
此內定值圖示將會新增一[自訂名稱 1]的頁籤，內容就含有一名稱為[自
訂名稱 1_自訂名稱 2]的燈光。

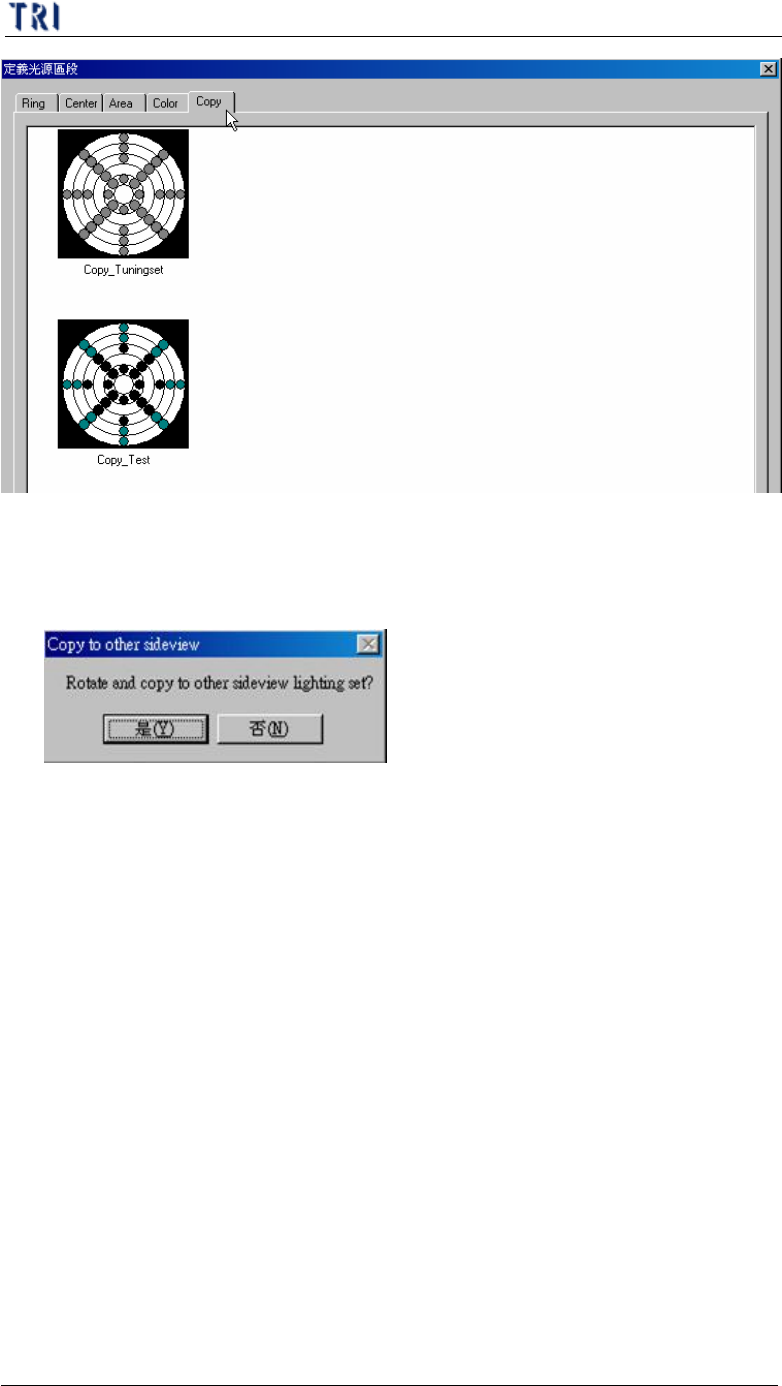

l 舉例說明 – 新增兩燈光各命名為[Copy_Tuningset]以及[Copy_Test]，
則按下內定值按鈕後會出現[定義光源區段]視窗，其中一個頁籤即為
[Copy]，且內含[Copy_Tuningset]以及[Copy_Test]兩組燈光。
第三章、ATPG 功能介紹
TR7500E 使用手冊
155
(15) 儲存(Save) – 按此鈕可儲存目前所選取燈光的所有參數設定。當所調整的光
源為 AnglelightA 或 AnglelightB 時，系統會詢問是否將光源設定套用至其他
鏡頭相對應的燈光上。
(16) 另存(Save As) – 按此鈕可將目前所選取燈光與所有參數以其他名稱儲存。
(17) 匯入(Import) – 將目前編輯的燈光檔案匯出到電腦中，其附檔名為[*.LED]。
(18) 匯出(Export) – 將已存在的燈光檔(*.LED)案匯入到程式中使用。
l 開新檔案時系統會抓取[C:\AOI\DEFAULTLED7500.LED]檔案為光源的
預設值。
l 在程式中對於燈光設定所作的任何修改只會被儲存在目前的程式當
中，若希望將修改過的燈光與其他程式共用，則可使用[匯出]功能將燈
光匯出，開啟另外的檔案時再將燈光檔案[匯入]即可。
9.2. 特殊光源設定
l 檢測時會使用到的光源即為按下[Normal]按鈕後所顯示的 13 種燈光，包含
尋找第一定位點的燈光[Fiducial0]、尋找第二定位點的燈光[Fiducial1]、擷取
大圖影像的[Maplight]、製作程式時上方攝影機的兩種預設燈光[ToplightA]、
[ToplightB]、製作程式時前方攝影機的兩種預設燈光[FrontlightA]、
[FrontlightB]、製作程式時後方攝影機的兩種預設燈光[RearlightA]、
[RearlightB]、製作程式時左方攝影機的兩種預設燈光[LeftlightA]、
