第三章、ATPG 功能介紹
TR7500E 使用手冊
155
(15) 儲存(Save) – 按此鈕可儲存目前所選取燈光的所有參數設定。當所調整的光
源為 AnglelightA 或 AnglelightB 時，系統會詢問是否將光源設定套用至其他
鏡頭相對應的燈光上。
(16) 另存(Save As) – 按此鈕可將目前所選取燈光與所有參數以其他名稱儲存。
(17) 匯入(Import) – 將目前編輯的燈光檔案匯出到電腦中，其附檔名為[*.LED]。
(18) 匯出(Export) – 將已存在的燈光檔(*.LED)案匯入到程式中使用。
l 開新檔案時系統會抓取[C:\AOI\DEFAULTLED7500.LED]檔案為光源的
預設值。
l 在程式中對於燈光設定所作的任何修改只會被儲存在目前的程式當
中，若希望將修改過的燈光與其他程式共用，則可使用[匯出]功能將燈
光匯出，開啟另外的檔案時再將燈光檔案[匯入]即可。
9.2. 特殊光源設定
l 檢測時會使用到的光源即為按下[Normal]按鈕後所顯示的 13 種燈光，包含
尋找第一定位點的燈光[Fiducial0]、尋找第二定位點的燈光[Fiducial1]、擷取
大圖影像的[Maplight]、製作程式時上方攝影機的兩種預設燈光[ToplightA]、
[ToplightB]、製作程式時前方攝影機的兩種預設燈光[FrontlightA]、
[FrontlightB]、製作程式時後方攝影機的兩種預設燈光[RearlightA]、
[RearlightB]、製作程式時左方攝影機的兩種預設燈光[LeftlightA]、
第三章、ATPG 功能介紹
TR7500E 使用手冊
156
[LeftlightB]、及製作程式時右方攝影機的兩種預設燈光[RightlightA]、
[RightlightB]共 13 種。
Camera
Top Front Rear Left Right
1
ToplightA
FrontlightA
RearlightA
LeftlightA
RightlightA
lightin
g
2
ToplightB
FrontlightB
RearlightB
LeftlightB
RightlightB
l 燈光的設定視電路板顏色、吃錫等等狀況不同而定。
10. 編輯元件資料庫

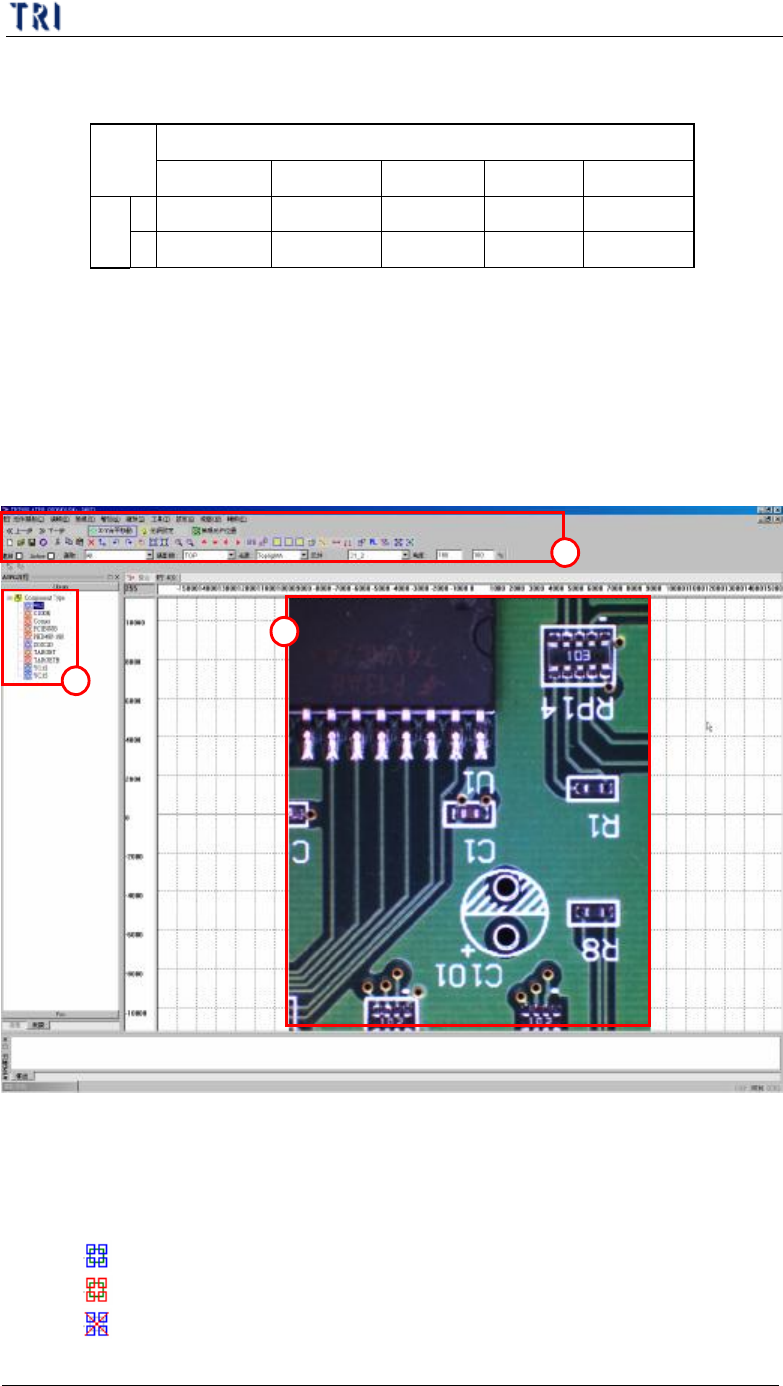

l 編輯元件資料庫的主畫面
(1) 工具列表 – 建立元件資料庫所需的工具列表，將在以下內容作詳細說明。
(2) 類形列表 –本電路板上所有類型元件的列表，各圖示所代表意義如下。
l – 有檢測框且己存檔
l – 無檢測框且己存檔
l – 有檢測框且未存檔
2
1
3
第三章、ATPG 功能介紹
TR7500E 使用手冊
157
l – 無檢測框且未存檔
(3) 影像區 – 在此區放置檢測框並建立元件資料庫。可以按住滑鼠左鍵拖曳來
選取影像，滑鼠由上方往下方拖曳可以選取所有碰到的檢測框，而從下方往
上方拖曳則只有檢測框完全被包含的才會被選取。
10.1. 元件類型
新增一個元件類型
將已存在的元件資料庫匯入
儲存目前編輯的元件資料庫
將目前編輯的元件資料庫以其他位置或名稱儲存
將所有開啟的頁籤關閉
尋找元件
將檢測框旋轉
10.1.1. 新增
l 此功能可新增元件形式進行資料庫編輯
10.1.2. 載入
l 將已存在的元件資料庫套用到目前的元件上。
10.1.2.1
載入元件程式庫資料細部功能介紹
