第三章、ATPG 功能介紹
TR7500E 使用手冊
157
l – 無檢測框且未存檔

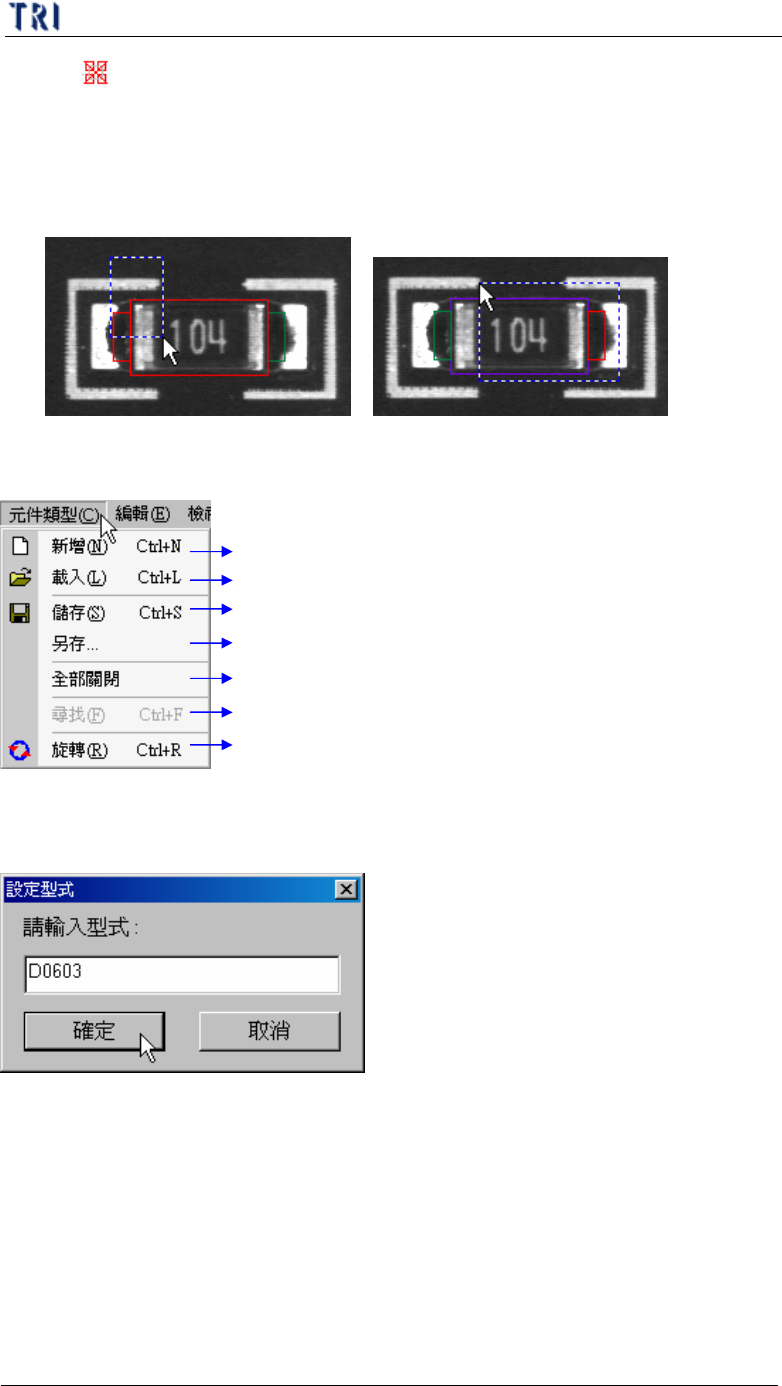

(3) 影像區 – 在此區放置檢測框並建立元件資料庫。可以按住滑鼠左鍵拖曳來
選取影像，滑鼠由上方往下方拖曳可以選取所有碰到的檢測框，而從下方往
上方拖曳則只有檢測框完全被包含的才會被選取。
10.1. 元件類型
新增一個元件類型
將已存在的元件資料庫匯入
儲存目前編輯的元件資料庫
將目前編輯的元件資料庫以其他位置或名稱儲存
將所有開啟的頁籤關閉
尋找元件
將檢測框旋轉
10.1.1. 新增
l 此功能可新增元件形式進行資料庫編輯
10.1.2. 載入
l 將已存在的元件資料庫套用到目前的元件上。
10.1.2.1
載入元件程式庫資料細部功能介紹
第三章、ATPG 功能介紹
TR7500E 使用手冊
158
元件本體之寬度及高度
程式庫之縮圖
元件形式
所有形式列表
形式數量
3
2
4
5
6
7
1
(1) 圖形表示區域 – 以圖形表示各形式的資料庫圖形
(2) 形式列表 – 將所有存放的元件資料庫列出來
(3) 尋找 – 輸入條件後按下[尋找]按鈕可找出所需的元件資料庫
l 種類 – 系統自動將各種形式元件區分為 IC、CHIP、Other 等等的種
類，可以根據此分類尋找或選擇[ALL]在所有種類中尋找。
第三章、ATPG 功能介紹
TR7500E 使用手冊
159
l 腳 – IC 腳的總數，若輸入[-1]表示不限腳數全部尋找。
l 名稱 –輸入形式的名稱來尋找資料庫檔案。
l 路徑 – 可選擇存放元件資料庫的路徑，預設的存放位置為
「C:\AOI\PackageLibrary」。
l 尋找 – 按下後系統會依找所輸入條件尋找。
(4) 重新載入 – 按下此按鈕可將元件資料庫更新至最新狀態。在程式開啟後若
元件資料庫的資料有被變更時可按此鈕更新。
(5) 上一個、下一個、Page – 按下按鈕可分別跳至前一頁及後一頁，Page 表示
目前的頁數以及總頁數。
(6) 確定 – 按下後可將選取的元件資料庫套用到目前的形式上，若在圖形表示
區域雙擊滑鼠左鍵亦有相同效果。
(7) 取消 – 按下後關閉此對話方塊。
10.1.2.2
載入元件程式庫資料步驟
Step1. 在[元件程式庫]視窗中輸入所需的條件之後，按下[尋找]按鈕，系統將會
列出所有符合條件的資料庫形式。
Step2. 在目標資料庫的繪圖區上雙擊滑鼠左鍵，或在目標資料庫的繪圖區上按一
下滑鼠左鍵選取，接著按下[確定]按鈕。
Step3. 系統會詢問目前元件的形式與所選擇的元件形式是否相同。若按[是]，則
表示兩個形式是代表相同的東西，則目前的形式將會被視為選擇形式的一
個子項目，編輯完成後存檔時會以選擇的資料庫名稱存檔。若按[否]，表
示兩者是不同的種類，編輯完成後存檔時會以目前的形命名式名稱。舉以
下狀況為例，目前所編輯的是[R0805]，而資料庫中已經存在[0805]的資料
庫，希望能夠將他套用到[R0805]中使用。
