第 一 章 、 程 式製作 流程 T R 7500 E 使用手冊 9
第一章、程式製作流程
TR7500E 使用手冊
8
3. 編輯元件資料
l 需將資料做編輯，使其符合多連板中左上角電路板之資訊。

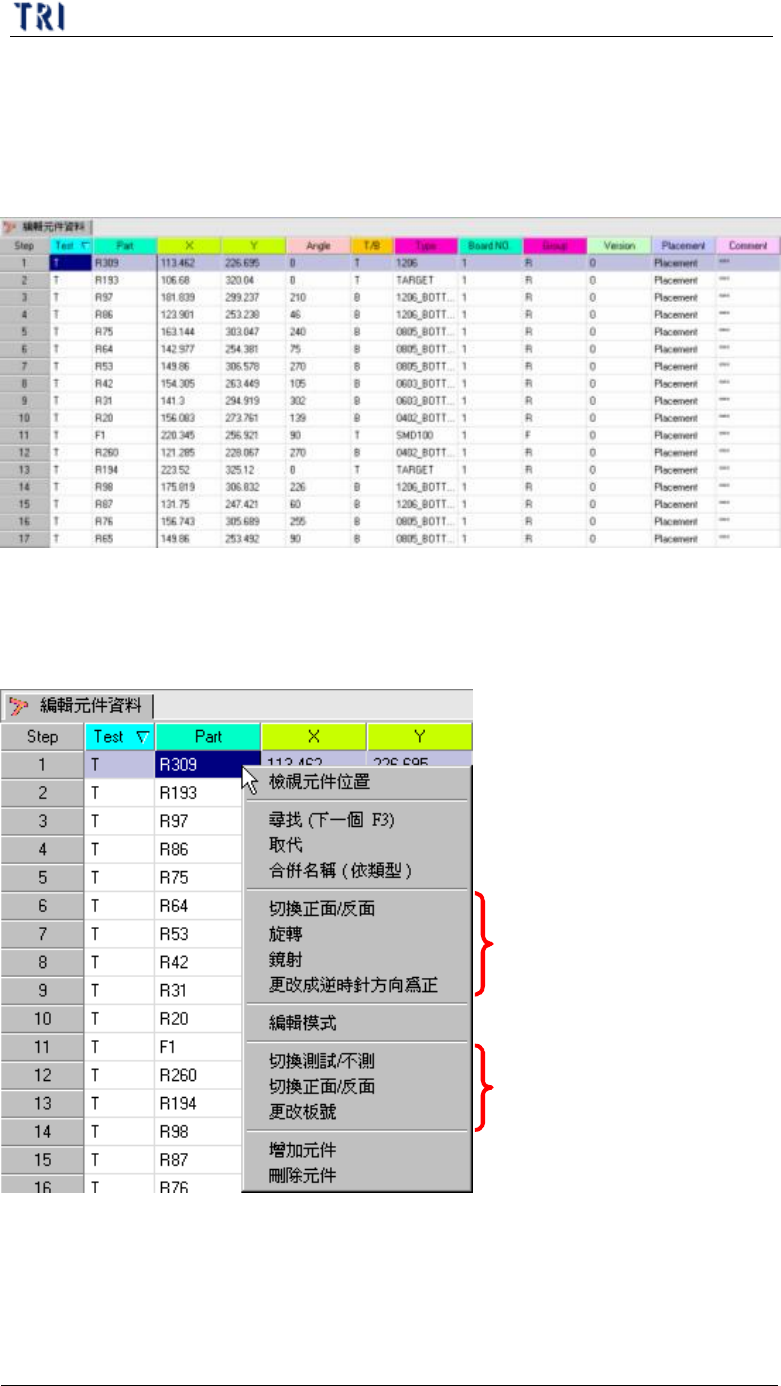

(1) 出現元件資料表
(2) 在元件資料表區域按下滑鼠右鍵，會出現編輯資料表之工具列。可利用這些
工具將元件資料進行編輯，直到資料符合實際資料為止。若為待測板為多連
板則需將此元件資料編輯成與左上角之機板資料一致即可。
對於整片板子進
行編輯區域
對於單顆元件編
輯區域

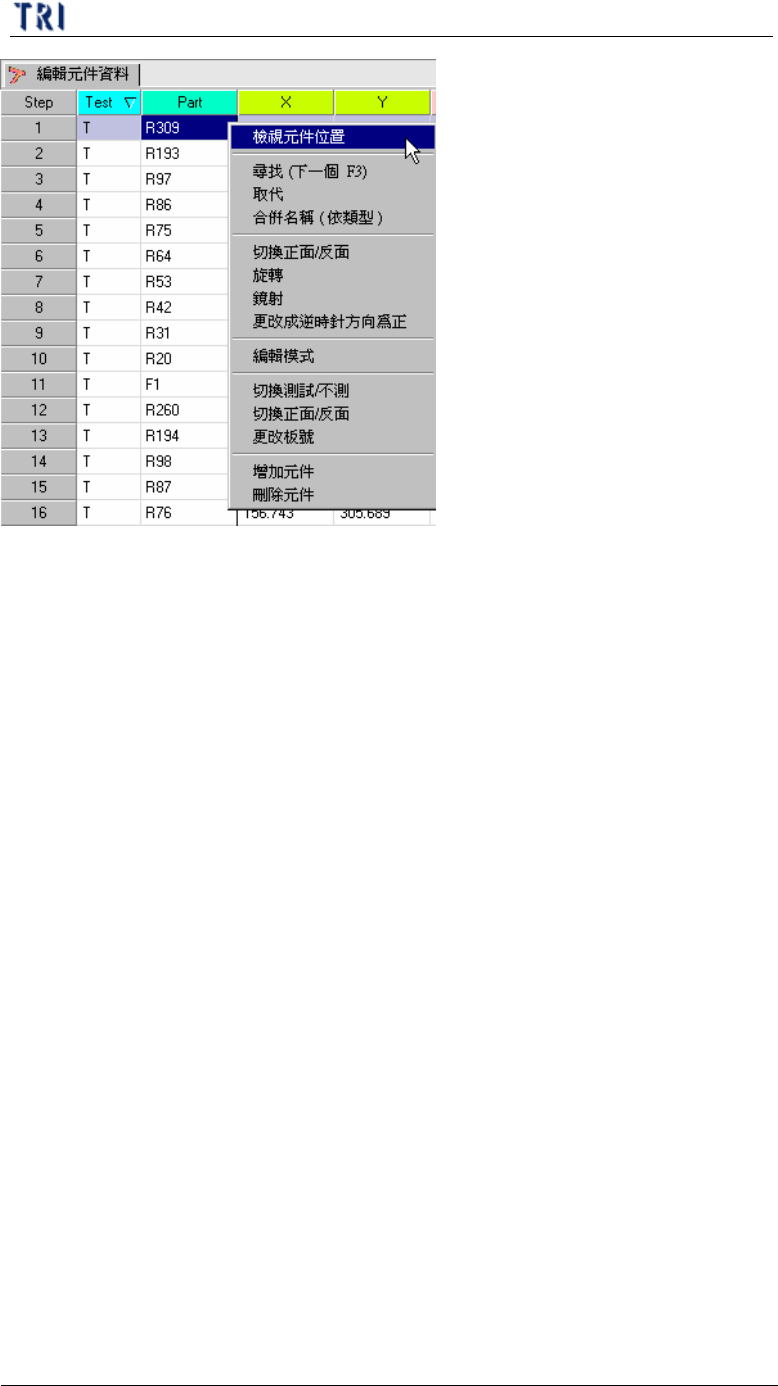

(3) 按下[檢視元件位置]來協助確認元件資料是否正確
第一章、程式製作流程
TR7500E 使用手冊
9
第一章、程式製作流程
TR7500E 使用手冊
10
(4) 確認元件資料無誤後按[下一步]以進行下一步驟
(5) 系統會出現是否關閉視窗對話框，按下[確定]才可進行下一步

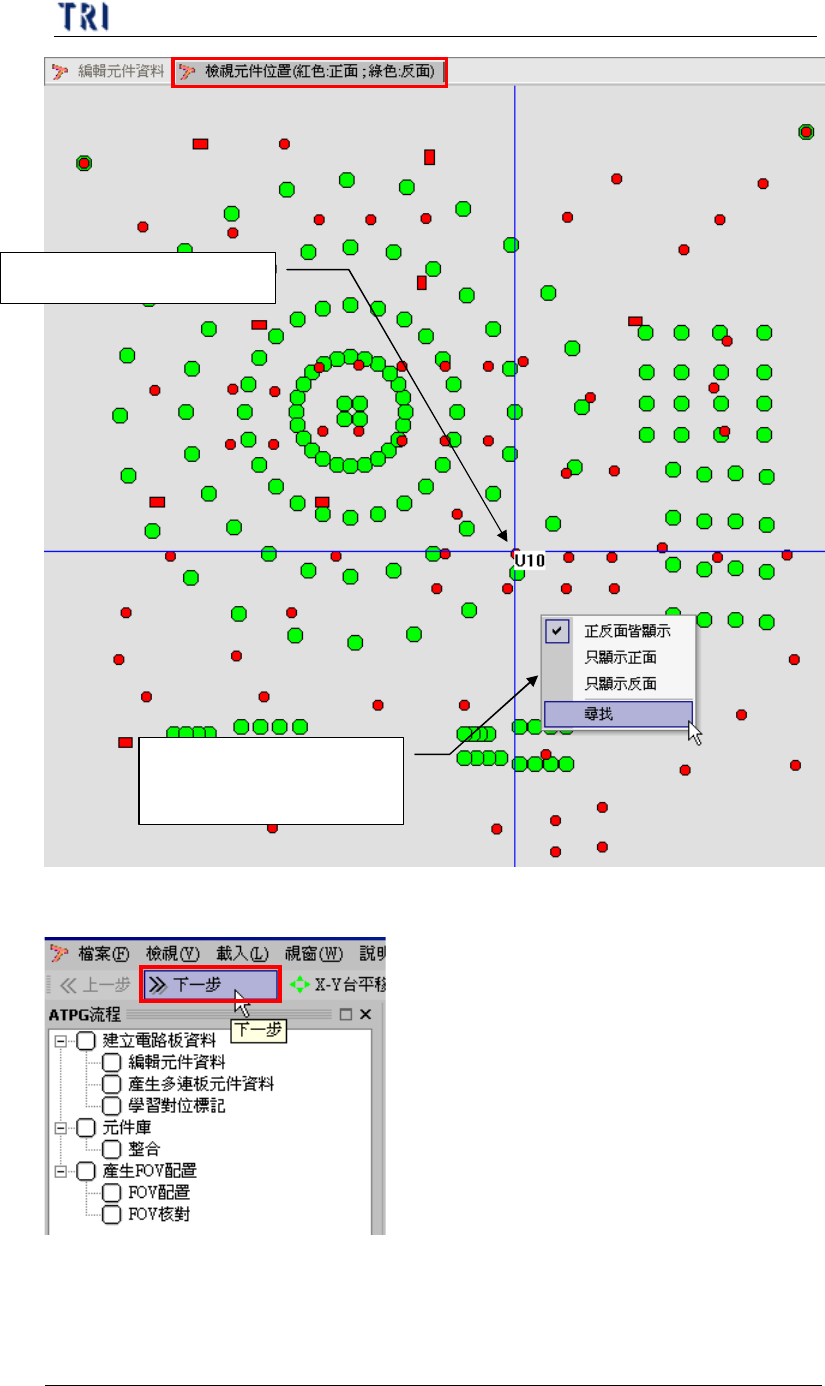

確認元件位置是否正確
按下滑鼠右鍵可幫助尋
找元件位置
