第三章、ATPG 功能介紹
TR7500E 使用手冊
161

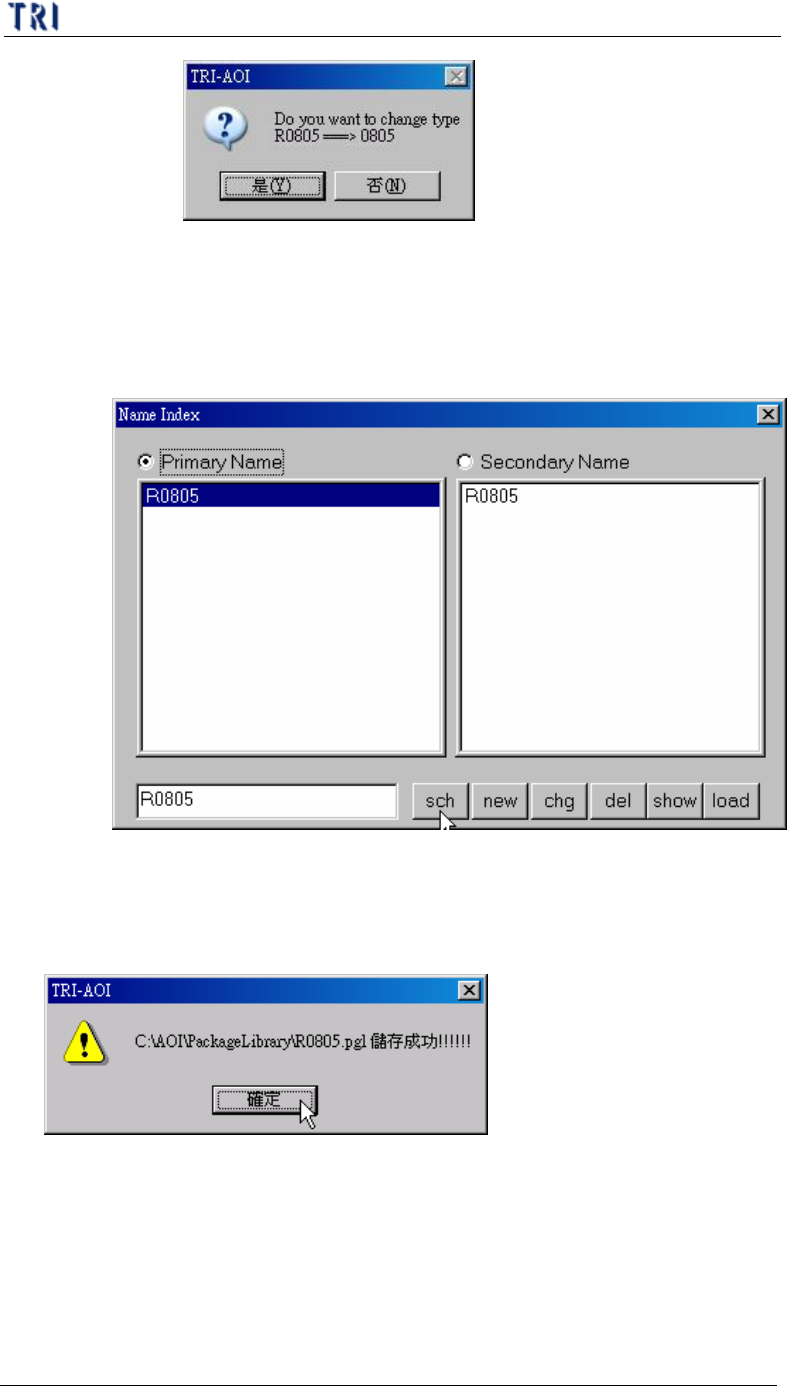

l 選擇[否] – 系統會將[0805]之資料庫套用進來，但資料匯入後所作的
任何修改已經與[0805]無關，存檔時將以[R0805]命名。未來其他程
式若存在[R0805]這個形式的元件，會直接套用[R0805]的元件資料
庫。
10.1.3. 儲存
l 將目前編輯的這個形式儲存至資料庫中，按下[儲存]會出現以下視窗，確認
名稱及路徑無誤後請按下[確定]。
10.1.4. 另存…
l 將目前編輯的元件資料庫以其他位置或名稱儲存，按下[另存…]會出現以下
視窗，輸入欲修改的路徑或形式名稱後請按下[確定]。
第三章、ATPG 功能介紹
TR7500E 使用手冊
162

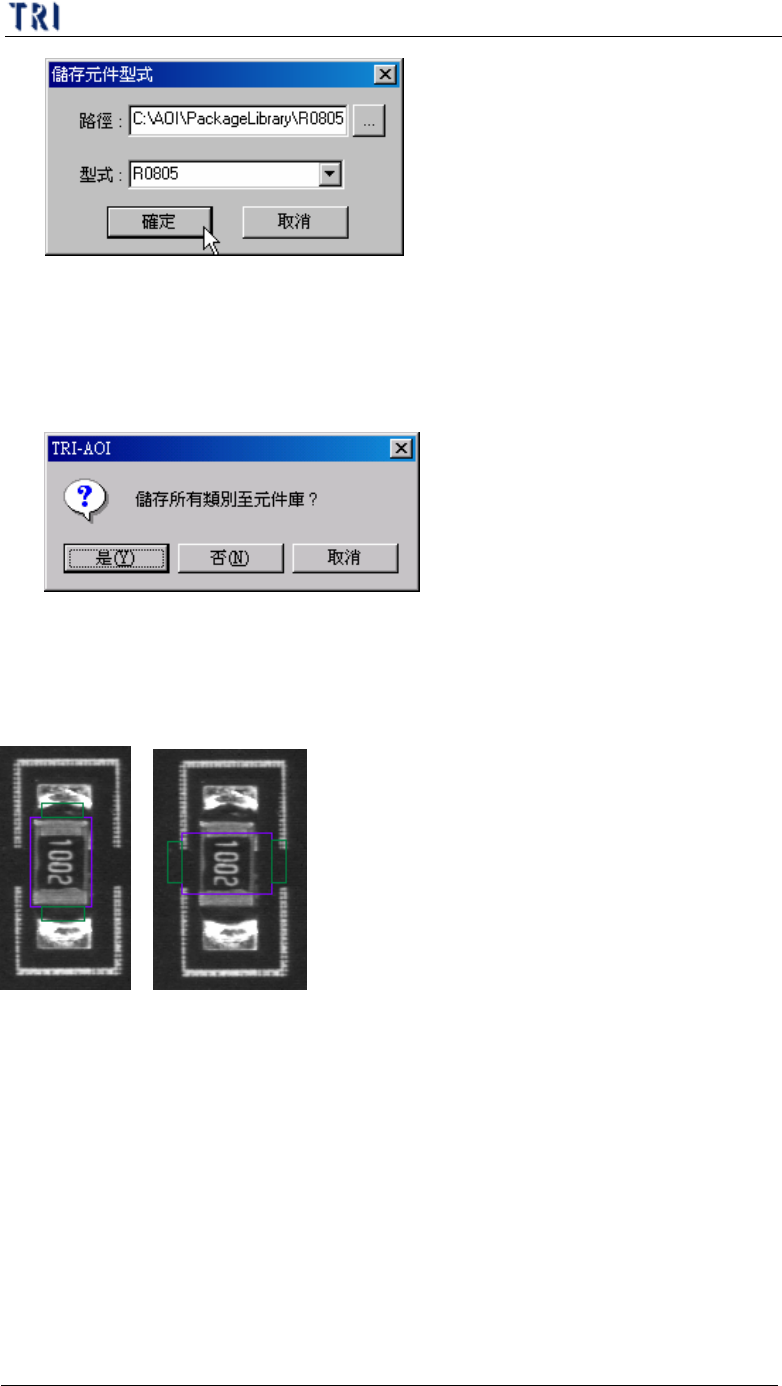

10.1.5. 全部關閉
l 將目前所有開啟的頁籤關閉，可節省一個個關閉的時間。按下[全部關閉]會
出現以下視窗。按[是]表示儲存所有形式資料庫，按[否]表示全部不儲存，
按[取消]表示關閉的動作取消。
10.1.6. 旋轉
l 將檢測框旋轉，按[旋轉]按鈕一次，表示將此元件所有的檢測框向逆時針旋
轉 90 度。
第三章、ATPG 功能介紹
TR7500E 使用手冊
163
10.2. 編輯
返回前一動作
重做上一動作
將所選擇的框剪下
複製所選擇的框
貼上複製或選擇的框
刪除所選擇的框
將所選擇的數個框朝指定方向對齊
連結檢測框
解除檢測框之間的連結
鏡射所選擇的框
將所選擇的框依指定方向複製且旋轉
變更腳位的方向性
改變檢測框形狀
10.2.1. 對齊(Align)
l 可將多個框往指定的方向對齊，以[向上對齊]為例，所有選取的框會向上移
動至框的上緣切齊最上方的框的上緣為止。
10.2.2. 連結(Link)
l 此功能可以將有從屬關係之檢測框連結起來。由 於 某 些檢測框本身不具有定
位的功能(void 及 pin 等)，所以必須依靠與有定位功能的檢測框(Missing、
Lead 與 Align 等)連結來做定位。
l 若具有從屬關係之檢測框是經由[增加所有檢測框]功能一次增加的，則系統
會自動將其連結起來，不需要再經手動連結。
