第三章、ATPG 功能介紹
TR7500E 使用手冊
163

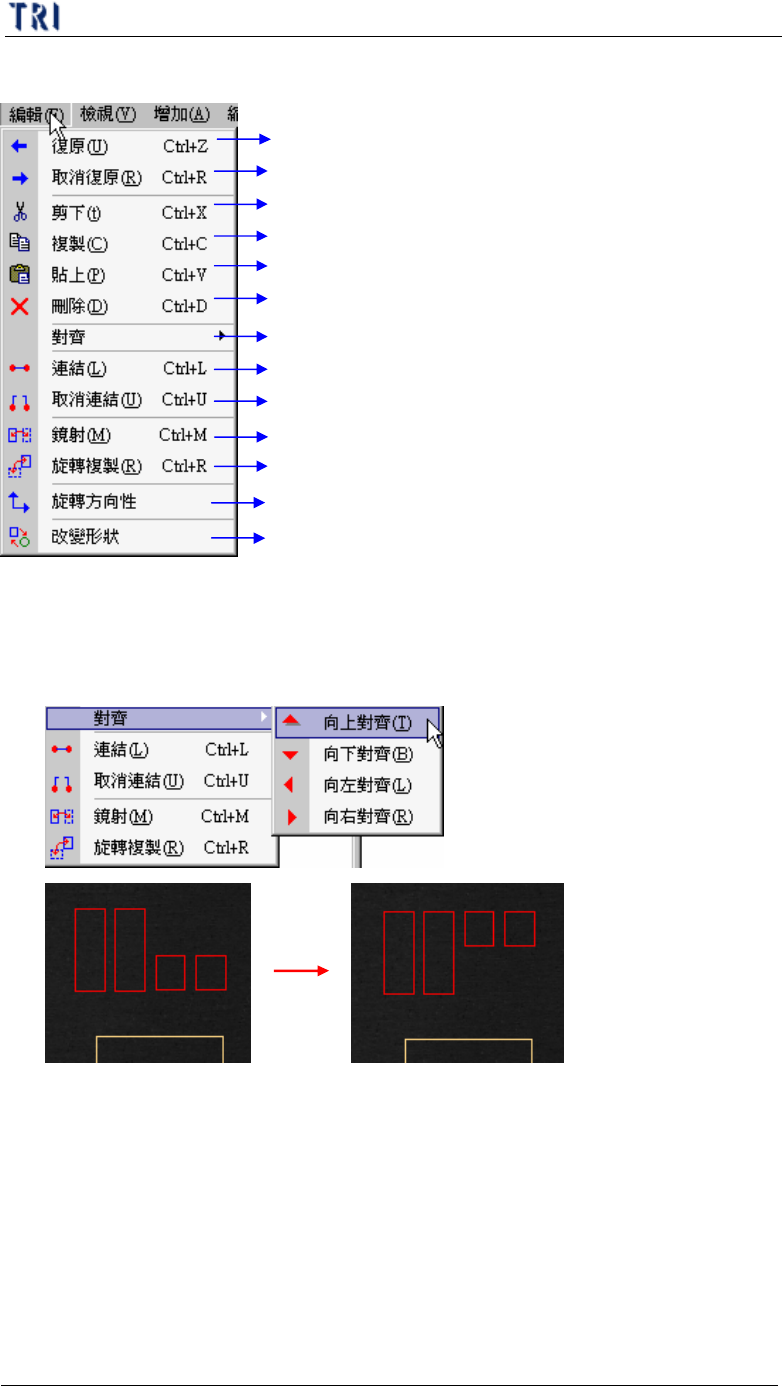

10.2. 編輯
返回前一動作
重做上一動作
將所選擇的框剪下
複製所選擇的框
貼上複製或選擇的框
刪除所選擇的框
將所選擇的數個框朝指定方向對齊
連結檢測框
解除檢測框之間的連結
鏡射所選擇的框
將所選擇的框依指定方向複製且旋轉
變更腳位的方向性
改變檢測框形狀
10.2.1. 對齊(Align)
l 可將多個框往指定的方向對齊，以[向上對齊]為例，所有選取的框會向上移
動至框的上緣切齊最上方的框的上緣為止。
10.2.2. 連結(Link)
l 此功能可以將有從屬關係之檢測框連結起來。由 於 某 些檢測框本身不具有定
位的功能(void 及 pin 等)，所以必須依靠與有定位功能的檢測框(Missing、
Lead 與 Align 等)連結來做定位。
l 若具有從屬關係之檢測框是經由[增加所有檢測框]功能一次增加的，則系統
會自動將其連結起來，不需要再經手動連結。
第三章、ATPG 功能介紹
TR7500E 使用手冊
164
10.2.3. 取消連結(Unlink)
l 按下[取消連結]可將已存在的連結解除。
10.2.4. 鏡射(Mirror)
l 此功能可將選取的框作鏡射複製的動作，可選擇以原點、X 軸或 Y 軸為鏡
射的基準。
10.2.5. 旋轉複製(Rotate Copy)
l 此功能可將選取的框往指定的角度作複製，旋轉時是以元件本體框的中心點
為圓心。可選擇的角度限制在 90、180 即 270 度三個選項。
第三章、ATPG 功能介紹
TR7500E 使用手冊
165
n 以 90 度旋轉複製為例
10.2.6. 旋轉方向性(Rotate Side)
l 按一次可將所選擇腳位的方向逆時針旋轉 90 度。
10.2.7. 改變形狀(Change Shape)
l 本功能可以將選擇的[Void]或[Solder]框改變形狀，可由矩形改變為圓形或由
圓形改變為矩形。
10.3. 檢視(View)
是否顯示 ATPG 工具列
是否顯示左方工作區域
是否顯示下方 Output Bar
