第三章、ATPG 功能介紹
TR7500E 使用手冊
169

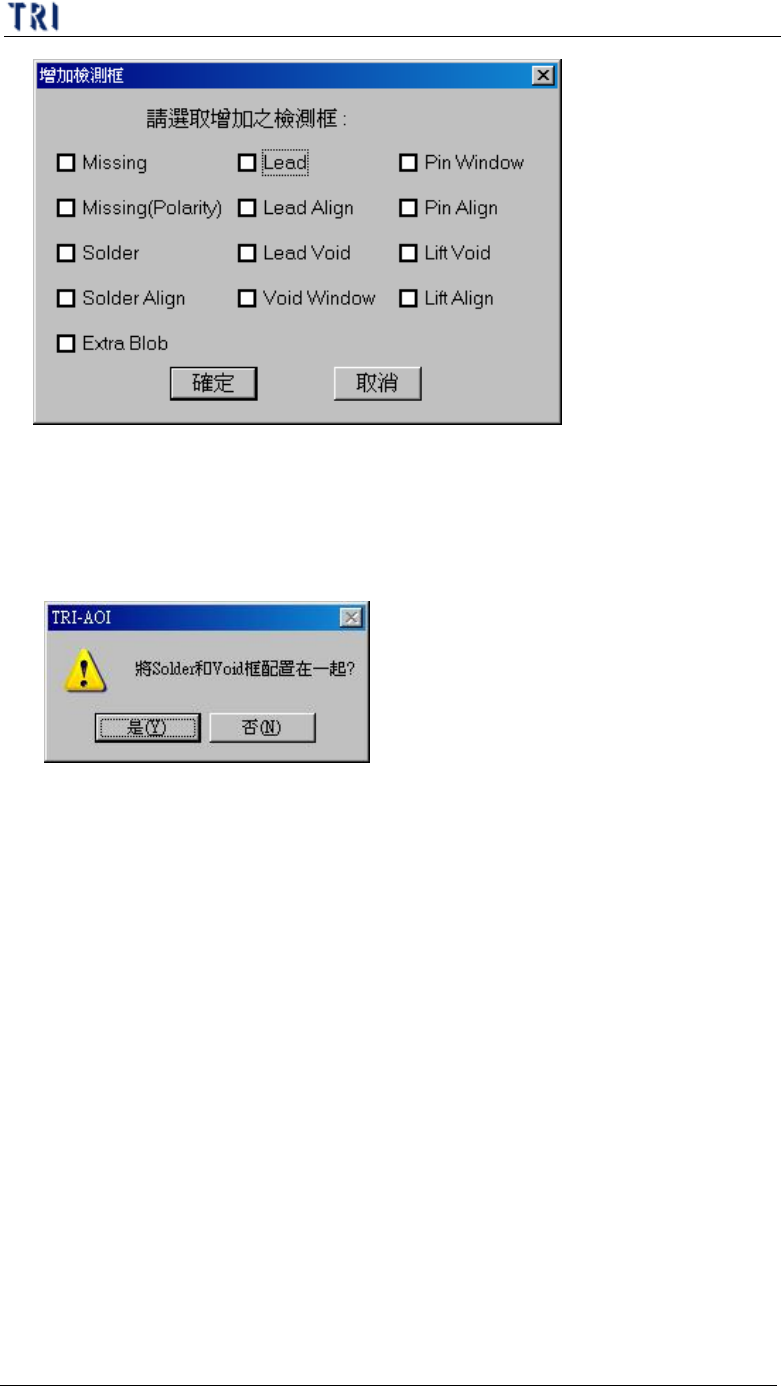

l 在製作 IC 類型元件的資料庫時，[Solder]框與[Void Window]會同時勾選，再
按下[確定]後，系統詢問是否要將[Solder]框及[Void]框配在相同的 FOV中；
若選擇[是]，表示系統會將每一支 IC 腳的[Solder]框及[Void]框安排在相同
FOV 當中。
第三章、ATPG 功能介紹
TR7500E 使用手冊
170

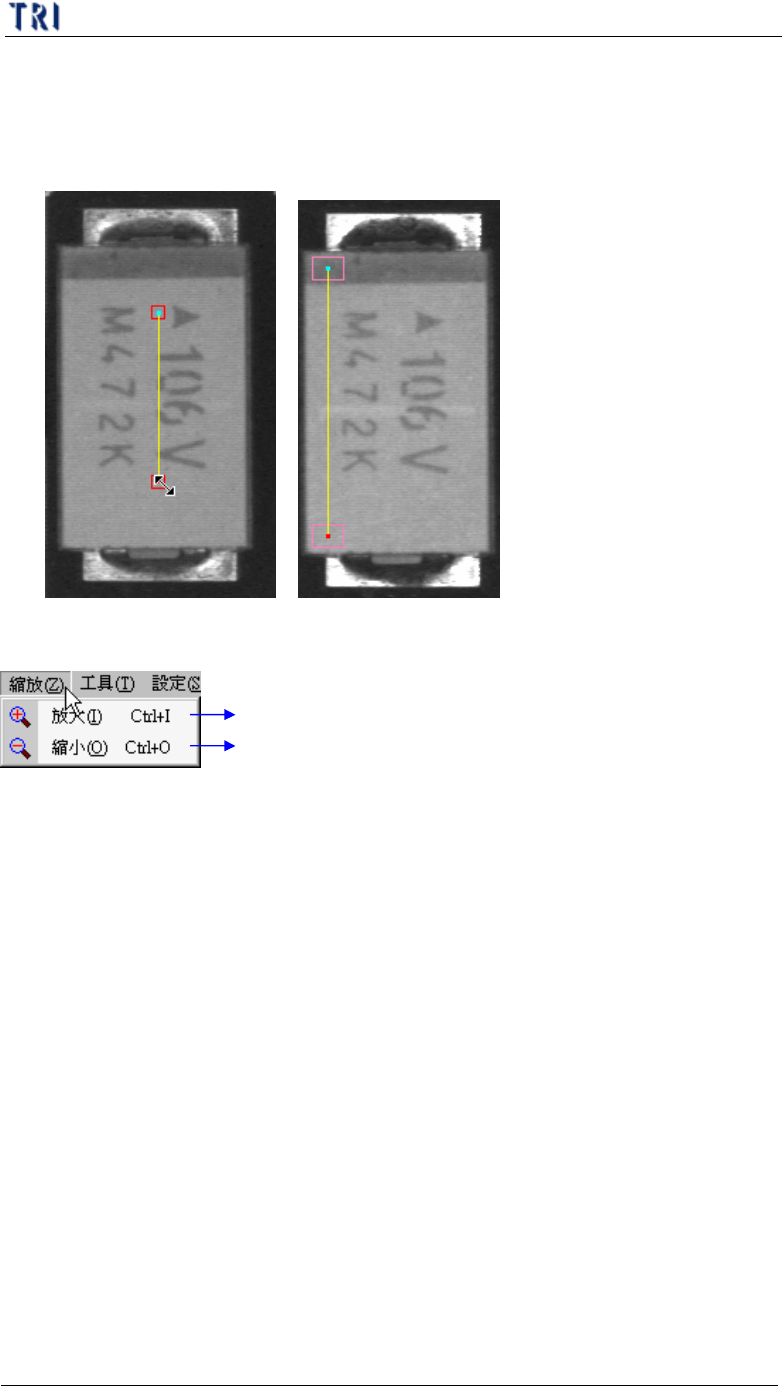

10.4.5. 反向配對(Polarity Pair)
l 按下此按鈕會產生以兩個框為一組的檢測框，需調整其位置位於灰階值有差
距的位置上。在 檢測時若發現原本兩個檢測框的灰階值相反時則可以檢測出
元件極反。
10.5. 縮放(Zoom)
將所有檢測框依比例放大顯示
將所有檢測框依比例縮小顯示

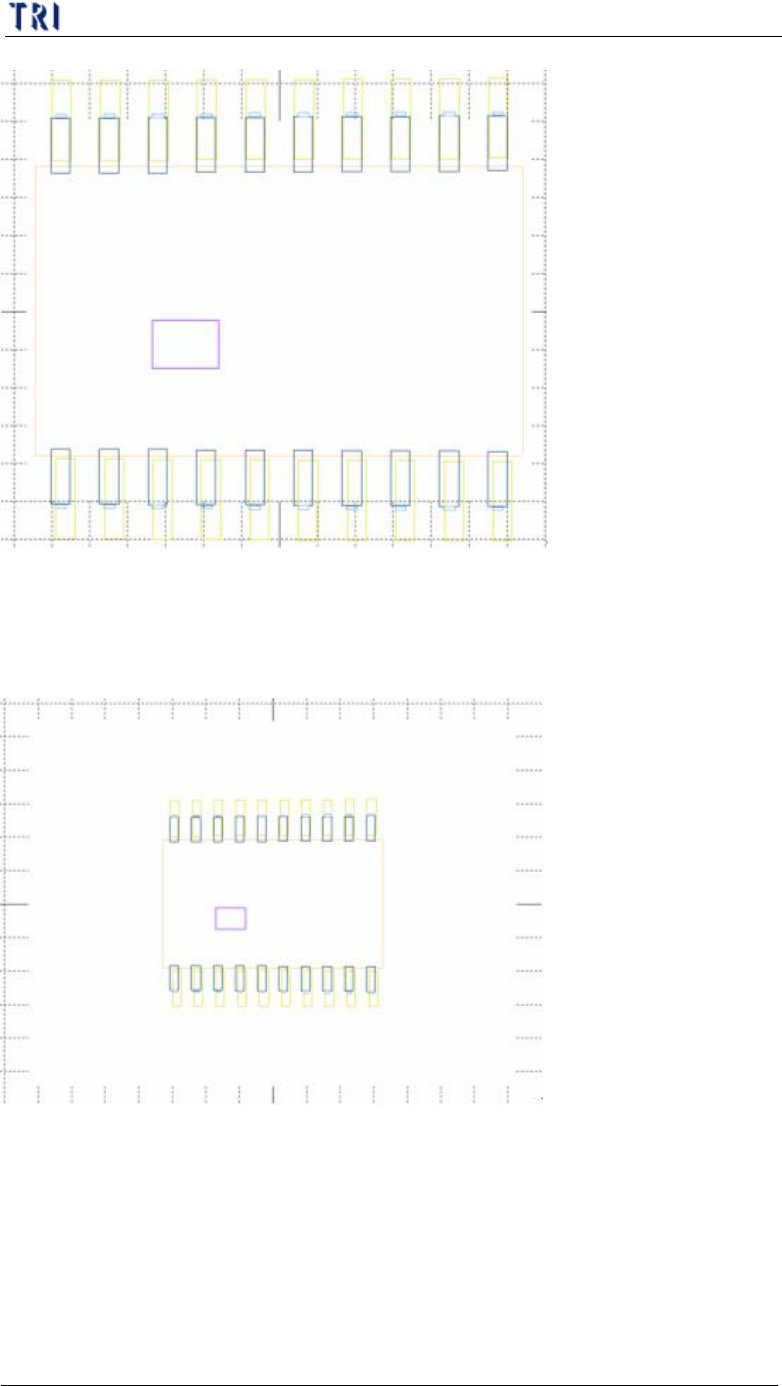

10.5.1. 放大(Zoom In)
l 按下此按鈕後畫面會以繪圖區形式顯示所有檢測框放大的畫面，每按一次會
放大 10%。
第三章、ATPG 功能介紹
TR7500E 使用手冊
171
10.5.2. 縮小(Zoom Out)
l 按下此按鈕後畫面會以繪圖區形式顯示所有檢測框縮小的畫面，每按一次會
縮小 10%。
