第三章、ATPG 功能介紹
TR7500E 使用手冊
172

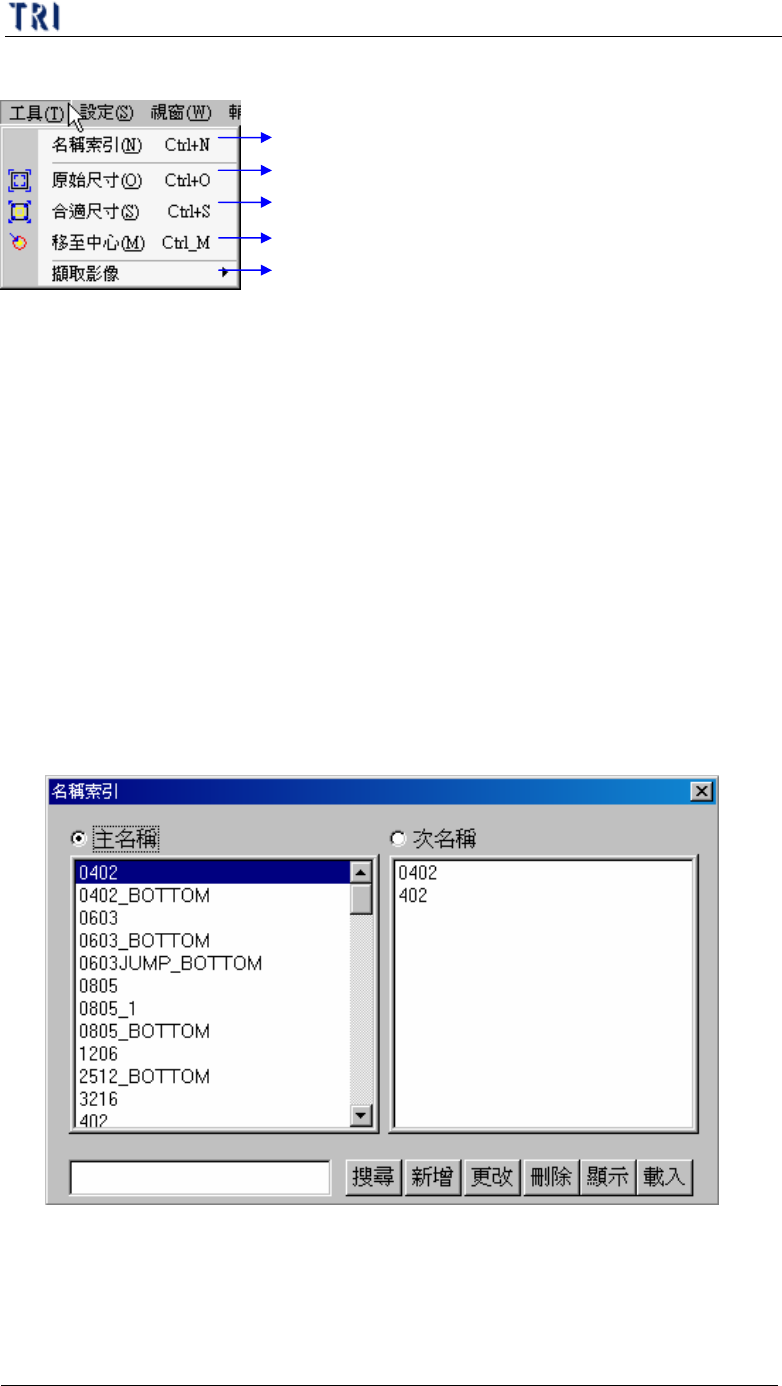

10.6. 工具(Tool)
將形式名稱建立主名稱及次名稱之主從關係
回到原始影像尺寸畫面
在繪圖模式中以盡可能最適合的尺寸顯示所有檢測框
將畫面移回所選定元件的中心位置
擷取遠端編輯站所需影像
10.6.1. 名稱索引(Name Index)
l 主要功能是將元件的形式作更有效的分類。在 作 業 中 常遇 到 元件的形式實際
上相同，但我們所取得的 CAD 檔中卻以其他名稱(可能為別稱或料號)來作
為它的形式名稱，此時就可以使用此功能來將實際上為相同形式的元件分在
同一類。若元件形式能完整用索引方式做分類，將可以節省建立元件資料庫
的時間。
l 其中主名稱表示此形式的代表名稱，儲存在元件資料庫(library)中的名稱就
是以此命名，主名稱之下可以有許多個次名稱，每一次名稱所代表的形式與
主名稱所代表的完全相同。舉例而言，主名稱[0402]之下有兩個次名稱，分
別為[0402]以及[402]，所代表的意義是在元件資料庫中只會儲存[0402]這個
資料庫，但若一個新的 CAD 檔中有[402]形式的元件的話，系統會直接對[402]
套用[0402]的資料庫。
l 此名稱索引檔案儲存在「C:\AOI\name.idx」
l 搜尋 – 根據左下角輸入欄位之內容尋找完全吻合的形式名稱，無論是在主
名稱欄或次名稱欄中有找到的就會被列出。

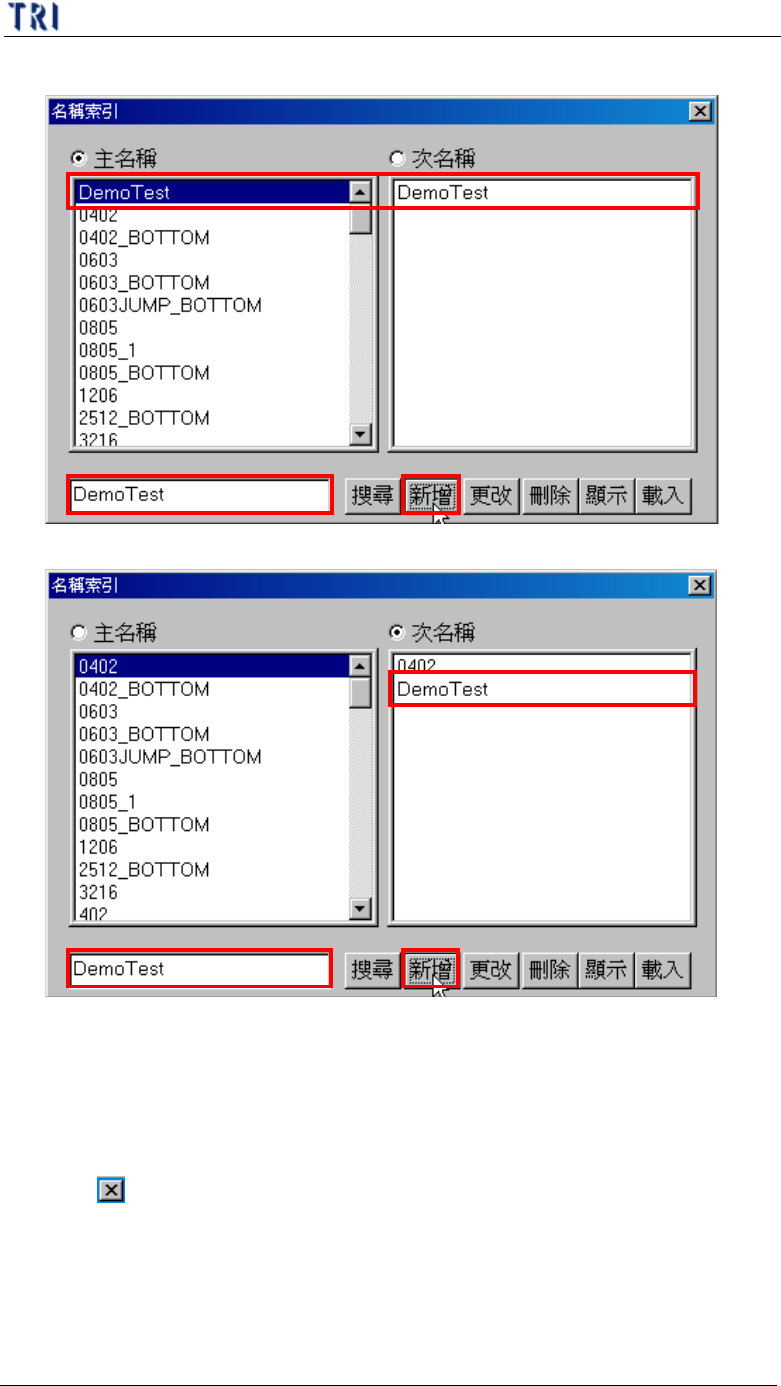

l 新增 – 新增一個名稱索引至所點選的欄位中
第三章、ATPG 功能介紹
TR7500E 使用手冊
173
n 新增一索引至主名稱
n 新增一索引至次名稱
l 更改 – 可更據左下角之輸入欄位之內容修改所點選的主名稱或次名稱的名
字
l 刪除 – 刪除所選擇的主名稱或是次名稱索引
l 顯示 – 顯示所有的主名稱索引
l 載入 – 若來源資料有變動可重新載入名稱索引之資料庫(C:/AOI/name.idx)
l 結束( ) – 按下[是]以儲存變更的設定

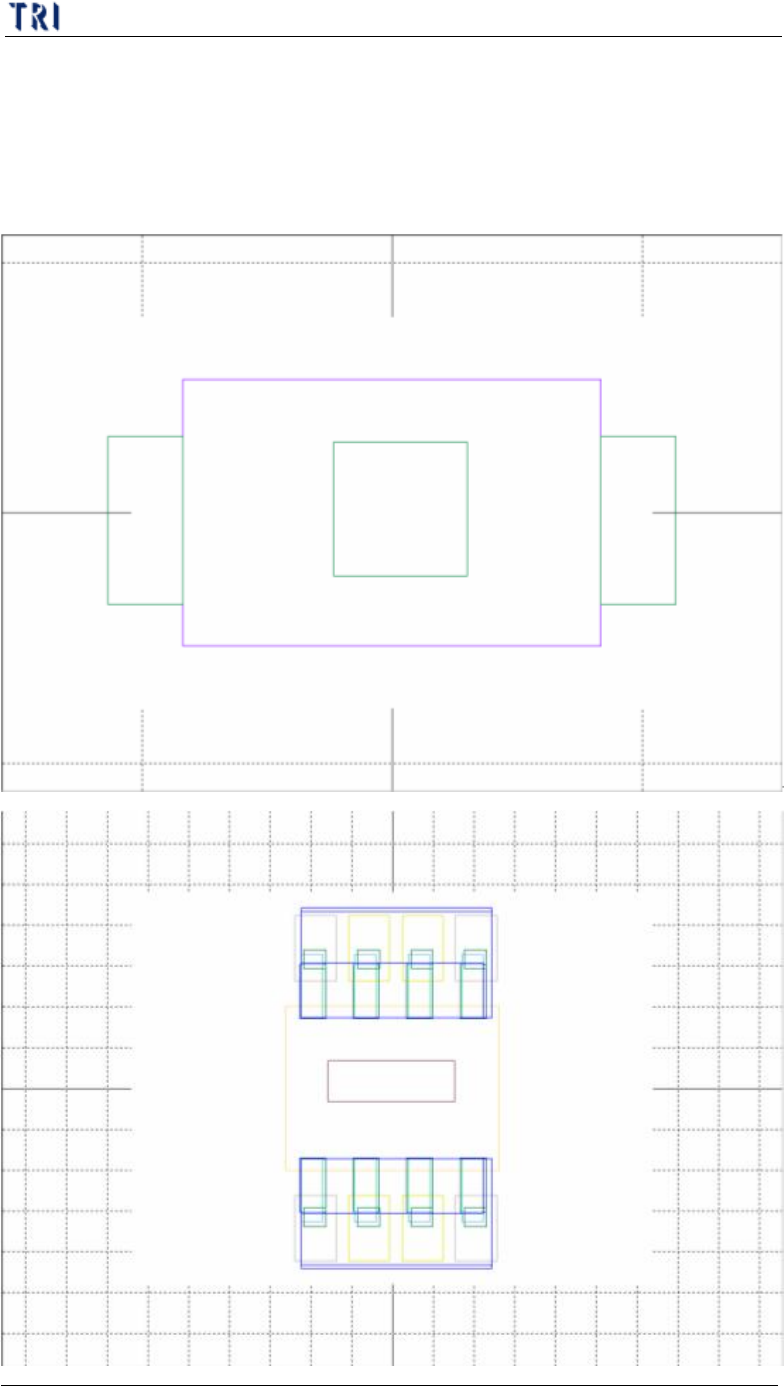

10.6.2. 原始尺寸(Original Size)
l 回到原始影像尺寸畫面。若之前有使用[放大]或[縮小]功能，檢測框的尺寸
會跟隨放大或縮小的倍率顯示，那麼按下此按鈕後檢測框將會回到原始的大
第三章、ATPG 功能介紹
TR7500E 使用手冊
174
小，且元件影像畫面會重新出現。
10.6.3. 合適尺寸(Suit Size)
l 按下次按鈕後，系統會在繪圖模式中以盡可能最適合的尺寸顯示所有檢測
框。
