第 三 章、 A T PG 功 能 介紹 T R 7500 E 使用手冊 1 91 l 參數設定 區 – 根據 不 同種 類的 檢測框 所需 設定 的 參數 不 相同 ，若 一 次 選擇 多 個 檢測框作設定 ， 則 需 要 在 欲 更改 的 項 目 後 方的方 塊打勾 ，有 打 勾 的 那 些 參數 才會 作 修 改 。 參數設定 請 參 閱 第三章 11. 。 l 設定 預 設 值 – 按下此按 鈕 表 示 要 進 行 設定 預 設…
第三章、ATPG 功能介紹
TR7500E 使用手冊
190
n 清除全部(Clear All) – 按下此按鈕可將之前所設定的遮找完全清
除。
l 權重(Weighting) – 針對所選取的影像進行檢測權重的設定，設定完成的
數值會套用到本顆元件所有標準影像上。關於權重設定的方法請參閱第
三章 11.3. 。
10.7.3. 比對條件
l 在此可以設定檢測框比對條件的參數，檢測結果是否通過端看是否有通
過比對的條件。
參數設定區
l 形式(Type) – 顯示目前設定的形式
l 視窗(Window(s)) – 顯示目前正在設定的檢測框的名字，若選擇多個檢
測框則會顯示[========]。
l 方法(Method) – 顯示目前正在設定參數的檢測框。若在畫面中選擇多個
檢測框則一次需選擇一種檢測框來設定。
第三章、ATPG 功能介紹
TR7500E 使用手冊
191
l 參數設定區 – 根據不同種類的檢測框所需設定的參數不相同，若一次
選擇多個檢測框作設定，則需要在欲更改的項目後方的方塊打勾，有打
勾的那些參數才會作修改。參數設定請參閱第三章 11. 。

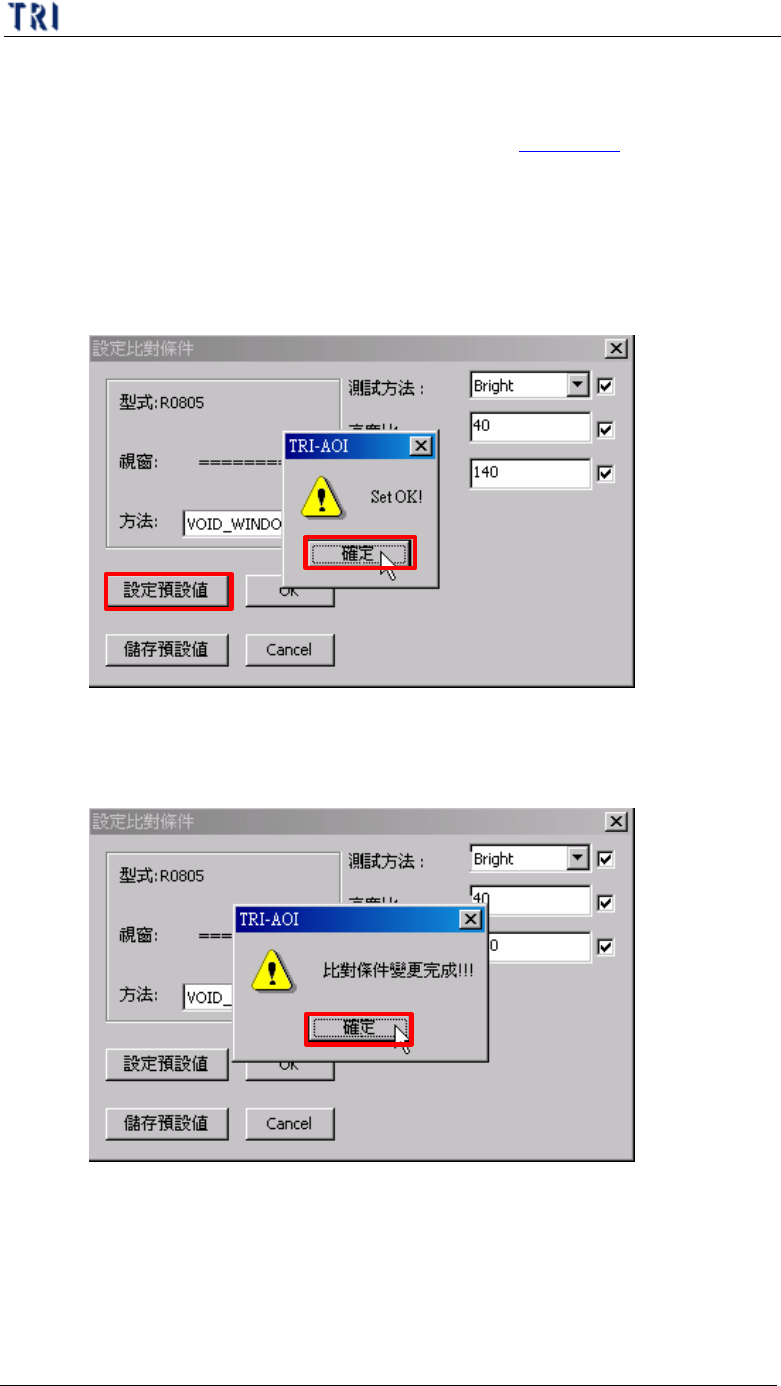

l 設定預設值 – 按下此按鈕表示要進行設定預設值的動作。
l 儲存預設值 – 按下此按鈕表示將目前的參數設定為此形式的預設值，
未來所產生的此形式的檢測框將套用這些預設值。所以想要設定檢測框
參數的預設值，需先在參數設定區將參數設定成預設值後，先按下[設
定預設值]按鈕，接著按下[儲存預設值]按鈕，即完成預設值的設定。
l OK – 按下[OK]按鈕即可將參數設定到選取的檢測框中。
l Cancel – 按下[Cancel]按鈕即可關閉[設定比對條件]視窗。

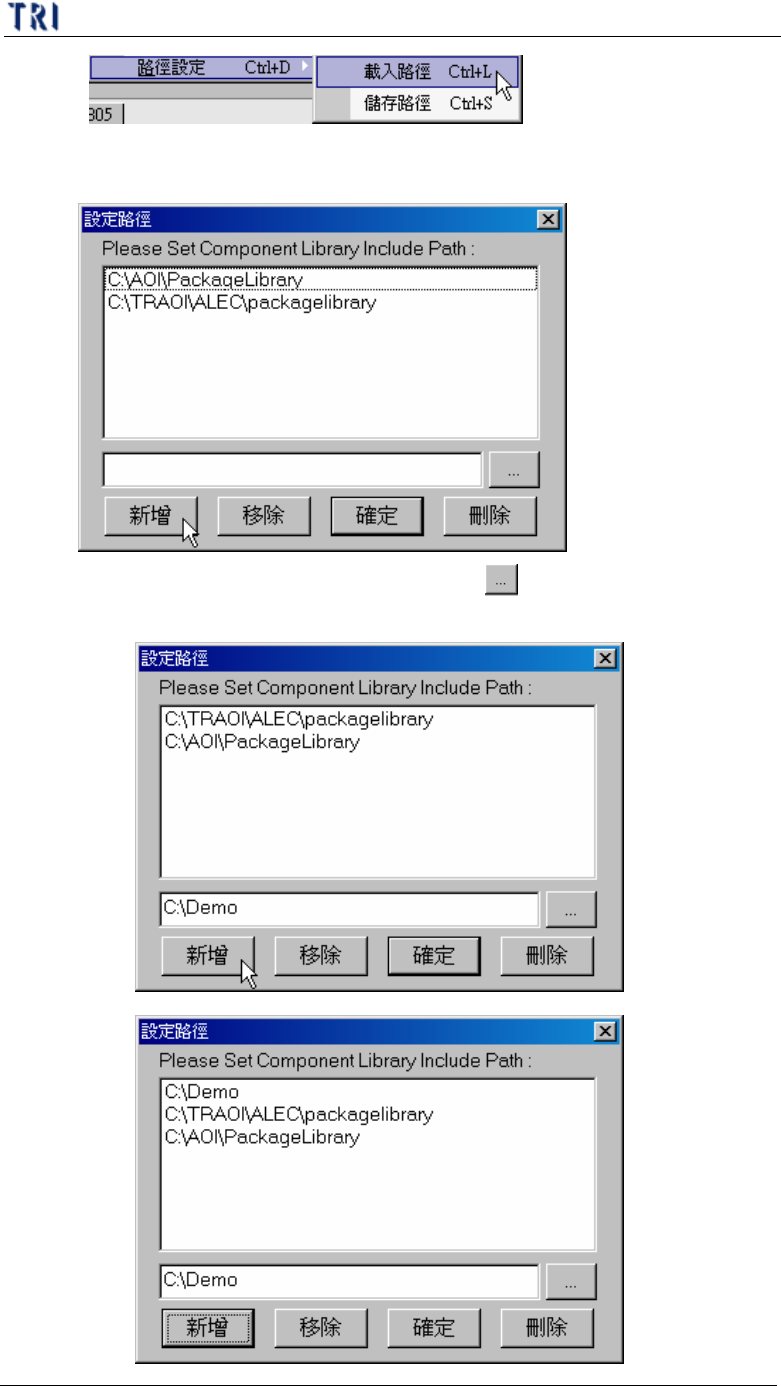

10.7.4. 路徑設定
l 可以在此自行設定元件資料庫存取的路徑。
第三章、ATPG 功能介紹
TR7500E 使用手冊
192
l 載入路徑 – 資料庫在載入時可以讀取的資料夾路徑。
n 新增 – 在上方直接輸入路徑或按下 按鈕瀏覽路徑後，可新增資
料庫載入路徑。
