第 三 章、 A T PG 功 能 介紹 T R 7500 E 使用手冊 1 94 10 . 8 . 工具 列 l 介紹 其他 工具 列 10.8.1. 連 結 ( L i n k ) l 若 勾選 [ 連 結 ] 選項 ，系統 會顯示 出 目前 所 選 取 的 檢測框與 其他 檢測 框 的 連 結，以 亮 藍色 線條表 示 。
第三章、ATPG 功能介紹
TR7500E 使用手冊
193

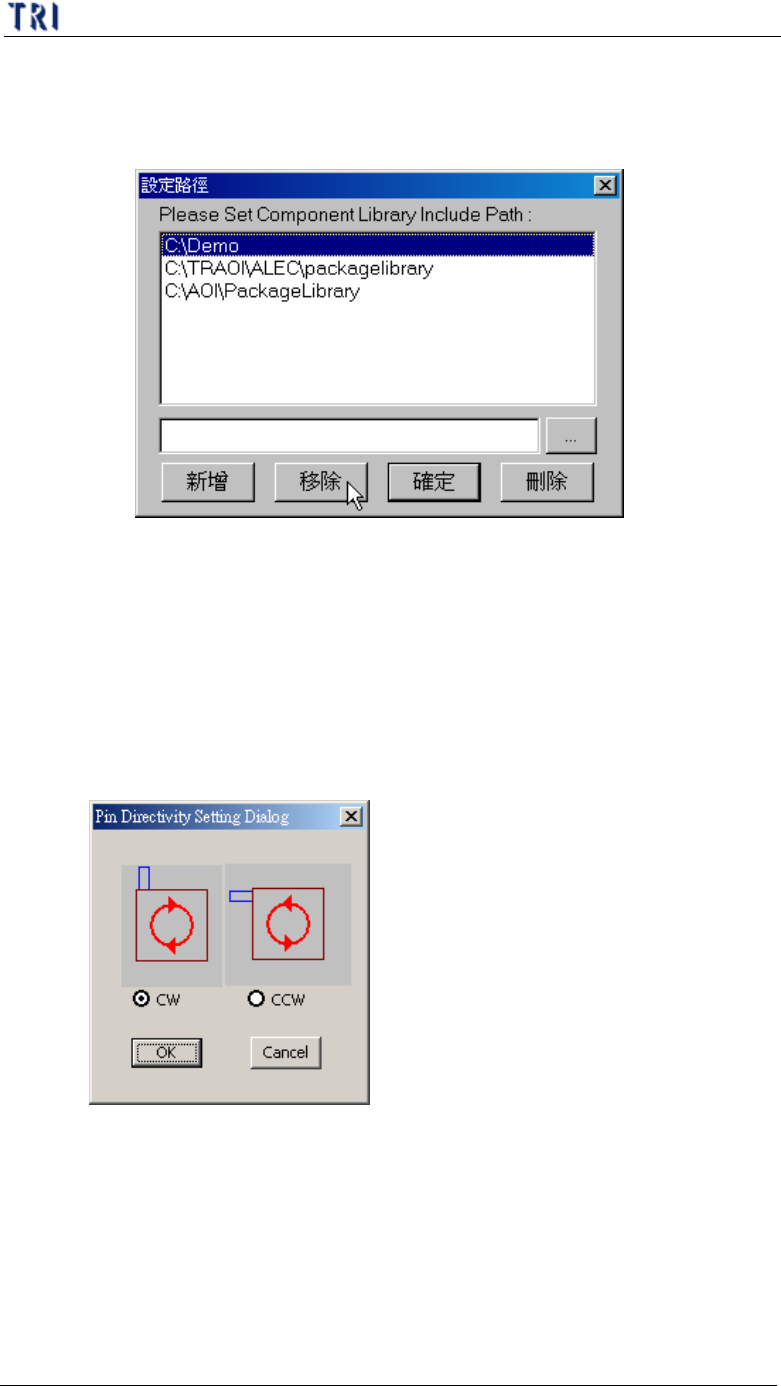

n 移除 – 在路徑列表中選擇欲刪除的路徑後按下[移除]，則可移除
此路徑。
n 確定 – 儲存對於路徑的改變並關閉[設定路徑]視窗。
n 取消 – 不儲存對於路徑的任何改變且關閉[設定路徑]視窗。
l 儲存路徑 – 資料庫在儲存時存入的資料夾路徑。
10.7.5. 腳位方向性(Pin Directivity)
l 此功能是用來定義 IC 腳位的方向性，可選擇順時中或逆時鐘。若不選
擇的話，預設值為順時針。

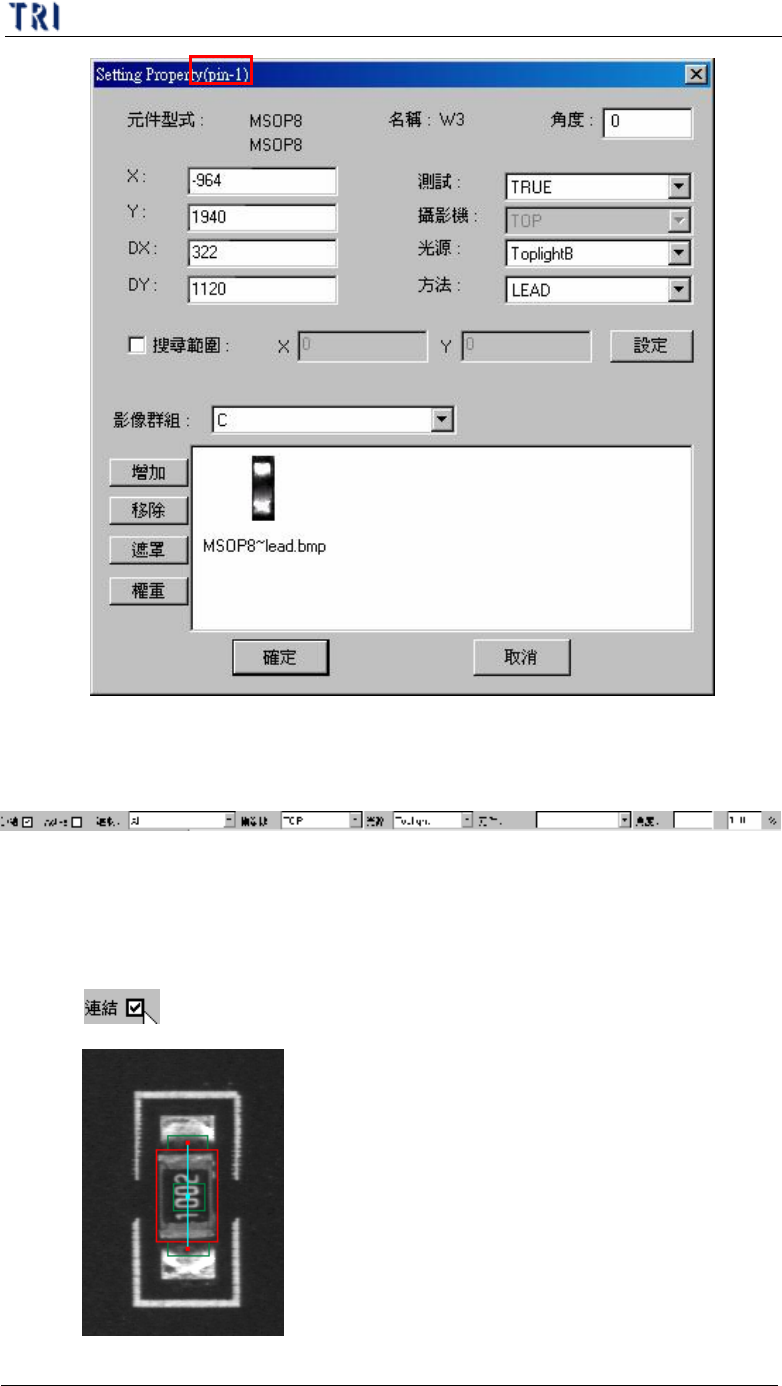

l 在屬性視窗可以看到選擇的檢測框所代表的 IC 腳號碼。(pin-1)表示該
檢測框不為任何一隻 IC 腳之檢測框。
第三章、ATPG 功能介紹
TR7500E 使用手冊
194
10.8. 工具列
l 介紹其他工具列
10.8.1. 連結(Link)
l 若勾選[連結]選項，系統會顯示出目前所選取的檢測框與其他檢測
框的連結，以亮藍色線條表示。
第三章、ATPG 功能介紹
TR7500E 使用手冊
195
10.8.2. Active

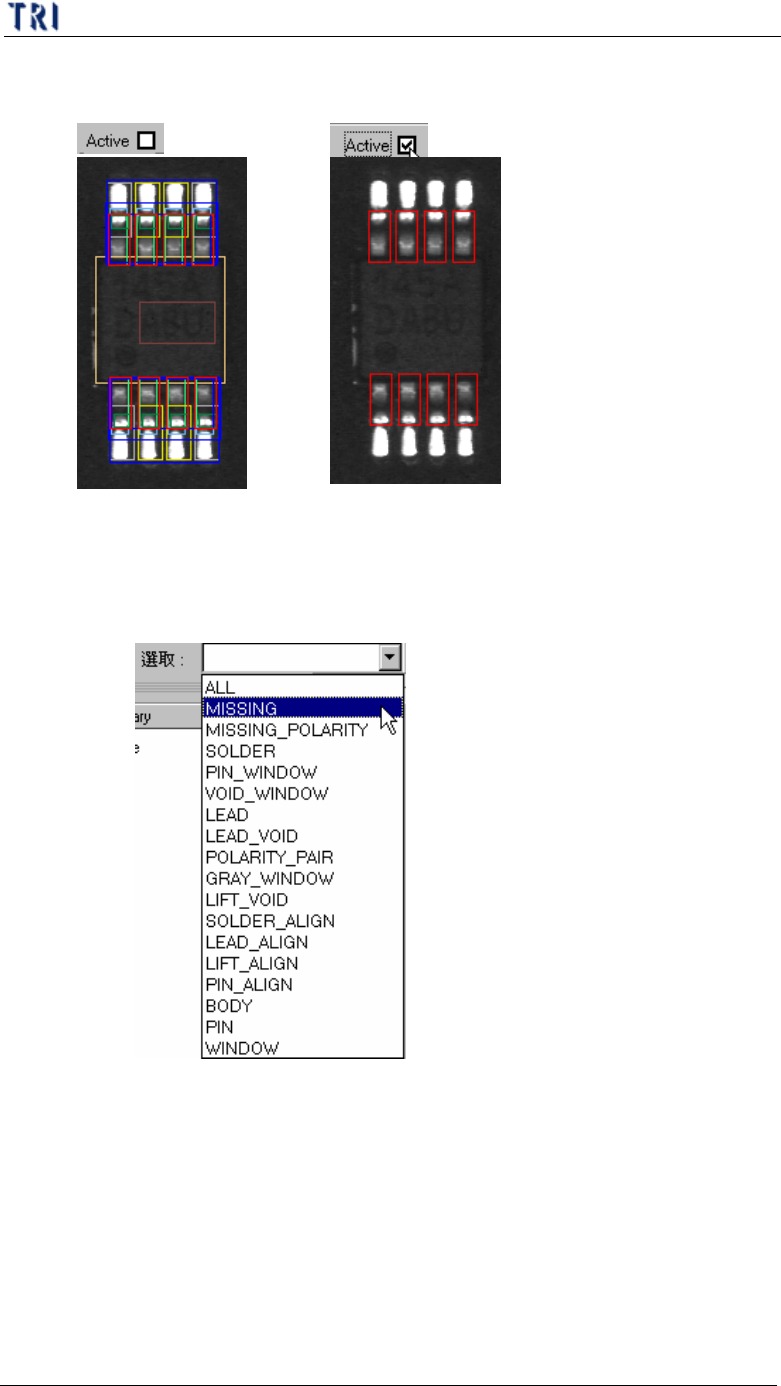

l 勾選此選項表示只顯示目前所選取的檢測框
10.8.3. 選取(Select)
l 若在此選項中選取了特定的檢測框，接下來在繪圖區中僅能將所選
定的檢測框選取起來。
