第三章、ATPG 功能介紹
TR7500E 使用手冊
196

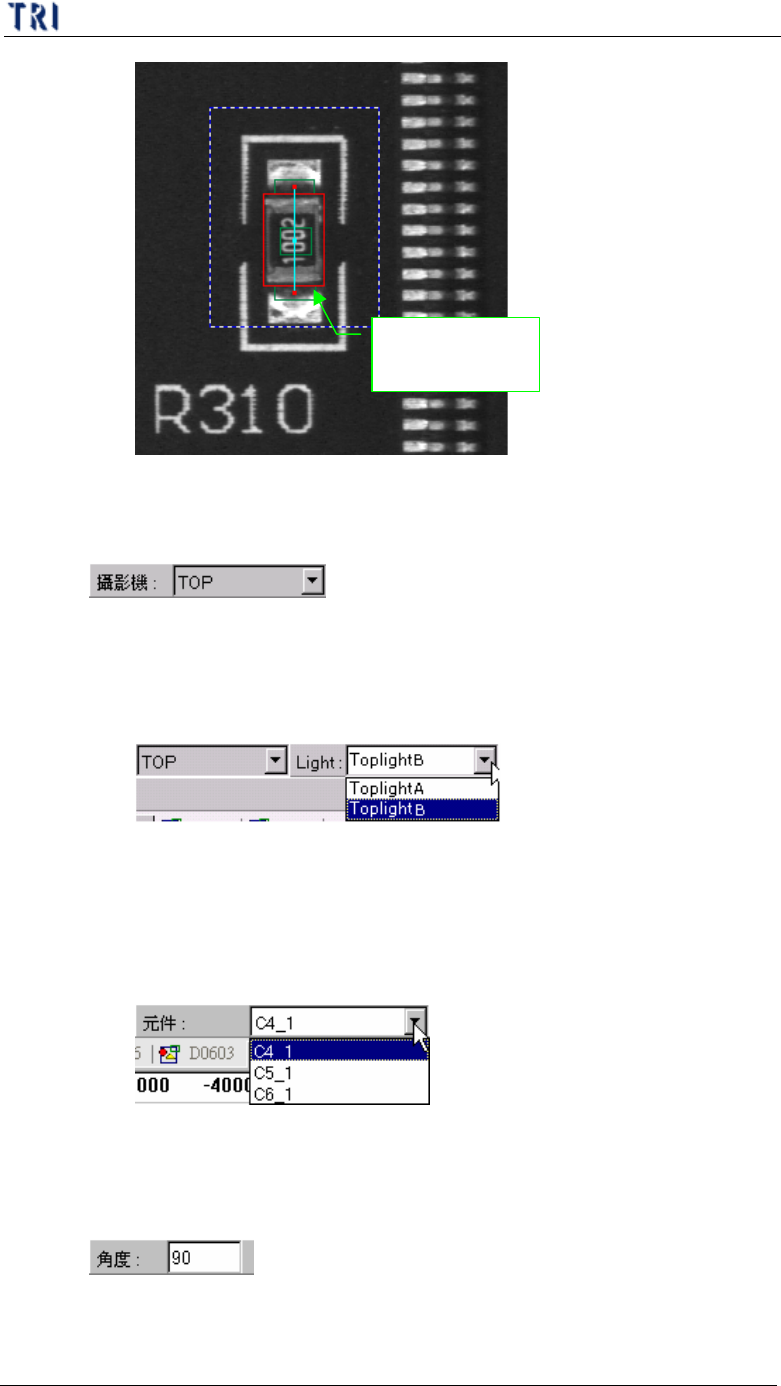

只有 Missing
框可以被選取
10.8.4. 攝影機(Camera)
l TR7500DT 在此選項中僅有 TOP 一個選項。
10.8.5. 光源(Light)
l 在此位置設定光源僅只有作目前的檢視用，對於檢測框光源參數的
設定必須在[屬性]視窗作修改。
10.8.6. Component
l 這裡會列出所有屬於欲建立資料庫形式的元件，攝影機將會移動到
點選的元件上方取像，在建立資料庫時可使用此功能，先選擇一個
看來最漂亮且沒有旋轉或偏移的元件來建立資料庫。
10.8.7. 角度(Angle)
l 顯示此元件的角度，若手動改變角度的值可以將幾測框旋轉，但僅
供檢視用，設定並不會因此改變。
10.8.8. %
第三章、ATPG 功能介紹
TR7500E 使用手冊
197

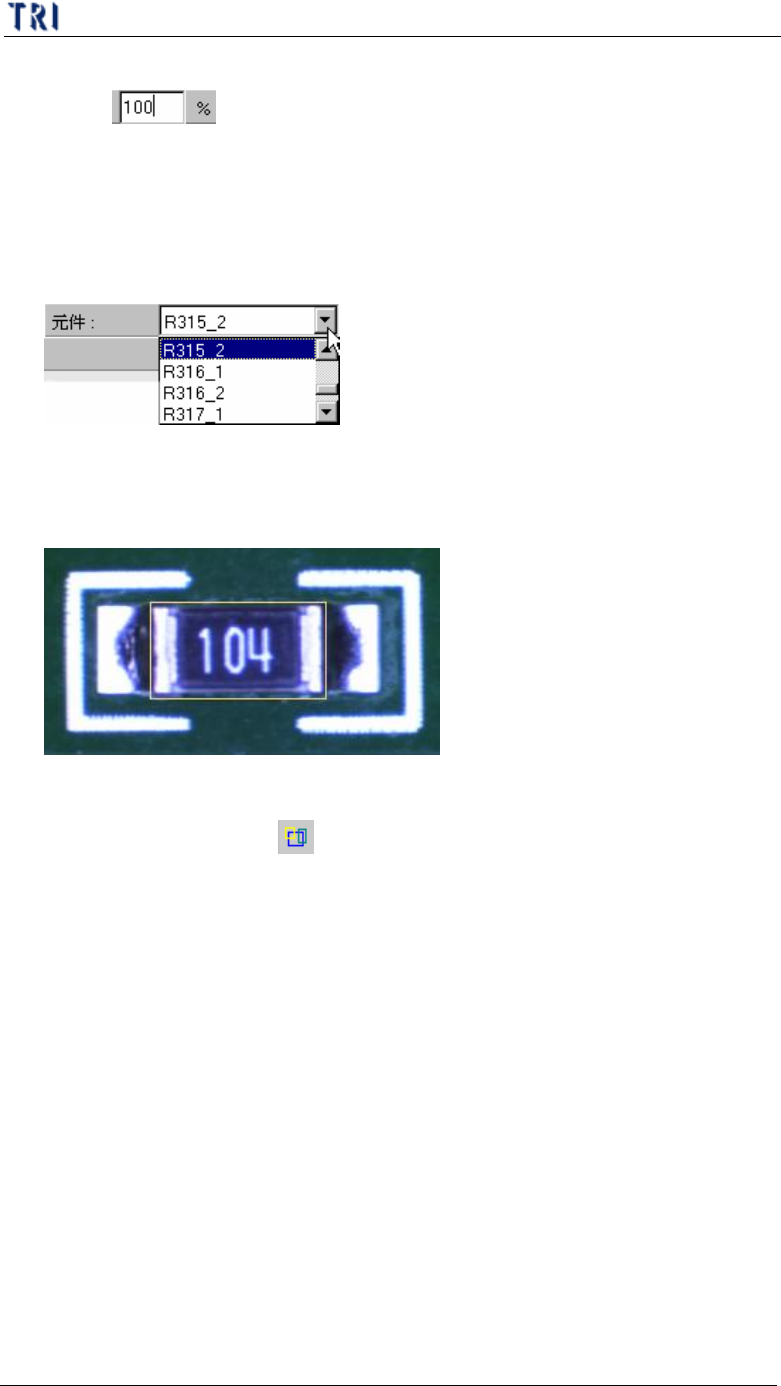

l 改變百分比可以將此元件之所有檢測框依比例放大或縮小。
10.9. 編輯元件資料庫範例
10.9.1. 例 1 –CHIP 類
(1) 選擇標準元件：在[元件]下拉式選單中選擇一顆沒有偏移、旋轉或損傷的元
件來製作元件。
(2) 調整元件本體框大小及位置：
大小 – 使用滑鼠拖曳調整至四邊較元件本替體稍大 1~2 畫素。
位置 – 使用[運動控制]視窗微調使之位在元件本體正上方。
(3) 增加所有檢測框：按下[ Add all]按鈕，出現增加檢測框視窗。在此選擇
[Missing]及[Void Window]兩種，接著按下[確定]。
第三章、ATPG 功能介紹
TR7500E 使用手冊
198

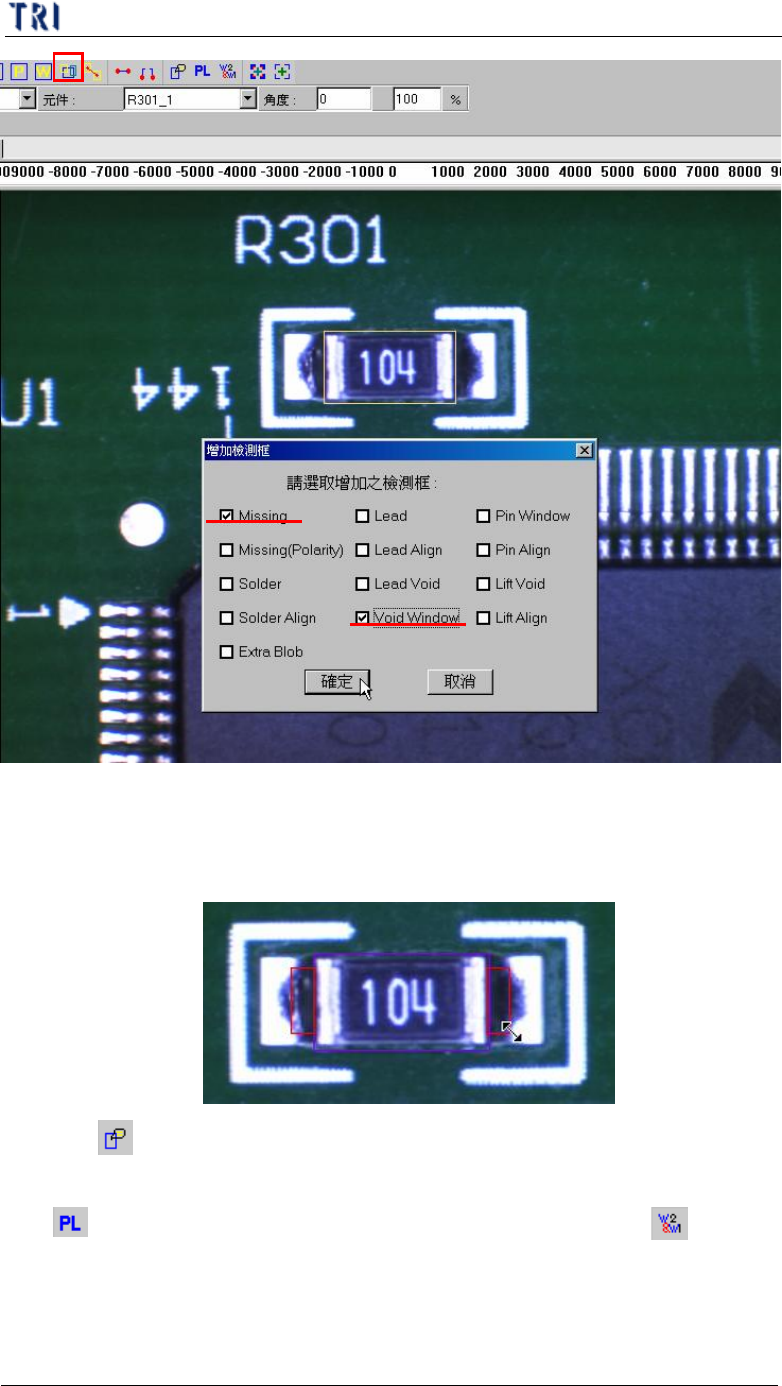

(4) 所產生的[Missing]框會產生在[Body]框上方，而 兩個[Void Window]會分別產
生在[Body]框的兩個短邊。調整兩個[Void Window]的大小至蓋住黑色吃錫
區域。
(5) 使用[ Set Property]中的[Add]按鈕來增加[Missing]框的影像，若同一形式
的元件含有不同的群組，則必須給予不同群組不同的標準影像。接著按下
[ Pass Level]按鈕來設檢測參數。如果有需要的話可以按下[ Set
Algorithm]按鈕來設定此元件的檢測邏輯。
